Описание Audio-GD R8 HE MK3 Black

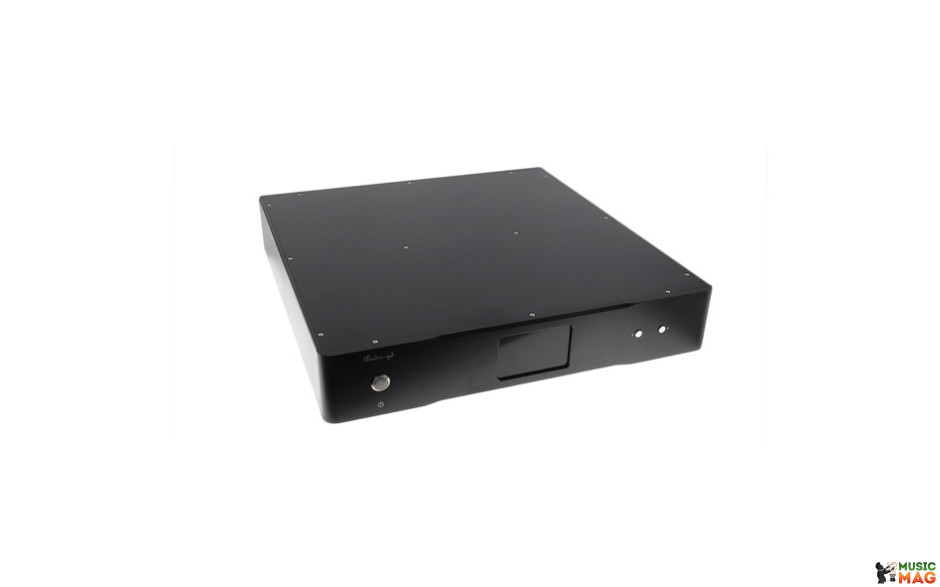

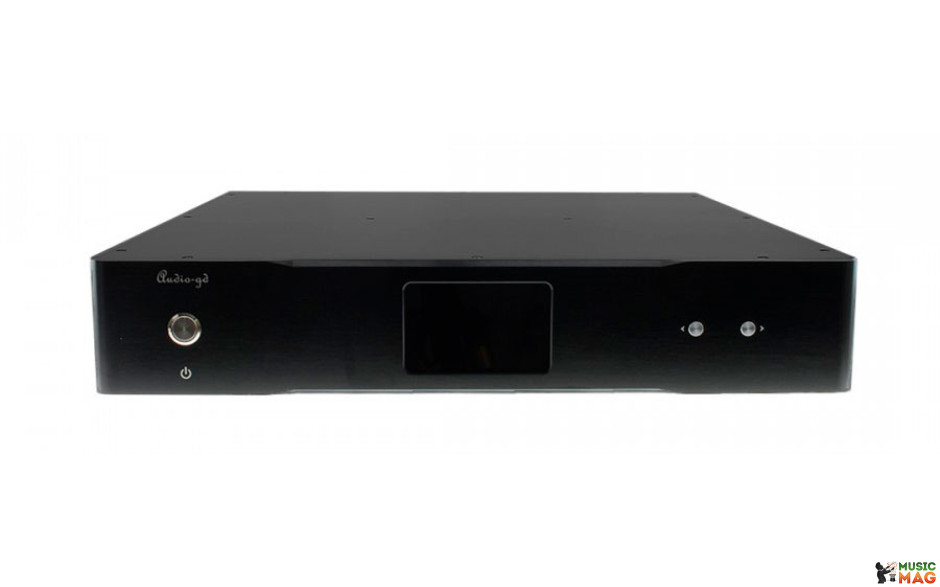

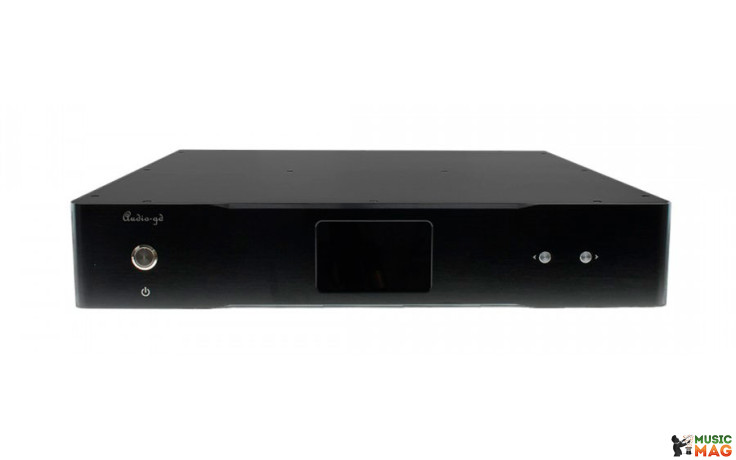

ЦАП-процессор Audio-gd R-8HE MK3

Audio-gd R-8HE MK3 — это высококлассный каскадный R-2R ЦАП с полностью дискретной архитектурой, который объединяет передовые технологии для обеспечения максимальной прозрачности, динамики и богатства звучания. Устройство продолжает наследие своего предшественника R-7HE, с улучшенными характеристиками и сниженной стоимостью.


Ключевые особенности

1. Архитектура R-2R

R-8HE оснащен 8 независимыми модулями R-2R, работающими в сбалансированном режиме. Каждый модуль обеспечивает высокую точность обработки данных за счет:

  • Сверхнизкого допуска резисторов.
  • Управления через FPGA, которое корректирует и минимизирует ошибки в работе модулей.
  • Высокоскоростной обработки, позволяющей обрабатывать данные за один такт, вместо традиционных 8–24.

Преимущества архитектуры R-2R:

  • Минимальная чувствительность к джиттеру.
  • Высокая точность выходного сигнала.
  • Полное отсутствие преобразования тактового сигнала в выходной.

2. Модули FPGA и CPLD

FPGA — это сердце устройства, контролирующее ключевые функции:

  • Полная ресинхронизация входных данных через FIFO.
  • Управление цифровыми фильтрами и передискретизацией (2x, 4x, 8x).
  • Поддержка режима NOS (без передискретизации).
  • Симуляция звучания виниловых проигрывателей.

Всего в устройстве используется 1 FPGA и 5 CPLD для распределения функциональных задач, что исключает интерференцию сигналов между цепями.

3. Высокоточное синхронизирующее устройство

Для идеальной синхронизации применяются два тактовых генератора TCXO Accusilicon с частотами 90 и 98 МГц. Это обеспечивает стабильность обработки данных при любых условиях.


Источники питания

1. Рекуперативное питание

Audio-gd разработала уникальный источник питания, который минимизирует помехи сети и обеспечивает ультрачистое питание для всех компонентов.

Особенности:

  • Генератор синусоидальной формы 50 Гц с низким уровнем искажений.

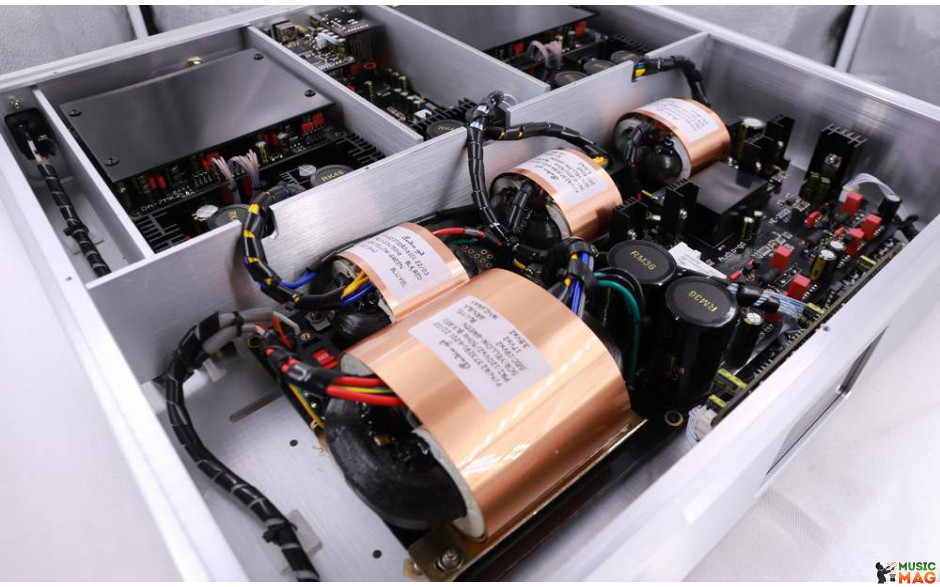

  • Три мощных трансформатора для отдельного питания цифровой части, а также левого и правого каналов.
  • Каскад класса А для питания аналоговых цепей, гарантируя чистое воспроизведение звука.

Преимущества рекуперативного питания:

  • Эффективное устранение помех электросети.
  • Стабильное напряжение и частота.
  • Близкий к аналоговому характер звука.

2. Разделение цифровой и аналоговой части

  • Каждая цепь (цифровая, аналоговая левая и правая) питается от собственного трансформатора.
  • Экранирование цепей алюминиевыми пластинами (5 мм) для минимизации радиочастотных помех.

Входы и поддерживаемые форматы

1. Интерфейсы

  • USB (асинхронный интерфейс Amanero): поддержка PCM до 32 бит/384 кГц и DSD512.
  • HDMI и SPDIF: поддержка формата DOP.

2. Изоляция входов

Входы USB и HDMI оснащены изоляторами с отдельным линейным питанием для снижения уровня помех.

  • USB использует двухнаправленный изолятор, который обеспечивает передачу сигнала I²S и синхронизацию с тактовым генератором.

3. Режимы работы

  • NOS (Non-Oversampling): воспроизведение без передискретизации для максимально чистого звучания.
  • OS (Oversampling): передискретизация с коэффициентами 2x, 4x или 8x.

Аналоговый выходной каскад

Последний этап обработки сигнала — дискретный каскад, разработанный без использования SMD-компонентов:

  • Усилитель ACSS работает в токовом режиме без отрицательной обратной связи, минимизируя искажения.
  • Чистый однотактный буфер класса А с двумя параллельными каскадами.

Выходной каскад подключен напрямую к модулю DA-7, что позволяет избежать дополнительных элементов, ухудшающих звук, таких как разделительные конденсаторы.


Итог

Audio-gd R-8HE MK3 — это ЦАП премиального уровня, который сочетает инновационную архитектуру R-2R, точное управление FPGA и продуманную конструкцию источников питания. Устройство обеспечивает невероятную детализацию, прозрачность и динамику звучания, делая его идеальным выбором для истинных ценителей аудио.

Если хотите уточнить или расширить конкретный раздел, сообщите!

Технические характеристики Audio-gd R-8HE MK3

Тип: цифро-аналоговый преобразователь (ЦАП)
Тип ЦАП: дискретный каскадный R-2R

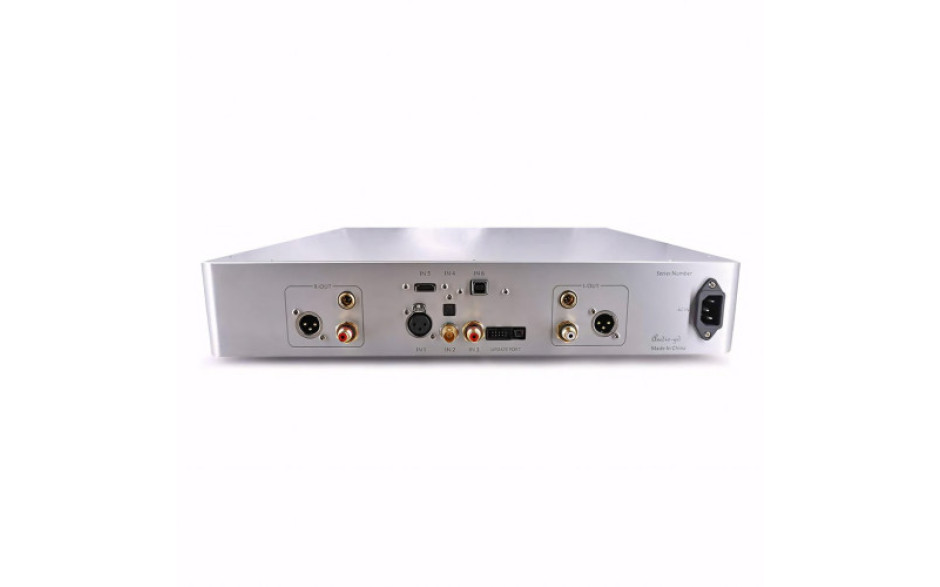

Входы:

  • USB: 1 х USB-B
  • I²S LVDS: 1 x HDMI
  • AES/EBU: 1 x XLR
  • SPDIF:
    • 1 x RCA
    • 1 x Toslink
  • SPDIF или вход внешнего тактового главного генератора: 1 x BNC

Входная чувствительность:

  • SPDIF (Coax, 75 Ом): 0.5 В
  • SPDIF (Toslink): 19 дБм
  • HDMI I²S, USB: 3,3 В

Выходы:

  • Небалансный: 1 х RCA
  • Балансный:
    • 1 х XLR
    • 1 х ACSS (mini-XLR, совместимость с Krell Cast)

Характеристики аналогового выходного тракта:

  • Частотный диапазон: 20 Гц – 20 кГц (±0.25 дБ)
  • Соотношение сигнал/шум: > 120 дБ
  • Коэффициент нелинейных искажений (КНИ) + шум: < 0.01%

Исходный уровень:

  • RCA: 2,5 В
  • XLR: 5 В
  • ACSS: 2 мА + 2 мА

Выходной импеданс:

  • XLR, RCA: < 5 Ом

Поддерживаемая битовая глубина:

  • USB и I²S: 32 бита (PCM) / 1 бит (DSD)
  • SPDIF: 24 бита

Поддерживаемая частота дискретизации:

  • USB и I²S: 44,1–384 кГц (PCM) / до DSD512 (DSD)
  • Коаксиальный SPDIF: до 192 кГц (PCM)
  • Оптический SPDIF: до 96 кГц (PCM)

Совместимость USB:

  • Операционные системы: Windows, MacOS, Linux, iOS

Энергопотребление и габариты:

  • Потребляемая мощность: 48 Вт
  • Размеры (Ш х В х Г): 430 x 80 x 445 мм
  • Вес: 12 кг
