Audio-GD R8 HE MK3 Black

ЦАП-процесор Audio-gd R-8HE MK3

Audio-gd R-8HE MK3 — це висококласний каскадний R-2R ЦАП із повністю дискретною архітектурою, що поєднує передові технології для забезпечення максимальної прозорості, динаміки та багатства звучання. Пристрій продовжує спадщину свого попередника R-7HE, з покращеними характеристиками та зниженою вартістю.

Ключові особливості

1. Архітектура R-2R

R-8HE оснащений 8 незалежними модулями R-2R, що працюють у збалансованому режимі. Кожен модуль забезпечує високу точність обробки даних за рахунок:

• Наднизкий допуск резисторів.
• Управління через FPGA, яке коригує та мінімізує помилки в роботі модулів.
• Високошвидкісної обробки, що дозволяє обробляти дані за один такт, замість традиційних 8–24.

Переваги архітектури R-2R:

• Мінімальна чутливість до джиттера.
• Висока точність вихідного сигналу.
• Повна відсутність перетворення тактового сигналу у вихідний.

2. Модулі FPGA та CPLD

FPGA — це серце пристрою, яке контролює ключові функції:

• Повна ресинхронізація вхідних даних через FIFO.
• Керування цифровими фільтрами та передискретизацією (2x, 4x, 8x).
• Підтримка режиму NOS (без передискретизації).
• Симуляція звучання вінілових програвачів.

Загалом у пристрої використовується 1 FPGA і 5 CPLD для розподілу функціональних завдань, що виключає інтерференцію сигналів між ланцюгами.

3. Високоточний синхронізуючий пристрій

Для ідеальної синхронізації застосовуються два тактові генератори TCXO Accusilicon з частотами 90 і 98 МГц. Це забезпечує стабільність обробки даних за будь-яких умов.

Джерела живлення

1. Рекуперативне харчування

Audio-gd розробила унікальне джерело живлення, яке мінімізує перешкоди мережі та забезпечує ультрачисте живлення для всіх компонентів.

Особливості:

• Генератор синусоїдальної форми 50 Гц з низьким рівнем спотворень.

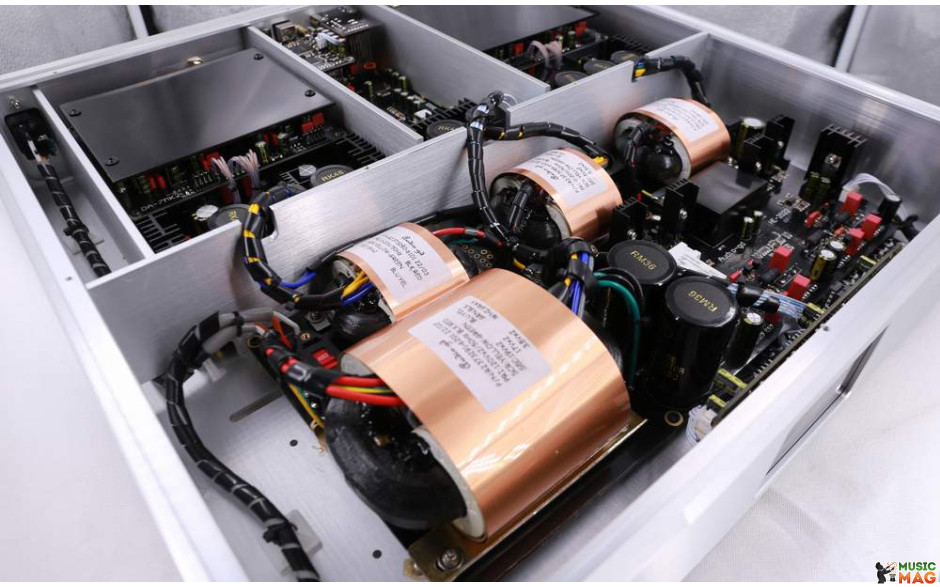

• Три потужні трансформатори для окремого живлення цифрової частини, а також лівого та правого каналів.
• Каскад класу А для живлення аналогових кіл, гарантуючи чисте відтворення звуку.

Переваги рекуперативного харчування:

• Ефективне усунення перешкод електромережі.
• Стабільна напруга та частота.
• Близький до аналогового характер звуку.

2. Поділ цифрової та аналогової частини

• Кожен ланцюг (цифровий, аналоговий лівий і правий) живиться від власного трансформатора.
• Екранування ланцюгів алюмінієвими пластинами (5 мм) для мінімізації радіочастотних перешкод.

Входи та підтримувані формати

1. Інтерфейси

• USB (асинхронний інтерфейс Amanero): підтримка PCM до 32 біт/384 кГц та DSD512.
• HDMI та SPDIF: підтримка формату DOP.

2. Ізоляція входів

Входи USB та HDMI оснащені ізоляторами з окремим лінійним живленням для зниження рівня перешкод.

• USB використовує двоспрямований ізолятор, який забезпечує передачу сигналу I²S та синхронізацію з тактовим генератором.

3. Режими роботи

• NOS (Non-Oversampling): відтворення без передискретизації для максимально чистого звучання.
• OS (Oversampling): передискретизація з коефіцієнтами 2x, 4x або 8x.

Аналоговий вихідний каскад

Останній етап обробки сигналу — дискретний каскад, розроблений без використання SMD-компонентів:

• Підсилювач ACSS працює в струмовому режимі без негативного зворотного зв'язку, мінімізуючи спотворення.
• Чистий однотактний буфер класу А з двома паралельними каскадами.

Вихідний каскад підключений безпосередньо до модуля DA-7, що дозволяє уникнути додаткових елементів, що погіршують звук, таких як роздільні конденсатори.

Підсумок

Audio-gd R-8HE MK3 — це ЦАП преміального рівня, який поєднує інноваційну архітектуру R-2R, точне управління FPGA та продуману конструкцію джерел живлення. Пристрій забезпечує неймовірну деталізацію, прозорість та динаміку звучання, роблячи його ідеальним вибором для справжніх цінителів аудіо.

Якщо хочете уточнити аборозширити конкретний розділ, повідомте!

Технічні характеристики Audio-gd R-8HE MK3

Тип: цифро-аналоговий перетворювач (ЦАП)
Тип ЦАП: дискретний каскадний R-2R

Входи:

• USB: 1 x USB-B
• I²S LVDS: 1 x HDMI
• AES/EBU: 1 x XLR
• SPDIF:
  • 1 x RCA
  • 1 x Toslink
• SPDIF або вхід зовнішнього тактового головного генератора: 1 x BNC

Вхідна чутливість:

• SPDIF (Coax, 75 Ом): 0.5 В
• SPDIF (Toslink): 19 дБм
• HDMI I²S, USB: 3,3 В

Виходи:

• Небалансний: 1 х RCA
• Балансний:
  • 1 x XLR
  • 1 х ACSS (mini-XLR, сумісність із Krell Cast)

Характеристики аналогового вихідного тракту:

• Частотний діапазон: 20 Гц – 20 кГц (±0.25 дБ)
• Співвідношення сигнал/шум: > 120 дБ
• Коефіцієнт нелінійних спотворень (КНІ) + шум: < 0.01%

Вихідний рівень:

• RCA: 2,5 В
• XLR: 5 В
• ACSS: 2 мА + 2 мА

Вихідний імпеданс:

• XLR, RCA: < 5 Ом

Підтримувана бітова глибина:

• USB та I²S: 32 біти (PCM) / 1 біт (DSD)
• SPDIF: 24 біти

Підтримувана частота дискретизації:

• USB та I²S: 44,1–384 кГц (PCM) / до DSD512 (DSD)
• Коаксіальний SPDIF: до 192 кГц (PCM)
• Оптичний SPDIF: до 96 кГц (PCM)

Сумісність USB:

• Операційні системи: Windows, MacOS, Linux, iOS

Енергоспоживання та габарити:

• Потужність: 48 Вт
• Розміри (Ш х В х Г): 430 x 80 x 445 мм
• Вага: 12 кг
