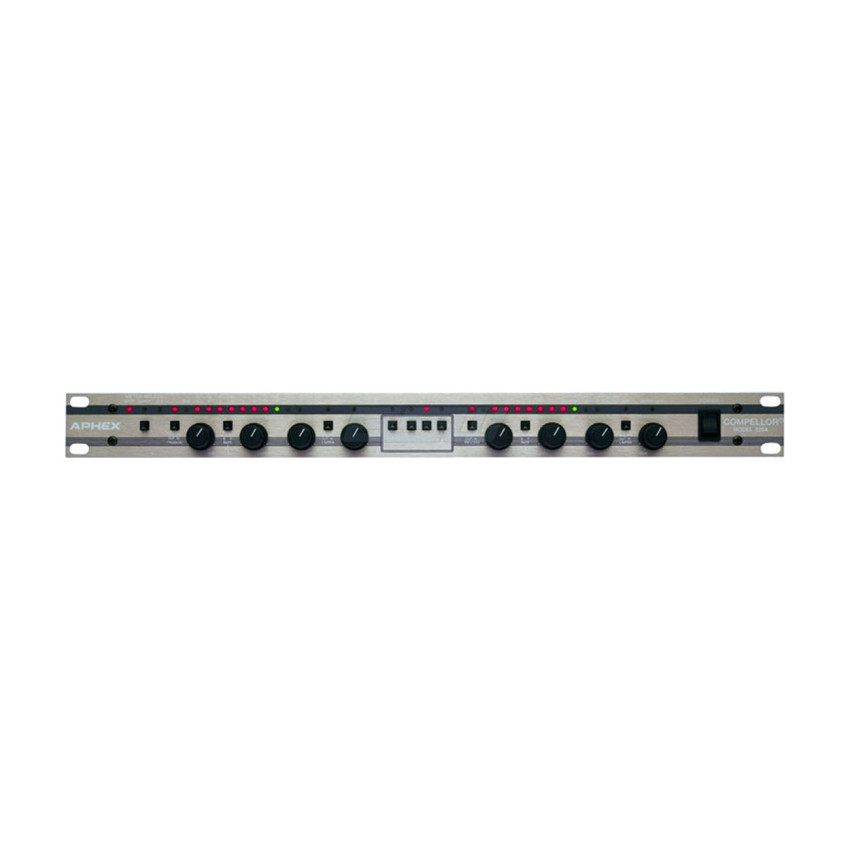

APHEX systems Aphex 320A

Пристрій обробки Aphex 320А здатний одночасно виконувати функції компресії, стабілізації рівня та обмеження піків сигналів. У запатентованих схемах контролю передбачені своєрідні аналогові комп'ютери, які постійно аналізують вхідний сигнал та змінюють параметри управління, що забезпечує практично непомітну роботу моделі 320А незалежно від динамічних властивостей програми.

Модель 320А може працювати в стереорежимі або в двоканальному моно. У другому випадку існують два абсолютно незалежні канали обробки монофонічних сигналів. У стереорежими можна організувати зв'язок між каналами тільки по керуючих сигналах контролю рівня або доповнити їх синхронним управлінням компресією.Індикаторна панель на лицьовій стінці пристрою відображає вхідний рівень, вихідний рівень або рівень зниження посилення. Всі потенціометри мають фіксатори для швидкого і точного повернення в нейтральне положення. На лицьовій панелі знаходиться перемикач швидкості відстеження рівня Leveling Speed ​​(швидко/повільно), а також кнопка відключення пікового лімітера.

Опорні робочі рівні задаються одним із трьох значень –10dBV, +4dBu або +8dBu. На задній стінці розташований роз'єм RJ-11, призначений для дистанційного керування апаратним обходом пристрою.

Технічні характеристики:

• Вхід
• - Роз'єм:
• 3-контактне гніздо XLR, 1-земля, 2-гарячий, 3-холодний
• - Тип:
• Безтрансформаторний, диференціальний, серво-балансний пасивний, радіочастотний фільтр 4-го порядку
• - импеданс:
• 22кОм балансний, 11кОм небалансний Такий самий
• - Номінальний рівень:
• +8дбу +чдбу -10дбв (-щ.8дбу)
• - Максимальний вхідний рівень:
• +27дб +25дб +10.8дбв (+13дб)
• - Коефіцієнт ослаблення синфазного сигналу:
• >90dB/100Hz, >70dB/1kHz, >50dB/20kHz Так само
• Вихід
• - Роз'єм:
• 3-контактне гніздо XLR, 1-земля, 2-гарячий, 3-холодний
• - Тип:
• Безтрансформаторний, диференціальний серво-балансний (можна використовувати як несиметричний без втрати 6 dB)
• - импеданс:
• 65 Ом балансний/небалансний (Номінальний імпеданс навантаження: 600 Ом або вище)
• - Максимальний вихідний рівень несиметричний:
• +26 дБу +25 дБу +10.8 дБж (+13дБу)
• - Максимальний вихідний рівень симетричний:
• +21 дБу +20 дБу +10.8 дБж (+13дБу)
• Аудіо характеристики:
• - Частотна характеристика:
• 1dB від 10Гц до 65кГц Така сама Така ж
• - Гармонічні та шумові перешкоди:
• при одиничному посиленні без спаду посилення. Спад посилення 10dB. Перехресні завади на 20кГц.
• - Динамічний коефіцієнт гармонічних спотворень:
• Коефіцієнт гармонійних спотворень (максимальний вихідний рівень)
• - інтермодуляційні спотворення (максимальний вихідний рівень):
• - щдбу - щщдбу - 78дбу
• - 68дбу - щчдбу - 81дбу
• - 60дбу - 65дбу - 70дбу
• .05% Такий самий
• .025% Такий самий Такий самий 12% 13% 4%
• - Системні функції
• Компресор, частотно-залежний левелер, піковий лімітер, Dynamic Verification Gate (DVG), Dynamic Recovery Computer (DRC), сайленс-гейт, розширення стереобази
• Пороги (0 VU, коли ручка DRIVE повернена за годинниковою стрілкою до упору)
• - Компресор:
• На 30dB нижче за номінальний рівень
• Левеллер:
• На 30dB нижче за номінальний рівень
• - Лімітер:
• На 12dB вище за номінальний рівень
• - Коефіцієнти:
• - Компресор: від 1.1:1 до 3:1 залежно від програми
• – Левеллер:
• 20:1
• - Лімітер:
• > 30:1
• Час атаки (Для спаду посилення в 20dB)
• - Компресор:
• От 5 до 50 мсек.
• - Левеллер, швидкий алгоритм:
• 20Гц=3сек>1кГц=1.5сек частотно-залежний левелер (FDL)
• - Левеллер, повільний алгоритм:
• 20Гц=10сек>1кГц=5сек частотно-залежний левелер (FDL)
• - Лімітер:
• 1мкс
• Час відновлення (Для відновлення сигналу після спаду на 20dB):
• - Компресор:
• От 200 мсек до 1 сек.
• - Левеллер, швидкий алгоритм:
• 3 сек
• - Левеллер, повільний алгоритм:
• 10 сек
• - Лімітер:
• 200 мсек
• Інші технічні параметри:
• - Гніздо для підключення живлення:
• Мережний роз'єм у вигляді стандартної розетки IEC із селектором напруги та фільтром радіоперешкод
• - Напруга живлення:
• 100-120-220-240В, 50 - 60 Гц
• - Споживана потужність:
• 20 Вт
• - Габарити:
• Ширина 19”, висота 1.75”, загальна глибина 10.125”, глибина за лицьовою панеллю 9.25”.
