Audio-Technica cartridge VM750SH
Audio-Technica cartridge VM750SH Опис

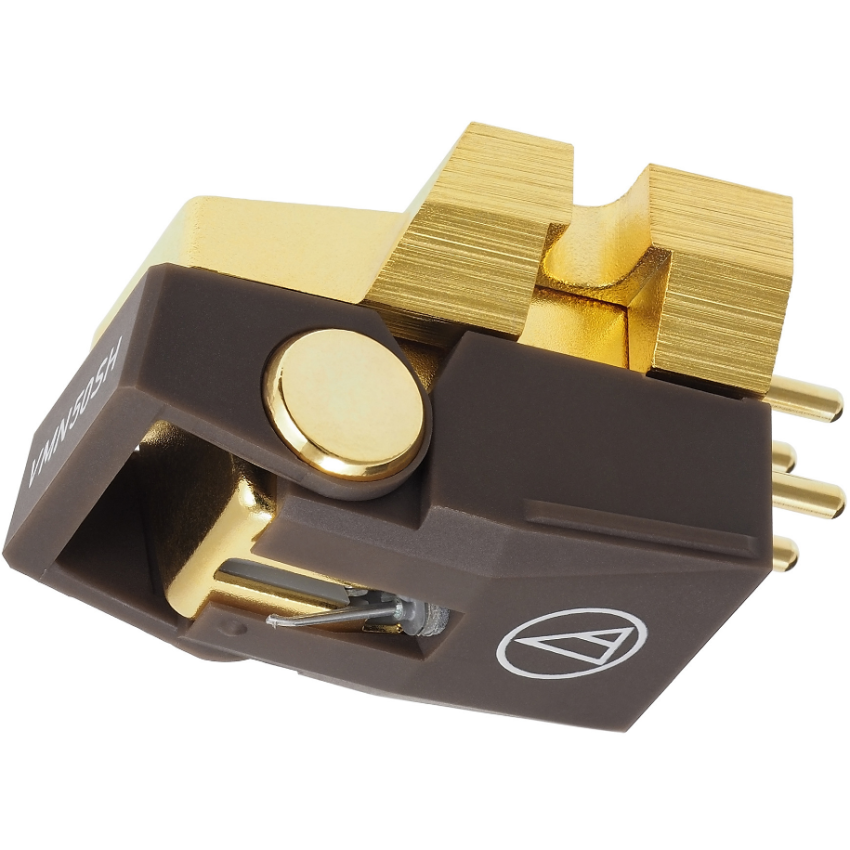

Головка звукоснимателя Audio-Technica VM750SH — это яркий представитель новой 700-ой VM-линейки картриджей с подвижной магнитной системой, которая была анонсирована компанией Audio-Technica на выставке CES2017. Как и у всех моделей данного семейства, в ее конструкции задействована пара магнитов, расположенных в форме буквы “V”, т.е. на каждый канал приходится по одному отдельному магниту. Такое ноу-хау обеспечивает превосходные показатели разделения каналов, способствует получению более широкой полосы частот и повышает точность отслеживания дорожки виниловой пластинки.
Модель Audio-Technica VM750SH оснащена специальными пара-тороидальными катушками (с намоткой проводами из OFC-меди), которые минимизируют утечку магнитного потока (благодаря непрерывной магнитной цепи), дают возможность получить великолепную линейность и улучшают работу преобразователя в целом. В центре между ними находится особая пластина, выполненная из пермаллоевого сплава (сплав железа, никеля и легирующих элементов). Такая пластина с легкостью устраняет перекрестные помехи, наводимые катушками друг на друга, что в итоге выражается в более точном разделении правого и левого каналов.

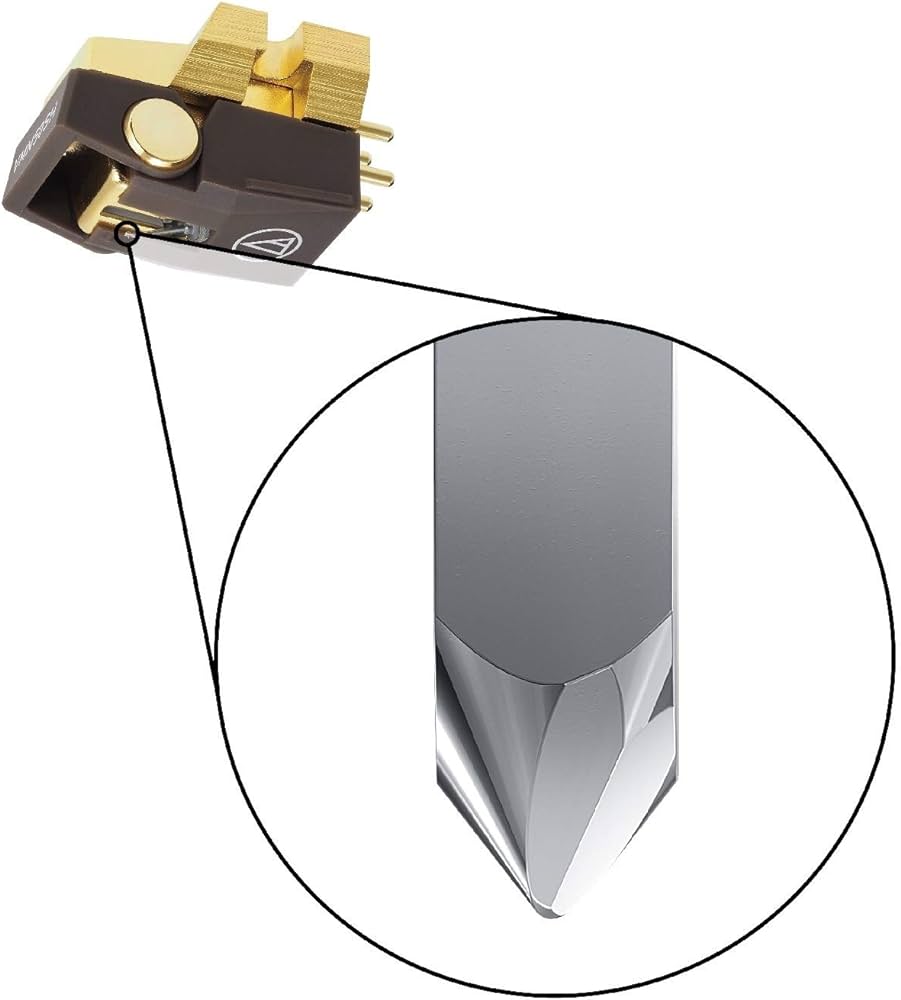

В данном MM-картридже используется алмазная игла с заточкой Shibata («Шибата»), разработанной специально для четырехканальных (квадрофонических) виниловых записей, которые предъявляют высокие требования к воспроизведению ВЧ-диапазона. Такой профиль позволяет получить богатые и насыщенные СЧ и НЧ, а также ультравысокие частоты с минимальными искажениями, так как имеет большую площадь контакта со стенками канавки винилового диска по сравнению с обычной эллиптической заточкой. Профиль «Шибата» также способствует уменьшению износа пластинки и иглы. Держатель иглы изготовлен из алюминия и имеет легкую трубчатую коническую конструкцию, гарантирующую высокоточный трекинг и прецизионное считывание информации.

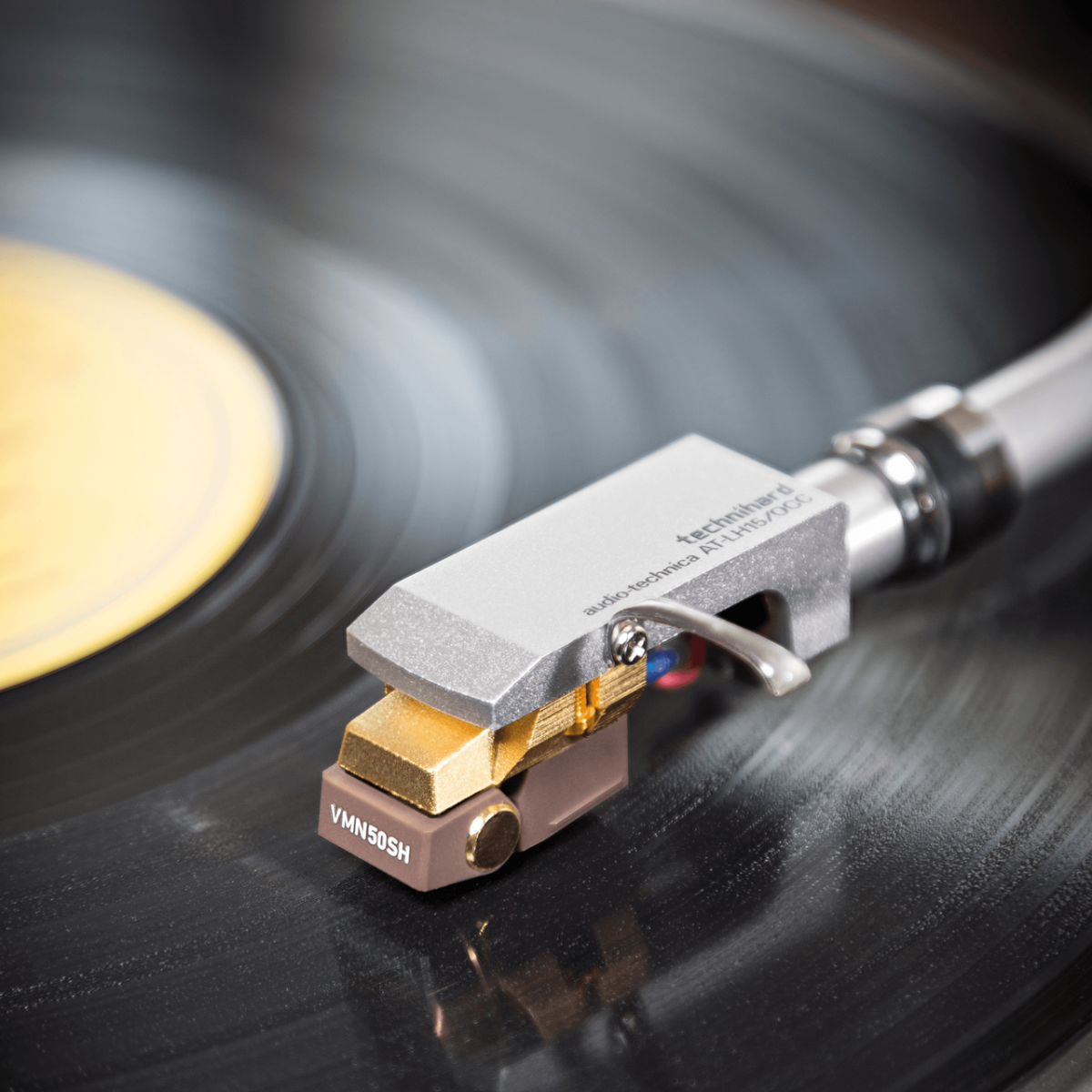

Корпус Audio-Technica VM750SH отлит из алюминиевого сплава, имеет аккуратный классический дизайн и оснащен быстросменным блоком с иглой. Благодаря такому корпусу обеспечивается эффективная защита от нежелательных вибраций, а также защита от проникновения всевозможных внешних электрических шумов и помех. Выходное напряжение модели составляет 4 мВ.
Особенности головки звукоснимателя Audio-Technica VM750SH
- Повышенный уровень выходного сигнала
- Игла с профилем Shibata, конический трубчатый иглодержатель из алюминия
- Пара-тороидальные катушки, экранирующая пермаллоевая пластина
- Литой алюминиевый корпус, быстросменный блок с иглодержателем
Характеристики головки звукоснимателя Audio-Technica VM750SH
| Тип картриджа | MM, двойная магнитная система |
| Профиль иглы | Shibata, 2,7 x 0,26 mil |
| Иглодержатель | конический, трубчатый, алюминиевый |
| Материал корпуса | литой алюминий |
| Выходное напряжение | 4 мВ (1 кГц, 5 см/сек) |
| Разделение каналов | 30 дБ (1 кГц) |
| Разбаланс каналов | 1 дБ (1 кГц) |
| Диапазон частот | 20 Гц – 27 кГц |
| Вертикальный угол (VTA) | 23 градуса |
| Статическая податливость | 40 х 10-6 см/дин |
| Динамическая податливость | 10 х 10-6 см/дин (100 Гц) |
| Рекомендуемое сопротивление фонокорректора | 47 кОм |
| Рекомендуемая емкость нагрузки | 100-200 пФ |
| Диапазон прижимной силы | 1,8–2,2 г |
| Оптимальная прижимная сила | 2 г |
| Модель иглы для замены | VMN50SH |
| Импеданс катушки | 2700 Ом (1 кГц) |
| Габариты (ШхВхГ) | 17х17х28 мм |
| Вес | 8 г |
