Підсилювач для навушників FIIO Q5 Titanium
Підсилювач для навушників FIIO Q5 Titanium Опис
Портативный флагман FiiO Q5 совмещает в себе усилитель для наушников и два ЦАПа AK4490EN (по одному на канал). В цепях используются комплектующие премиум-класса, в т.ч. качественные фильтры ФНЧ, пленочные конденсаторы Panasonic и микросхема для прецизионной регулировки громкости.
Модель имеет полную совместимость с iOS-устройствами (сертификат MFi) и Hi-Res-сертификацию. Чип встроенного Bluetooth-контура поддерживает кодек aptX. Еще одна важная особенность FiiO Q5 заключается в возможности смены усилительного модуля, что открывает широкие возможности для апгрейда. Устройство получило штатный съемный модуль AM3A с Micro-USB (для соединения с компьютером/смартфоном) и выходами для наушников — мини-джеком и 2,5 мм балансным.
Встроенный чип XMOS XUF208 поддерживает PCM до 32 бит/384 кГц и нативный DSD256 при USB-подключении к компьютеру или смартфону. В частности, любой полученный цифровой сигнал, включая Bluetooth-поток, проходит через XMOS с целью понижения искажений и отправляется к конвертерам AK4490EN. Флагман оснащен набором фильтров и линейных LDO-регуляторов напряжения для раздельного питания секций ЦАПа, линейного выхода, аттенюатора громкости, ФНЧ, усилительного каскада, XMOS и Bluetooth. В итоге улучшается качество питания каждой секции, а также понижаются искажения. После десяти минут простоя усилитель автоматически отключается, что позволяет сэкономить на энергопотреблении.

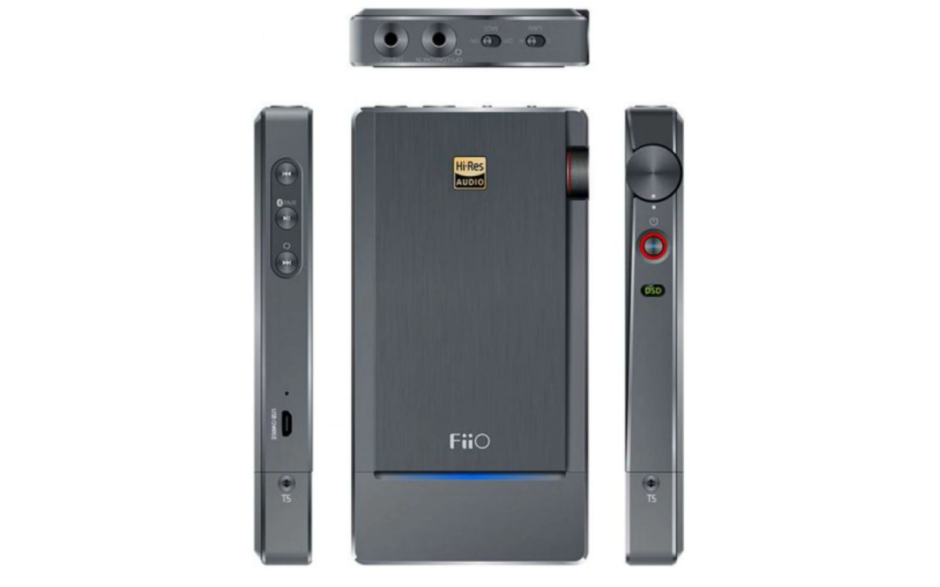

Изготовленный из алюминиевого сплава и обработанный на станке с ЧПУ корпус обеспечивает защиту от электромагнитных помех. Боковые стороны прошли пескоструйную обработку, а тыл отделан с помощью лазера и защищен от царапин полиуретановой кожей. Цилиндр регулятора громкости «вписан» в правую грань. Аттенюатор использует особый алгоритм и метод АЦП-реконструкции кривой громкости, что гарантирует высокую точность настройки без помех и дисбаланса каналов. Кнопки управления воспроизведением, выбора входа, установки Bluetooth-сопряжения и второй Micro-USB (для зарядки аккумулятора) расположены на левой боковине. При приеме DSD на правой грани загорается светодиод, а фасад усилителя имеет цветовую LED-индикацию используемых входов и низкого заряда батареи.
На верхнем торце FiiO Q5 находится 3,5 мм комбо-разъем (коаксиальный, оптический и линейный вход), Line Out и ползунки для усиления баса и повышения коэффициента усиления.
В комплекте входит кабель под Lightning-разъем для подключения к Micro-USB, адаптеры для оптического/коаксиального входа, силиконовые стяжки, противоскользящая прокладка, чехол, отвертка и другие аксессуары.
Особенности усилителя для наушников FiiO Q5
- Топовый портативный усилитель и ЦАП (2 чипа AK4490EN) в одном корпусе из алюминиевого сплава
- Балансная топология схем, раздельное питание для семи секций цепи
- Сменный усилительный модуль, Bluetooth с aptX, отдельные Micro-USB для зарядки батареи и для подключения к компьютеру/смартфону
- Прецизионный регулятор громкости, функции усиления баса и повышения коэфф. усиления
Характеристики усилителя для наушников FiiO Q5
| ЦАП | 2 х AKM AK4490EN |
| Чипы | USB: XMOS XUF208, Bluetooth: CSR8670, фильтр ФНЧ: 2 х OPA1642, контроль громкости: NJW1195, OP + AMP: AD8620 + OPA926 |
| Штатный усилительный модуль | AM3A |
| Выходная мощность усилителя | 3,5 мм выход для наушников, КНИ менее 1%: 230 мВт (16 Ом), 160 мВт (32 Ом), 24 мВт (300 Ом), для 2,5 мм балансного TRRS-выхода для наушников, КНИ менее 1%: 470 мВт (16 Ом), 440 мВт (32 Ом), 93 мВт (300 Ом) |
| Диапазон частот | 5 Гц – 50 кГц (- 3 дБ) (3,5 мм и 2,5 мм выходы для наушников), 5 Гц – 90 кГц (линейный выход Line Out) |
| Отношение сигнал/шум | более 115 дБ |
| Разделение каналов | 73 дБ (1 кГц, с линейного входа) для 3,5 мм выхода для наушников, 99 дБ (1 кГц, с линейного входа) для 2,5 мм выхода для наушников, 97 дБ (1 кГц) для Line Out |
| Коэффициент гармоник | 0,001%; USB-ЦАП: 0,002% |
| Максимальное входное напряжение | 3,8 В |
| Максимальное выходное напряжение | 6 В (3,5 мм выход для наушников), 10,5 В (2,5 мм выход для наушников), 1,8 В (Line Out) |
| Выходной импеданс | 1,4 Ом (32 Ом, 3,5 мм выход для наушников), 2 Ом (32 Ом, 2,5 мм выход для наушников) |
| Разрядность сигнала и частота дискретизации | Micro-USB: до 32 бит/384 кГц, DSD64/128/256, коаксиальный вход: до 24 бит/192 кГц, оптический: до 24 бит/96 кГц |
| Bluetooth | версия 4.2, кодеки: aptX, AAC, SBC |
| Сертификация MFi (“Made for iDevices”) | да, поддерживается работа с iOS-устройствами Apple |
| Сертификация Hi-Res-аудио | да |
| Настройка коэфф. усиления | низкий/высокий |
| Функция усиления баса | поддерживается для разрешения до 32 бит/384 кГц |
| Регулятор громкости | потенциометр (ADC Sampling) |
| Рекомендуемый импеданс наушников | 16-150 Ом (3,5 мм выход), 16-300 Ом (2,5 мм балансный выход) |
| Поддержка приложения FiiO Music | да |
| Емкость аккумуляторной батареи | 3800 мА·ч |
| Время работы батареи | более 10 ч. в режиме ЦАПа (USB/оптический/коаксиальный/Bluetooth), более 25 ч. в режиме усилителя (линейный вход) |
| Время зарядки батареи | 3,5 ч. (постоянный ток, 5 В/2 А) |
| Входы | 3,5 мм комбо (коаксиальный/оптический/линейный Line In), Micro-USB (11 контактов) для проигрывания аудио с компьютера/смартфона и для зарядки, Micro-USB (5 контактов) на боковой панели только для зарядки |
| Выходы | 3,5 мм для наушников, 2,5 мм балансный TRRS для наушников, 3,5 мм Line Out |
| Габариты (ШхВхГ) | 64х124х16 мм |
| Вес | 195 г |
