Esoteric C-03Xs Phono
Esoteric C-03Xs Phono Опис

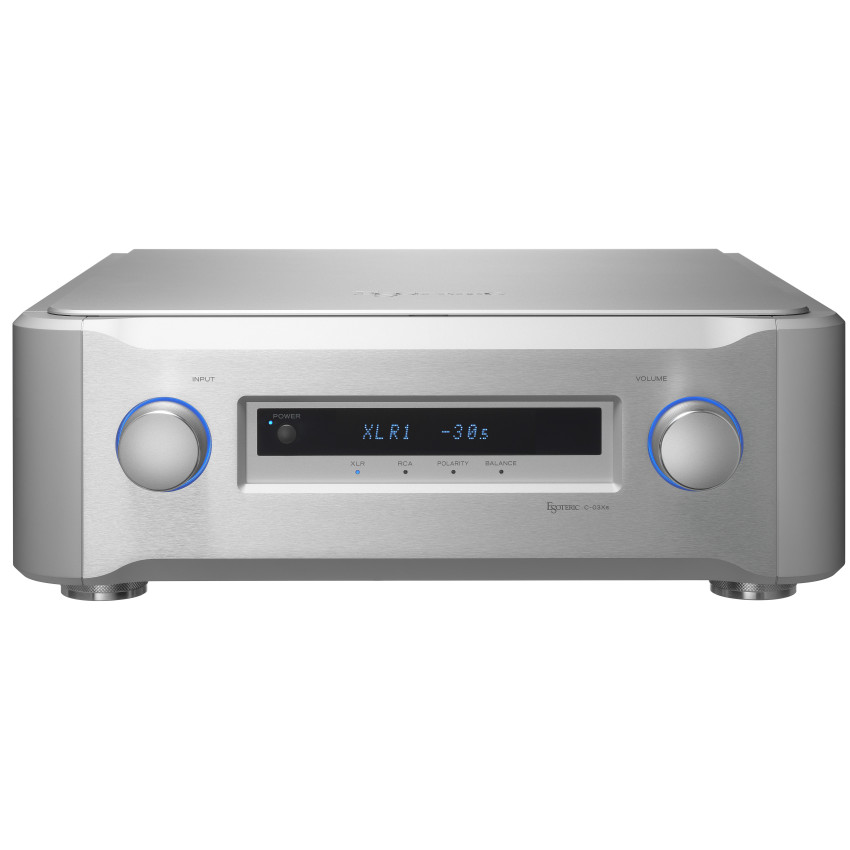

Esoteric C-03Xs Phono Esoteric C-03 с встроенным ММ/МС фонокорректором
Попередній, стереофонічний, балансовий підсилювач потужності (подвійне моно) Hi-End з ММ/МС фонокоректором. Встановлення плати ММ/MC включає апаратні та програмні оновлення основного блоку. Схема подвійного моно призначена для стерео незалежності. Повністю збалансована конфігурація дає чудове співвідношення сигнал/шум.Esoteric QVCS – система регулювання гучності, яка повною мірою використовує чисті сигнальні шляхи пристрою. Низький рівень шуму. Низький опір, високий відгук силового ланцюга (три трансформатори).
Вхідний сигнал надходить спочатку спеціальний буферний підсилювач, а далі починається балансна схема кожного з каскадів. Завдяки усуненню синфазних перешкод і зниженню імпедансу схем, на схеми посилення по найкоротшому шляху надходить чистий і вільний від перешкод сигнал, забезпечуючи високе співвідношення сигнал/шум.
У регуляторі гучності (QVCS - Quad Volume Control System) для C-03Xs використовуються чотири прецизійні резисторні зборки, що синхронно перемикаються при обертанні ручки гучності. Це забезпечує повну незалежність лівого та правого каналів та їх інвертованих трактів, а також найкоротші шляхи сигналів.
Вбудована в передню панель секція керування C-03Xs повністю ізольована, як фізично, так і гальванічно, від основного модуля підсилювача за допомогою оптрона (оптопари). Щоб не створювати перешкод для аудіо схем, ця секція вимикається, коли вона не потрібна.
У блоці живлення – три незалежні силові трансформатори, а також конденсатори великої ємності з низьким імпедансом. швидкодіюча схема випрямляча покращує роздільну здатність і співвідношення сигнал/шум, вносячи також свій внесок у покращення якості звуку.
Характеристики:
| Параметр | Значення |
| Тип | стерео підсилювач |
| Фонокоректор | Вбудований ММ/МС фонокоректор |
| Посилення регулюється в широких межах (+/-18 дБ) з точністю | 0.5 дБ |
| Аналогові входи | RCA x 3 пари (RCA 2 для AV pre-input ) / XLR x 2 пари |
| Макс. рівень вхідних сигналів | 12 В |
| Аналогові виходи | RCA x 2 пари / XLR x 2 пари |
| Исх. импеданс | RCA 47 Ом/XLR 100 Ом |
| Спотворення THD | 0.0006% (РИА) / 0.0004% (ХЛР) |
| Діапазон частот | 1 Гц – 200 кГц (-3 дБ) / 3 Гц – 50 кГц (-0.2 дБ) |
| Відношення с/ш | 116 дБ (2 V вхід, A-weight) |
| Посилення | +12 дБ, номін вихід: 2 В |
| Макс. рівень виходів | 7.5 (RCA, 1 кГц, 0.003%) / 15В (XLR, 1 кГц, 0.003%) |
| живлення | AC 230V 50 Гц/AC 120V 60 Гц/AC 220V 60 Гц, споживання: 18 Вт |
| Розміри | 445 x 131 x 378 мм |
