Esoteric F-05

Esoteric F-05 інтегрований підсилювач у класі "АВ" (2х145Вт, 8Ом)

На відміну від старшої моделі F-03A, більш доступний інтегрований підсилювач F-05 працює в класі AB, має більш високу вихідну потужність (120 Вт на 8 Ом), і оснащений звичайними сталевими опорами шасі.

Задавшись метою створити один із найбажаніших для шанувальників музики інтегрованих підсилювачів,Esoteric поєднав повністю балансну конструкцію підсилювача з підсилювачем потужності в класі A – прямо запозичивши їх у чудово сприйнятої серії Grandioso.Новый референсный интегрированный усилитель предназначен для передачи всей экспрессии полнокровных тонов и деликатной тонкости оттенков и текстур ваших любимых мелодий. Конструкция типа "двойное моно" выдержана по всем каскадам, от входных и до выходных, благодаря чему F-05 также способен раскрыть аудио потенциал цифровых плееров Esoteric высокого класса серий K и N.

Філософія Серії F

Серія F Esoteric, що представляє нове покоління інтегрованих підсилювачів, скористалася перевіреними технологіями, отриманими в ході розробки роздільних компонентів для нашої флагманської серії Grandioso.Маючи на меті витягти із записів всю внутрішню теплоту та струнку структуру музики, вона не тільки зберегла видатну виразну міць Серії Grandioso, а й сконцентрувала в інтегрованій конфігурації найвищу якість аудіо. Серія F Esoteric пропонує виняткову зручність використання та привабливий зовнішній вигляд, який більш ніж компенсує обмеження, властиві їх розмірам.

Повністю аналогова схема посиленняунаследована во флагманской Серии Esoteric Grandioso для неизменно превосходного качества звука. Серия F Esoteric намерена стать великолепным примером интегрированного формата усиления.

Повністю балансова конструкціяПредусилитель создан на базе заслуживших высокие оценки моделей Серии C. Стойкая к помехам и шумам, она выдает чистый и достаточно мощный сигнал при ультра-низком импедансе.

Конструкція типу "подвійне моно" (Dual Monaural)найбільш яскраво відображає філософію Серії Grandioso, підтримуючи лівий та правий канали повністю незалежними по всіх каскадах, від вхідних та до кінцевих.Як і в інших інтегрованих підсилювачів Esoteric, основні вкладення зроблено в схемотехніку та матеріали, розроблені нею протягом багатьох років, що дозволило досягти чудового поділу каналів та такої високої якості звуку, який перевершує все у своєму класі.

ЭСОТЕРИЦ-ЧВЦС:Важливу роль конструкції типу «подвійне моно» Серії F грає фірмовийчотириточковий регулятор гучності (Quad Volume Control System - QVCS), в якому використовуються чотири прецизійні резисторні зборки, що синхронно перемикаються при обертанні ручки гучності.Це забезпечує чудову ясність звучання, чудовий поділ каналів та надзвичайно точні фазові характеристики. Крім того, за рахунок усунення на аудіо платі всіх дротів для регулятора гучності забезпечуються найкоротші шляхи сигналів, виключно низький рівень спотворень та мінімізується деградація звуку.

Схема управління з ультра-низьким рівнем шумів:всі провідники з сигналами керування електрично відокремлені від основного блоку підсилювача за допомогою елементів, що ізолюють, вбудованих в передню панель.

Ручки регулювання з прецизійними підшипникамиі таким самим механізмом, як у компонентів Серії Grandioso. У Серії F ручки регулювання гучності та селектора обертаються виключно плавно, даючи "аналогове" відчуття від роботи. Незважаючи на витрати, всі вони вифрезеровані з масиву алюмінію.

Фонокоректор (для MM/MC головок) також виконаний як «подвійне моно»,з незалежними джерелами живлення для лівого та правого каналів та роздільними схемами.

Високоякісний підсилювач для навушниківвидає сигнал, досить потужний для ефективної роботи навіть із навушниками класу high-end, з їх високим імпедансом.

3-смуговий регулятор тембру (Treble/Middle/Bass):бажання забезпечити якість на рівні кращих high-end компонентів призвело до створення балансової конфігурації типу подвійне моно, що складається з чотирьох ланцюгів (L/R, –/+) для кожної частотної смуги. Така система дозволяє регулювати тембр без побоювання за деградацію якості звуку.Зсув смуг далі, ніж зазвичай у краї звукового діапазону (14кГц/63Гц) дозволяє більш тонко налаштовувати баси та високі частоти,без негативного впливу на оригінальний сигнал із джерела. Повністю електронне регулювання дозволяє також тонко налаштовувати звучання в межах ±12дБ кроками 0.5дБ. СЧ-діапазон можна використовувати як пресет для тонкомпенсації під час встановлення його в мінус, а також разом із перемикачем Tone Bypass (обходу регулювань).

Вхідна секція підсилювача потужності також балансна- в соответствии с принципами, заложенными в раздельные компоненты Серии S.

У блоці живлення підсилювачів Серії F використано940VA и блок накопительных конденсаторов емкостью 40,000 мкФ в каждом канале.подвійний моно конфігурації. Для з'єднань застосовані кабелі великого перерізу, щоб зменшити імпеданс. Як і в наших роздільних підсилювачах потужності, цей визначний блок живлення забезпечуєлінійний вихід потужності в діапазоні від 120 Вт на 8 Ом до 240 Вт на 4 Ом,забезпечуючи достовірне відтворення музичної динаміки.

Для зниження вихідного імпедансу конструктори використалипо 8 шин із безкисневої OFC міді високої чистоти товщиною 1 мм, а у вихідній секції – MOSFET перемикачі без механічних контактів.Необхідність у застосуванні індуктивностей (котушок) на виході була усунена, щоб підвищити здатність навантаження.

Великі біполярні транзистори LAPT (Linear Amplified Power Transistor), такі ж, як у моделях Серії Grandioso здатні безперервно видавати струм 17 ампер, а в піках - миттєвий струм до 34 ампер. Вони мають також широку смугу пропускання,необхідну для найвищої тональної вірності.

LAPT транзистори організовані в трикаскадну конфігурацію Дарлінгтона з трьома пуш-пульними модулями, що паралельно працюють. Фірмовадрайверного каскада LIDSC (Low Impedance Drive Stage Coupling), снижает переходный импеданс.і підвищує здатність видавати великі струми, майже такі самі, як у окремих підсилювачів.Глибина загального негативного зворотного зв'язку NFB була мінімізована,чтобы добиться более естественного и полного жизни звучания.

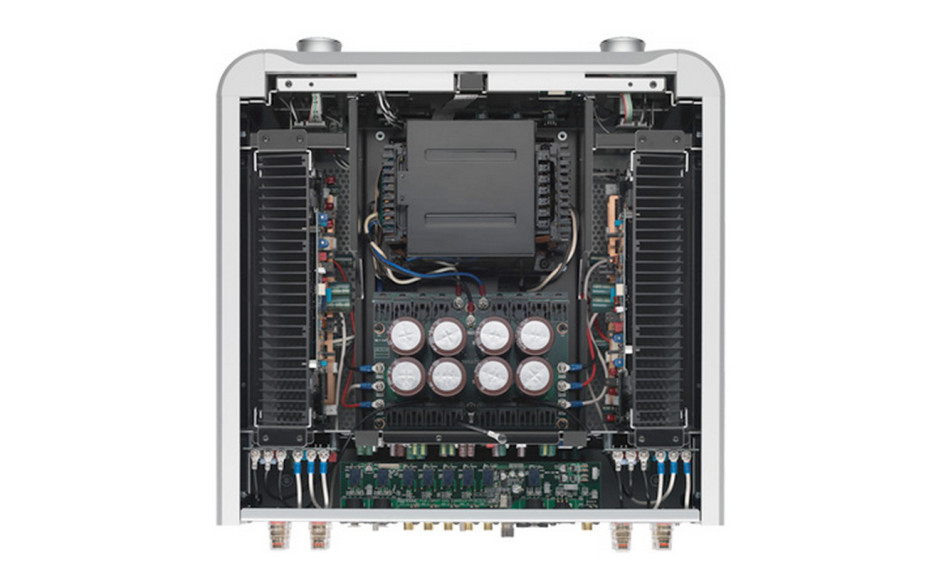

3D-оптимізоване шасі Серії F має міцну конструкцію з окремими відсіками для кожного схемного блоку. Завдяки цьому взаємні перешкоди ефективно мінімізовані, а довжина кабелів - найменша можлива. Зовнішня частина шасі виготовлена ​​з товстих алюмінієвих панелей згідно з безкомпромісною філософією Esoteric.В результаті ця могутня конструкція важить понад 32 кг, що серед вбудованих підсилювачів є винятковим показником. Чотири сталеві опори забезпечують стабільність великовагового корпусу.

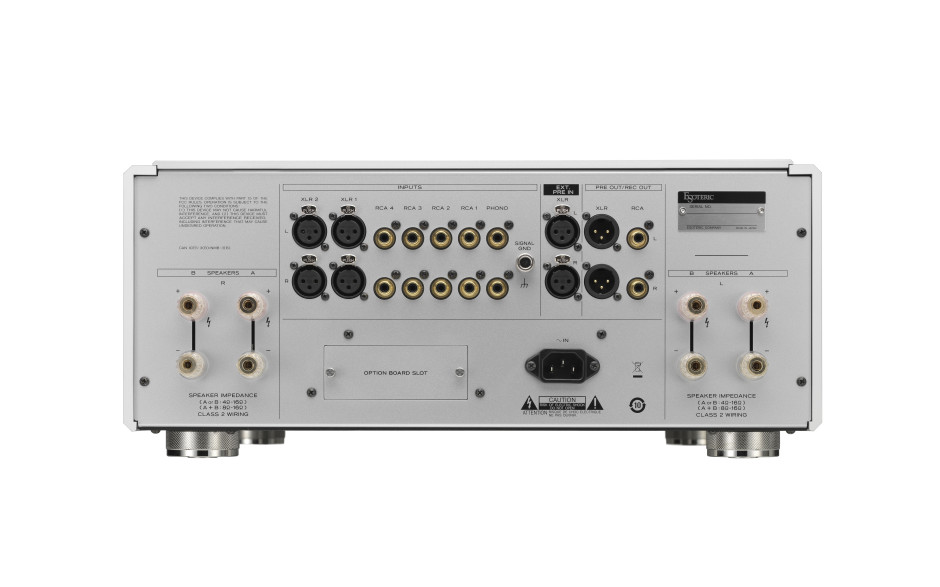

Секція підсилювача та підсилювача потужності в моделях Серії F відрізняються таким самим ступенем досконалості, як і роздільні компоненти Esoteric, при цьому їхможна використовувати як автономні пристрої та навіть поодинці відключати, якщо вони не використовуються.На виході PRE-out встановлений потужний підсилювач буфера, а XLR роз'єми на задній панелі дозволяють використовувати балансну конфігурацію.

Можливий апгрейд моделей Серії F, що проводиться без будь-якої шкоди якості звуку. Слот для вставних плат полегшує інсталяціюопційної плати цифро-аналогового конвертера OP-DAC1 D/A Converter Board, що забезпечує повну сумісність із сигналами у форматах 11.2 МГц DSD та 384кГц/32-біт PCM.

Характеристики

• Вихідна потужність, номін.: 120 Вт + 120 Вт (8 Ом), 240 Вт + 240 Вт (4 Ом)
• Спотворення (THD): 0.007% (1кГц, 8 Ом, 30 Вт)
• Діапазон частот: 10Гц – 100кГц (+0дБ, -3 дБ, при 1 Вт)
• Відношення сигнал/шум (S/N): 110 дБ (IHF-A)
• Демпінг-фактор: 370
• мін. імпеданс: 4 Ом
• Колонкові клеми: 2 пари (L/R) (гвинтові)
• Входной импеданс: XLR, RCA – 1047kΩ, PHONO(MC) – 100Ω, EXT. PRE IN – 47kΩ, PHONO (MM) – 47kΩ, PHONO (MC) – 100Ω, EXT. PRE IN – 47kΩ
• Вихідний імпеданс: XLR, RCA – 100Ω
• Відношення сигнал/шум (S/N) на виході PRE OUT: XLR, RCA вхід 110 дБ, PHONO (MM) вхід 93 дБ, PHONO (MC) вхід 75 дБ
• Посилення: підсилювач – 24.5 дБ (при VOLUME на макс.), підсилювач потужності – 29 дБ
• Регулювання тембру: BASS ±12 дБ (63Гц), MIDDLE ±12 дБ (630Гц), TREBLE ±12 дБ (14kГц)

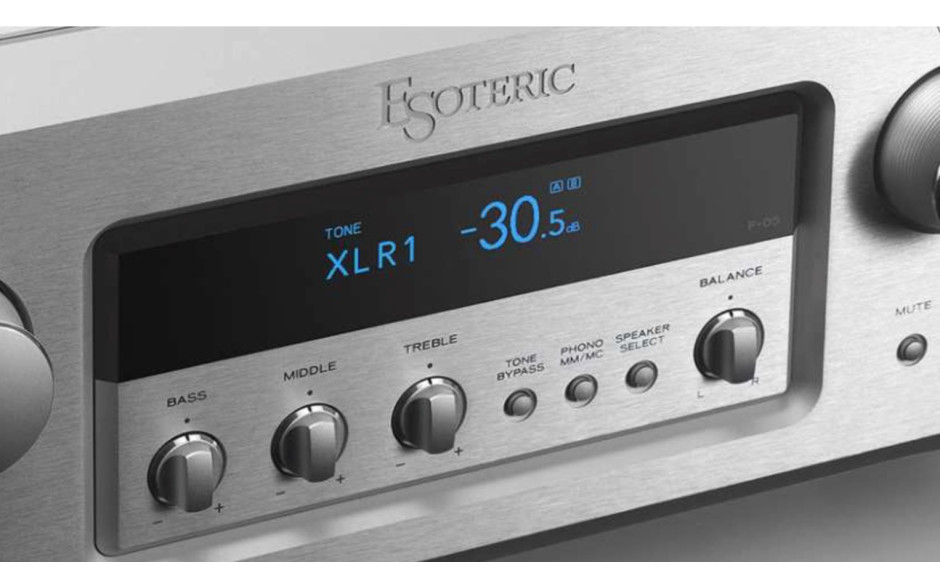

• Органічний електролюмінесцентний дисплей EL (Normal/Large символи).
• Колонкові клеми на два комплекти АС (A/B/A+B).
• Незалежне регулювання посилення на вході (±18дБ; крок 0.5дБ).
• Налаштування балансу каналів L/R.
• Індивідуально вибирається перемикання фази кожного джерела.
• Наскрізний пропуск AV сигналів (volume bypass) для безшовної пари з AV системами.
• Вихідні роз'єми підсилювача (XLR та RCA) можна перемикати між PRE Out та REC Out.
• Пульт дистанційного керування в алюмінієвому корпусі, яким можна також керувати SACD-плеєрами Esoteric.
• Наименования источников, выводимые на экран, можно запрограммировать.
• Функції Mute, Dimmer та автовимкнення дисплея.
• Питание/Потребление: AC 230V 50Гц/380 Вт (хол.ход. 68 Вт)
• Размеры (W x H x D) 445×191×468 мм, (17 5/8 x 7 5/8 x 18 1/2″), Вес: 32 кг (70 5/8 lb) Опционная плата ЦАП OP-DAC1
• Цифрові входи: оптичний - (32~192kГц,16~24-біт linear PCM), коаксіальний RCA - (32~192kГц, 16~24-біт linear PCM), USB B порт × 1 (32~384kГц,16~32- біт linear PCM /2.8, 5.6, 11.2МГц DSD)
