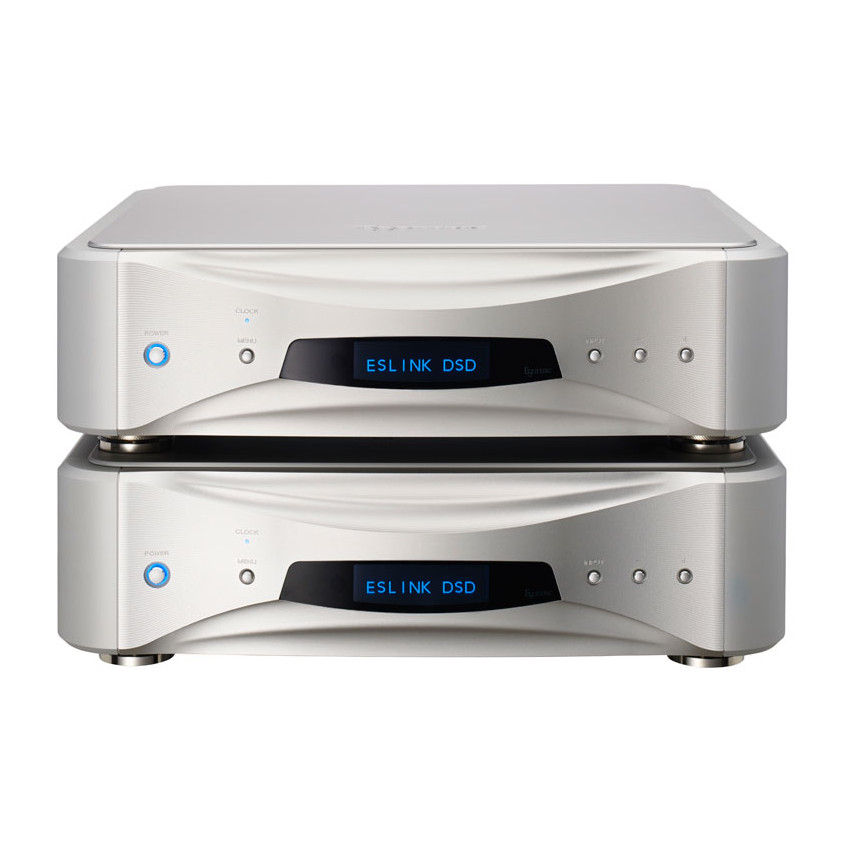

Esoteric Grandioso D1

ESOTERIC Grandioso D1 – моно цифроаналоговый конвертер топового класса

Новий моно цифроаналоговий конвертер ESOTERIC серії Grandioso D1 створений для того, щоб досягти найвищої мети аудіо апаратури абсолютно топового класу – представити слухачам музику в її найбільш чистому і досконалому вигляді.При створенні нової серії компанія ESOTERIC вперше реалізувала інтерфейс ES-LINK4 та цифроаналогове перетворення з 36-бітовою точністю, а також безліч інших нових технологій.

ES-LINK4 – це новий формат передачі даних, що забезпечує ультрашироку смугу пропускання для потоків DSD і 352.8кГц/48біт PCM по одному HDMI кабелю. Інтерфейс ES-LINK4 бере на себе велику частину операцій цифрової обробки сигналів, виконуючи їх на передавальній стороні, значно скорочуючи навантаження на D/A конвертер (ЦАП).Відповідно до концепції “Pure D/A”, ЦАП спеціалізується лише з завдання перетворення сигналів.

У цифроаналоговому конвертері D1 використано алгоритм з 36-бітовою точністю, який перетворює PCM сигнали в аналогову форму за допомогою кількох 32-бітових мікросхем ЦАП. Така висока точність дозволяє переводити цифру в аналог із максимально доступною на сьогодні достовірністю.При 32-бітовій обробці результат у 256 разів точніше, ніж при 24-бітовій, а 36-біт дають ще 16-кратне поліпшення, що в сумі становить різницю як у 4096 разів у порівнянні з 24 бітами. Це дозволило мінімізувати помилки обчислень та досягти видатної виразності звучання навіть для найтонших музичних нюансів.

Генератор тактових сигналів D1 повністю незалежний від решти схем, має окрему «землю» і власне джерело живлення, забезпечуючи найчистішу синхронізацію. Кварцований осцилятор (VCXO), що керується напругою, був розроблений спеціально для P1 і D1 спільно з японською фірмою Nihon Dempa Kogyo (NDK), провідним виробником подібних схем.Завдяки більшому кристалу кварцу, ніж раніше, та досягненню екстремально низького рівня фазового шуму забезпечується найвища якість відтворення, гідна унікальних топових моделей.

Джиттер при відтворенні дисків кардинально зменшений за рахунок з'єднання P1 і D1 кабелем з BNC роз'ємами, яким передається сигнал синхронізації (синхронне відтворення). Крім цього в системах реалізована оригінальна технологія ESOTERIC по прямому зв'язку з генератором, що задає, без використання схеми ФАПЧ (Phase-Locked Loop - PLL).Вона забезпечила чисту обробку тактових сигналів та отримання чіткого та точного стерео образу та ультра-прозорого звучання. Ще більш досконале тактування можливе при з'єднанні з прецизійним рубідієвим тактовим генератором G-01 (продається окремо).

D1 успадкував моно конфігурацію моделі D-01, випущеної 2004 року – першого у світі моно D/A конвертера. У свій час D-01 був розроблений з метою досягти найвищого рівня поділу каналів та створення ідеального джерела живлення для кожного з них. У Grandioso D1, застосовані новітні технології та покращена конструкція.Правий і лівий канали тепер можна з'єднати одним кабелем HDMI (додається), і легко отримати один вхід для зовнішніх джерел. Завдяки D1, можна насолоджуватися звучанням неймовірно багатого стерео з багатим звуковим чином та глибиною сцени, яка можлива лише у моно конфігурації.

У Grandioso D1 досягнуто видатну якість звуку завдяки 36-бітовому дозволу при обробці. Поставивши собі за мету досягти вершини як звук, конструктори використовували AK4495S, найдосконаліший 32-бітовий ЦАП, розроблений корпорацією Asahi Kasei Microdevices Corp.Використовується по 16 таких мікросхем на канал для досягнення феноменальної лінійності та низького рівня шумів. На додаток до прямої обробки DSD сигналів, новий 36-бітовий алгоритм D/A був пристосований для перетворення PCM сигналів з 36-бітовою роздільною здатністю в аналогову форму. Результат – високоточне та плавне звучання та високою роздільною здатністю.

На выходе моно ЦАП установлена ​​выходная буферная схема ESOTERIC-HCLD (High Current Line Driver) с высокой нагрузочной способностью по току. Высокоскоростная передача по току – более принципиальный параметр аналоговых выходных каскадов при воспроизведении музыкальных сигналов с огромным динамическим спектром без каких-либо изъянов.Для достижения наивысшего уровня качества схема выходного усилителя буферного D1 сконфигурирована на отдельной печатной плате от платы ЦАП. Нагрузочная способность по току высока, а скорость нарастания сигнала достигает невероятных значений – 2000V/s.Способность выдавать большие мгновенные токи максимизирована с помощью экстравагантной буферной схемы, использующей одну цепь для выхода RCA и еще две раздельных цепи для плюсового и минусового контактов XLR выхода. Благодаря ESOTERIC-HCLD, D1 воспроизводит самую масштабную динамику музыки с захватывающим дух реализмом.

Висока якість звуку досягається завдяки поділу цифрових та аналогових схем. Усі аналогові схеми (аналогова частина ЦАП, буферна схема HCLD тощо) електрично відокремлені від цифрових схем. Це покращує якість звуку, запобігаючи проникненню цифрових перешкод.

У Grandioso D1 використовується великий тороїдальний трансформатор з великим запасом потужності. Два великі блоки живлення з потужними тороїдальними трансформаторами встановлені для цифрових та аналогових схем, забезпечуючи високу потужність та великий к.п.д. на додаток до низького рівня перешкод та спотворень.Стабільне та чисте харчування для кожної із схем забезпечують потужні джерела живлення з накопичувальними конденсаторами великої ємності.

Нові функції D/D перетворення у широкому діапазоні призначені до роботи з багатьма типами джерел. Крім відтворення сигналів з оригінальною частотою дискретизації, D1 вміє підвищувати її в x2, x4 і x8 разів для PCM сигналів. Є також різні режими D/D перетворення, призначені для PCM форматів (PCM-DSD перетворення, і т.п.).

Всього D1 має цілих сім типів і вісім каналів цифрових входів, що підтримують високі частоти дискретизації. Для підключення широкого розмаїття пристроїв, D1 обладнаний широкодіапазонними цифровими входами семи типів з вісьмома каналами (ES-LINK x1, XLR x1, i.LINK4p/6p x1, USB x1, coaxial x2, optical x1) використовувати для джерел із роздільною здатністю до 24-біт/192кГц.Крім того, XLR x2 підтримує входи з високою частотою/високою розрядністю - 48-біт/192кГц (ES-LINK3) та 24-біт/384 кГц (Dual AES 8Fs).

D1 має USB вхід з підтримкою асинхронної передачі і бітрейтів до 32біт /384 кГц PCM і 2.8/5.6МГц DSD. Використовуючи оригінальний драйвер PC, розроблений ESOTERIC, D1 забезпечує високий рівень відтворення навіть вихідних файлів студійної майстер-якості. Також підтримуються режими передачі даних DoP та ASIO 2.1.

Виготовлений з алюмінію масивний пульт дистанційного керування має шкіряну обробку, еластичну та приємну на дотик.

Технічні характеристики ESOTERIC Grandioso D1:

• Аналогові аудіо виходи: XLR x 1, RCA x 1, вихідний імпеданс: XLR 100 Ом, RCA 47 Ом
• Макс. вихідний рівень (1кГц, повний діапазон, 10 ком): XLR 5.0Vrms, RCA 2.5Vrms
• Діапазон частот: (192кГц PCM сигнал на вході): 5 Гц – 55 кГц (-3dB)
• Відношення сигнал/шум (S/N) 113dB
• Спотворення THD: 0.0007%, 1кГц
• Цифрові аудіо виходи:
  Роз'єм ES-LINK x 1, 352.8кГц/384кГц, 48біт, LPCM (ES-LINK4 формат), DSD (ES-LINK4 формат)
  Роз'єм XLR terminal x 1, 5.0Vp-p, 110 Ом, (два роз'єми для формату Dual AES), 32-384 кГц, 16-24біт, Linear PCM (DUAL AES формат), 32-192 кГц, 48біт, LPCM (ES -LINK3 формат) DSD (ES-LINK1, ES-LINK2 формат) 32-192кГц, 16-24біт, LPCM (AES/EBU формат), DSD (ES-LINK1, ES-LINK2 формат)
  Роз'єм RCA x 2, 0.5Vp-p, 75 Ом, 32-192кГц, 16-24 біт, LPCM (IEC60958 формат)
• Оптичний роз'єм: x 1, -24.0 to -14.5dBm peak 32-192кГц, 16-24біт Linear PCM (IEC60958 формат)
• Роз'єм i.LINK (AUDIO): x 2 (6-pin, 4-pin) S400, 32-192кГц, 16-24біт, Linear PCM, DSD
• Разъем USB-B: x1, 32-384кГц, 16-32бит, Linear PCM, 2.8MГц, 5.6MГц, DSD
• Роз'єм CLOCK OUT: BNC x 1, 44.1, 88.2, 176.4, 48, 96, 192кГц, 22.5792, 24.576MГц, точність: ±0.5 ppm (новий)
• Рознімання CLOCK IN: BNC x 2, WORD IN, 10MГц IN, 44.1 кГц, 88.2 кГц,176.4 кГц,48 кГц,96 кГц,192кГц, 22.5792MГц, 24.576MГц, ±1
• Живлення: AC 230V 50Гц, AC 120V 60Гц, AC 220V 60Гц, Споживання: 14 Вт
• Размеры: (W x H x D): 445 x 132 x 448 мм, вес: 24 кг (53 фунтов).
