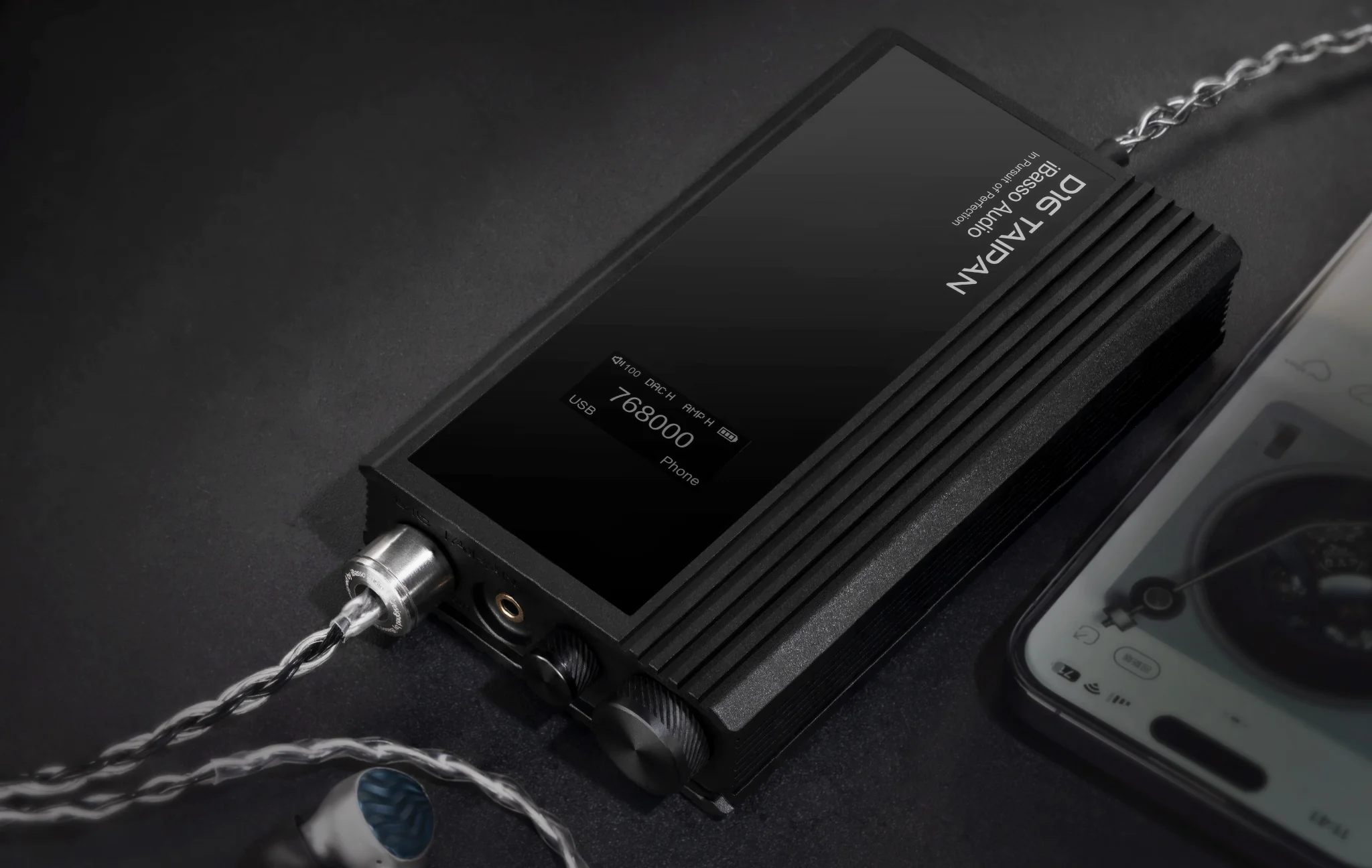

ЦАП iBasso D16

iBasso D16 (Taipan) – це ЦАП/підсилювач для навушників класу A, що використовує власне ядро iBasso FPGA-Master 2.0 та 16 складених у стек 8E PWM-ЦАП, загалом 128 8E PWM-ЦАП (дискретного) для 1 Виміряний THD+N перевищує 0,0001%, що є найкращим показником серед сучасних портативних дискретних ЦАП. Секція AMP – це транзисторний підсилювач суперкласу А, дуже схожий на підсилювач DX320MAX.

FPGA-Master 2.0

FPGA-Master2.0 для D16 поєднує алгоритмічні досягнення iBasso за останні три роки і є причиною прориву у створенні портативного дискретного ЦАП.

1. FPGA відіграє роль реорганізації та перекодування сигналу, що генерує PWM-сигнали, які можуть бути декодовані наступним PWM-ЦАП.

2. Розробники ЦАП добре знають, що коли THD досягає певного рівня, наявність шуму стає на заваді досягнення більшого динамічного діапазону. FPGA-Master2.0 D16 може похвалитися разючим формувачем шуму, який радикально знижує рівень шуму.

3. Застосовується технологія глобальної регенерації тактової частоти. Два фемтосекундні генератори Accusilicon забезпечують тактову частоту для FPGA. FPGA регенерує синхронний низькофазний тактовий сигнал, необхідний для DSP та USB-приймача. 1-розрядні ЦАП дуже чутливі до тактового джиттера. Аудіогенератор Accusilicon має фазовий шум лише –158 дБс/Гц [@1 кГц]. Порівняно з –145 дБ/Гц звичайного генератора фемтосекундного, фазовий шум знижений на 13 дБ, що гарантує відмінний контроль джиттера для D16.

4. Точне регулювання затримки на пікосекундному рівні, що дозволяє встановити затримку I/O та компенсувати "затримку проводки" плати, щоб сигнали, що надходять на кінець ЦАП, були вирівняні та суворо синхронізовані.

5. Завдяки точному управлінню FPGA-Master 2.0, 128 незалежних PWM-ЦАП працюють у режимі FIR та об'єднуються для формування виходів L+, L-, R+, R-. Кожен біт даних ЦАП піддається ретельній затримці та вирівнюванню за допомогою суворої компенсації.

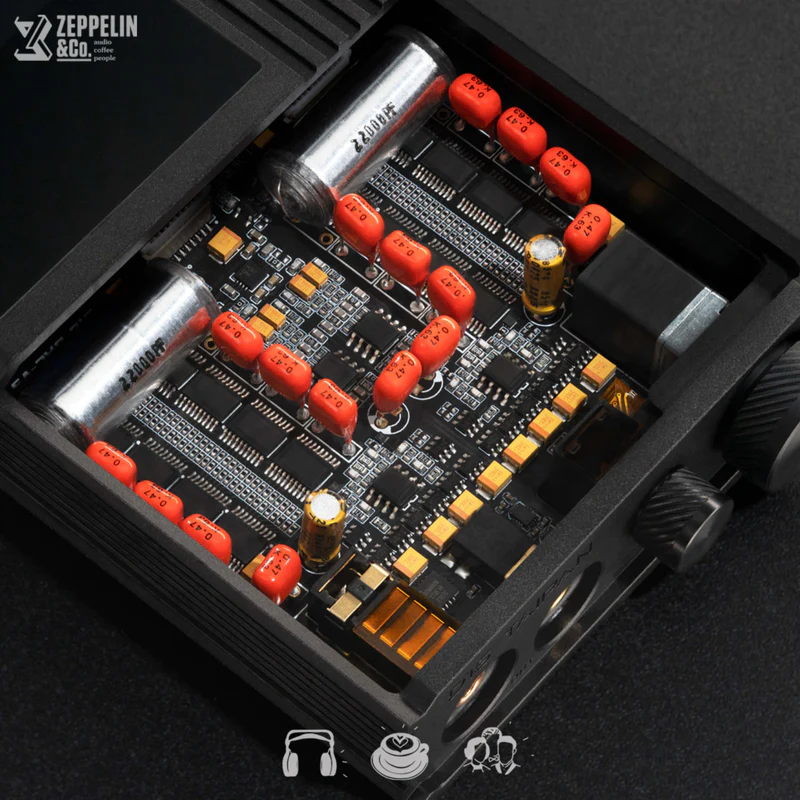

Дискретний PWM-ЦАП

Після того, як FPGA генерує PWM-сигнал, він надходить на дискретний PWM-ЦАП для декодування. Використовується 16 комплектів каскаду PWM-ЦАП 8E. По 4 набори на L+, L-, R+, R-, тобто 32 PWM-ЦАП. Ця кількість перевищує кількість інших портативних дискретних ЦАП більш ніж 6,4 раза. Завдяки винятковому поєднанню точного декодування та значній кількості надзвичайно якісних ЦАП досягається рівень THD+N менше 0,0001%, що є винятковою характеристикою.
досягається рівень THD+N менше 0,0001%, що є винятковою характеристикою.

Апаратний аналоговий FIR-фільтр

Завдяки пікосекундному точному управлінню FPGA-Master2.0, 128 незалежних PWM-ЦАП працюють у режимі FIR та об'єднуються для формування L+, L-, R+, R-виходів. Кожен канал має 32 PWM-ЦАП, що працюють у режимі "паралельної затримки". Така конфігурація дозволяє 32 ЦАП працювати разом як апаратний аналоговий FIR-фільтр. Середня різниця між кількома ЦАПами, спотворення зводяться до мінімуму, що призводить до поліпшення деталізації та щільності звуку.

Дискретний підсилювач суперкласу А (1125мВт +1125мВт @ 32 Ом)

У D16 використовується архітектура, подібна до архітектури DX320MAX, суперкласу дискретного А підсилювача. Він містить 20 здвоєних транзисторів з низьким коефіцієнтом посилення (BISS) і може похвалитися разючим вихідним струмом до 2А, що забезпечує надійну вихідну потужність 1125 мВт +1125 мВт @ 32 Ом.

Автономна робота

На одному заряді батареї ЦАП працюватиме до 9 години. Час до повного заряджання з 0% - 2.5 годин. Підтримується швидке заряджання QC3.0.

Технічні характеристики:

• ЦАП: 1-bit DAC
• Кількість ЦАПів: 1
• Діапазон частот: 15 Гц – 40 кГц
• THD+N: 0.000095%, 0.00012%, 0.00014%, 0.00019%
• Співвідношення сигнал/шум: 118 дБ, 120 дБ, 123 дБ
• Підтримка DSD: DoP DSD256, DSD512
• Підтримка PCM: 32 біт/768 кГц
• Потужність виходу для навушників: 1125 мВт + 1125 мВт @ 32 Ом
• Вхідні інтерфейси: Coax, USB-C
• Вихідні інтерфейси: TRRRS 4.4мм, TRS 3.5мм
• Розміри: 139 x 82 x 28 мм
• Вага: 312 г
