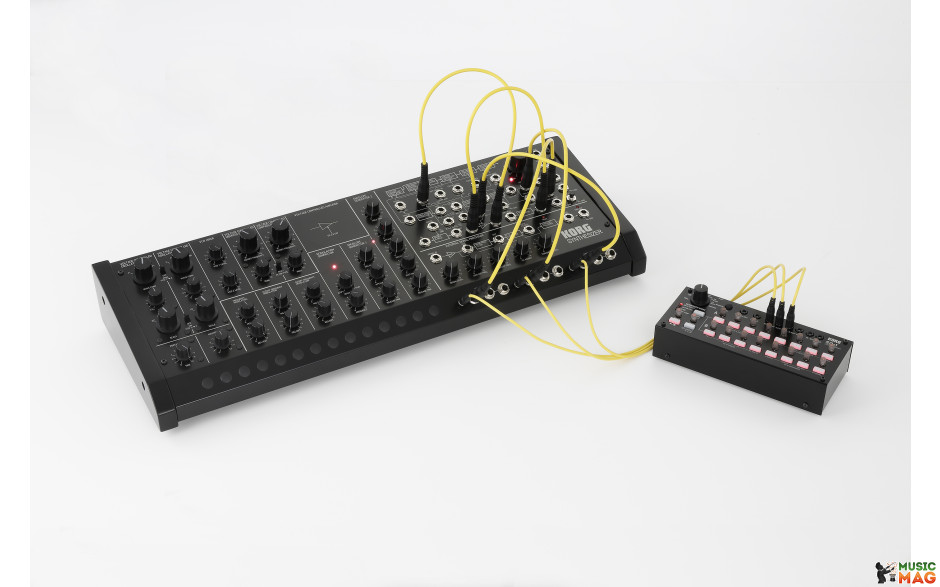

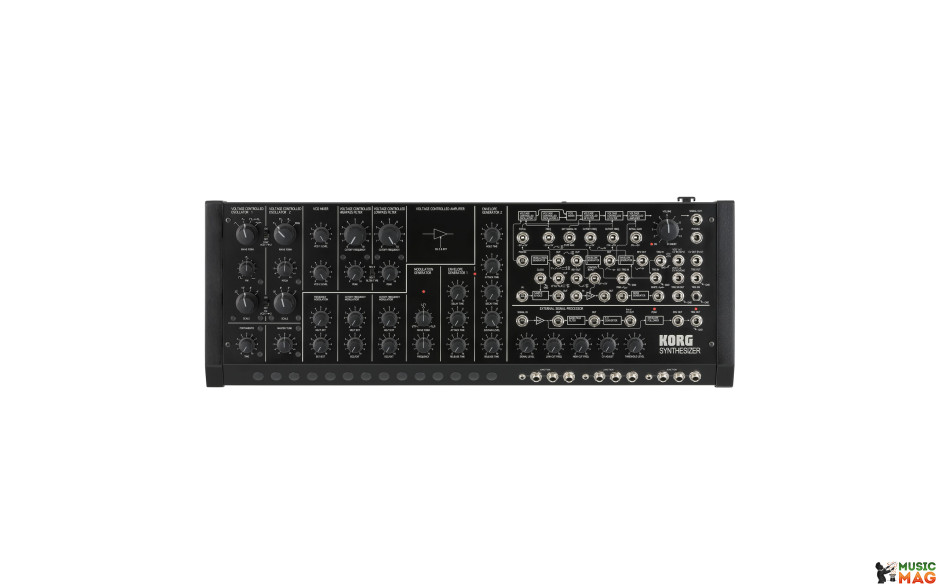

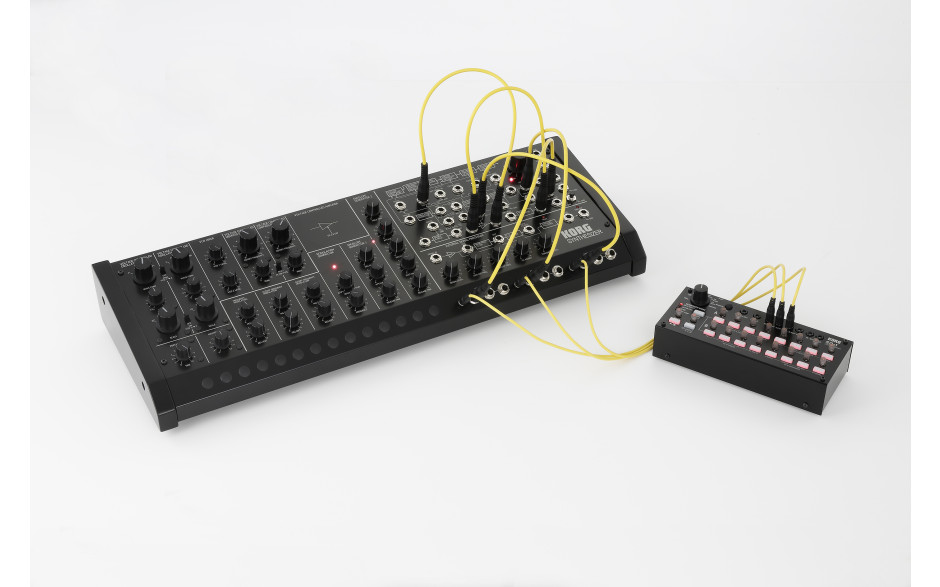

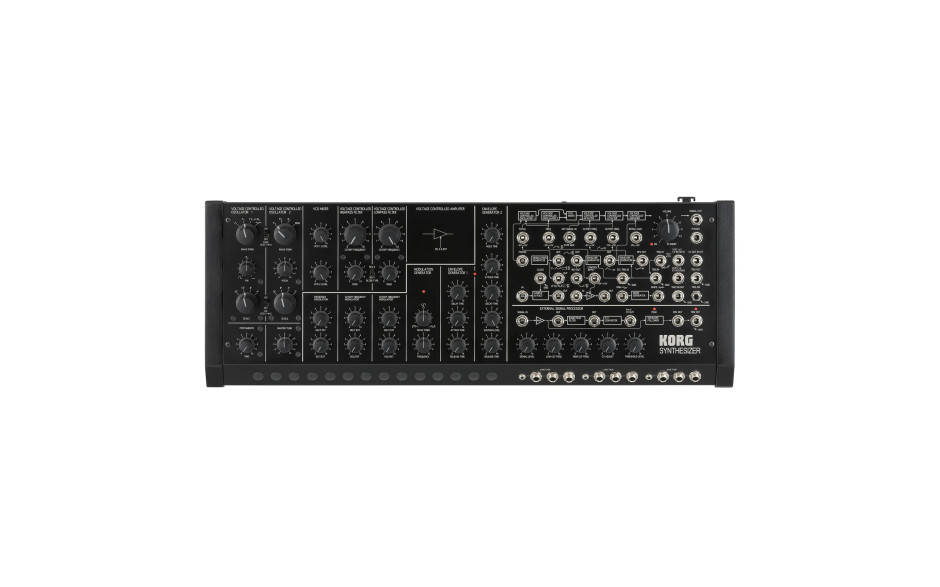

KORG MS-20M KIT+SQ-1

Новинка для любителів конструкторів та аналогового звуку. Синтезаторний модуль із кроковим секвенсором для самостійного складання.
Внаслідок довгої еволюції синтез легендарного MS-20 став ще потужнішим.

Класичний аналоговий синтезатор MS-20, що вперше з'явився на ринку в 1978 році, в наш час був знову відроджений на основі оригінальних електронних схем — спочатку у 2013 році у вигляді інструмента зменшеного формату MS-20 mini, а потім у 2014 році у вигляді набору для самостійного збирання MS-20 Kit.

Обидва ці продукти створили інженери, які брали участь у створенні оригінального синтезатора MS-20. Треба сказати, що на початку шляху синтезатор MS-20 створювався силами невеликої групи конструкторів, перед якою стояло завдання за короткий час розробити цікавий для музикантів продукт. Результат став справжнім хітом, проте при цьому в конструкції залишалося багато недоробок.Сьогодні, через 37 років, роботу над синтезатором MS-20M Kit було нарешті завершено.

Синтезатор MS-20M Kit, створений на основі MS-20, пропонує низку додаткових функцій. Це аналоговий синтезаторний модуль для самостійного збирання. Крім істотно розширених можливостей синтезу до складу синтезатора було додано функцію синхронізації генераторів, FM-модуляція, два фільтри (попередній та остаточний), а також модуляція ширини імпульсу.Крім того, було розширено секцію керуючих входів за рахунок входу CV IN, що підтримує роботу в режимах Hz/V та V/Oct для забезпечення зручної інтеграції із зовнішнім обладнанням. Пориньте з головою у світ синтезу, а оскільки в комплект також входить кроковий секвенсор SQ-1, ви зможете програмувати та відтворювати музичні фрази.

Отже, конструктори компанії KORG здійснили новий крок на шляху відродження сімейства MS-20. Найпередовіша на сьогоднішній день модель із серії MS тепер доступна у вигляді набору для самостійного збирання!

· Істотно більш потужний синтез
· Перемикач SYNC ON/OFF для синхронізації генераторів
· Перемикач FM ON/OFF для частотної модуляції
· Перемикач FILTER TYPE для вибору одного з двох типів фільтрів
· Вхід PWM IN для зовнішньої модуляції ширини імпульсу
· Вихід EG2 NORMAL OUT для розширення виконавських можливостей
· Кнопка TRIG SW для зручного контролю звуку, що створюється

· Богатые возможности коммутации.
· Поддержка всех форматов CV/GATE: Hz/V и V/Oct, S-Trig и V-Trig
· Три роз'єми JUNCTION
· Вхід MIDI IN та порт USB MIDI

· Набір для самостійного збирання з розкішними бічними панелями
· Кроковий секвенсор SQ-1 в комплекті постачання

Синтезаторный двигатель.
Звучання модуля MS-20M засноване на унікальному синтезі MS-20, проте зовсім не обмежується. Завдяки додатковим функціям можливості синтезу звуку були значно розширені, що робить модуль MS-20M ще більш привабливим вибором для звукового дизайнера і виводить створення нових тембрів на новий рівень.

Перемикач SYNC ON/OFF для синхронізації генераторів
Ця функція примусово синхронізує фазу генератора VCO1 з фазою генератора VCO2, що дозволяє отримати потужне звучання зі складними та багатими обертонами.

Перемикач FM ON/OFF для керування частотною модуляцією
Хвиля генератора VCO1 тепер може використовуватися для частотної модуляції (FM-модуляції, крос-модуляції) генератора VCO2 для створення ефекту вібрато або характерного "металевого" звучання.

Перемикач FILTER TYPE для вибору одного із двох типів фільтра
Вихідна модель MS-20, в залежності від року випуску, обладнана різними фільтрами VCF, і тепер ви можете вибрати потрібний фільтр за допомогою простого натискання на перемикач. Фільтр ранніх моделей MS-20 (REV.1) мав більш агресивне звучання з характерним дисторшном і легким самозбудженням, фільтр пізніших моделей (REV.2) характеризується зниженим рівнем шумів та теплішим і м'яким звуком.

Вхід PWM IN для модуляції ширини імпульсу
Вхід PWM, запозичений у синтезатора KORG MS-10, тепер доступний у складі MS-20. Циклічна модуляція ширини імпульсу квадратної хвилі генератора VCO1 дає змогу отримати унікальне жирне звучання.

Вихід EG2 NORMAL OUT для розширення можливостей синтезу звуку
Крім виходу EG2 REV OUT, що став звичним, розробники додали прямий вихід генератора обгинальної EG2 OUT, що працює в діапазоні напруг 0 ​​В - +5 В.

Кнопка TRIG SW для прослуховування тембру
Цей модуль не обладнаний клавіатурою, проте спеціальна кнопка дозволяє прослухати програмований звук.
Найбагатший комутаційний набір для керування різними пристроями

До складу MS-20M було додано багато додаткових комутаційних виходів для підключення до звукових приладів різного типу.

Підтримка всіх специфікацій виходу CV/GATE: Hz/V та V/Oct, S-Trig та V-Trig
З моменту появи MS-20 на ринку стандарт керуючої напруги CV підтримував не тільки загальнопоширений на той момент стандарт V/Oct (вольт/октава), але й стандарт Hz/V (герц/вольт), що відрізняється значно стабільнішою висотою. Однак модуль MS-20M Kit, подібно до синтезатора MS-50, обладнаний відразу двома виходами CV IN — і для стандарту Hz/V, і для стандарту V/Oct.
Вхід TRIG IN, що служить для активації подій ("гейта"), також підтримує не лише характерний для оригінального MS-20 стандарт S-Trig, але й поширений стандарт V-Trig. Таким чином, набір MS-20M Kit сумісний із будь-якими моделями секвенсора або контролера, обладнаними виходом CV/GATE.

Три набори роз'ємів JUNCTION
До складу модуля MS-20M Kit також входять три набори сполучних роз'ємів, запозичених у синтезатора MS-50. Вихідний сигнал із крокового секвенсора SQ-1 може бути переданий з мініатюрного роз'єму "джек" на стандартний роз'єм "джек" 6.3 мм. Крім того, для розширення можливостей синтезу звуку передбачена можливість передачі сигналів, що управляють, на кілька входів одночасно.

Роз'єм MIDI IN та роз'єм USB
У конструкції модуля передбачено роз'єм MIDI IN для прийому нотних повідомлень, а також порт USB-MIDI з можливістю передачі та прийому нотних повідомлень. Для гри "живцем" ви можете використовувати KORG taktile або MIDI-клавіатуру іншої моделі. З іншого боку, синтезатор може відтворювати партії, записані програмний секвенсор.

Набір для самостійного збирання з бічними панелями з натурального дерева
Повнорозмірний корпус модуля з роз'ємами 6.3 м справляє винятково солідне враження. Бічні панелі виготовлені з дерева, що ще більше посилює відчуття "серйозності" інструменту, що стоїть на столі.
MS-20M - це набір для самостійного складання. Однак вам не потрібні навички роботи з паяльником або вміння читати електронні схеми. Просто з'єднайте між собою деталі, закріпіть їх гвинтами і отримайте свій власний аналоговий інструмент.

Кроковий секвенсор SQ-1 у комплекті постачання
Кроковий секвенсор SQ-1 з двома восьмикроковими наборами входить до комплекту модуля MS-20M Kit. Як тільки ви завершите складання приладу, можете відразу ж з головою поринути у світ синтезу звуку та створення найкрасивіших музичних фраз.

Комплект постачання MS-20 Kit
Верхня панель, нижня панель, ліва бічна панель, права бічна панель, набір прокладок, комутаційна плата (мала), комутаційна плата (велика), тильна комутаційна плата, плата керування напругою (VR) (мала), плата керування напругою (VR) ( велика), плата з роз'ємами та плата перемикання напруги, кнопка TRIG SW, гайки A (x92), шайби A (x46), гайки B (x7), гайки C (x30), гаайки з насічками (x3), гвинти A (x4), гвинти B (14), прокладка, гумові втулки (x14), гумові ніжки (x4), регулятори (великі) (x7), регулятори (маленькі) (x29), гак для кабелю, накидний ключ (у комплекті), міні-ключ (у комплекті).

MS-20M Kit - Технічні характеристики

Комутація: сигнальний вхід IN (моноджек 6.3 мм), сигнальний вихід моноджек 6.3 мм, 2 В p-p, вихідний опір 3.5 кОм, вихід PHONES (стереоджек 6.3 мм, 33 Ом, 48 мВт), вхід - 12 В, вхід MIDI IN, порт USB тип B
Електроживлення: - 12 В
Габарити: 587 мм x 215 мм x 104 мм
Вага: 4 кг
Комплект поставки: десять патч-кабелів з джековими роз'ємами 6.3 мм, три кабелі з роз'ємами мініджек 3.5 мм, адаптер живлення (12 В)
