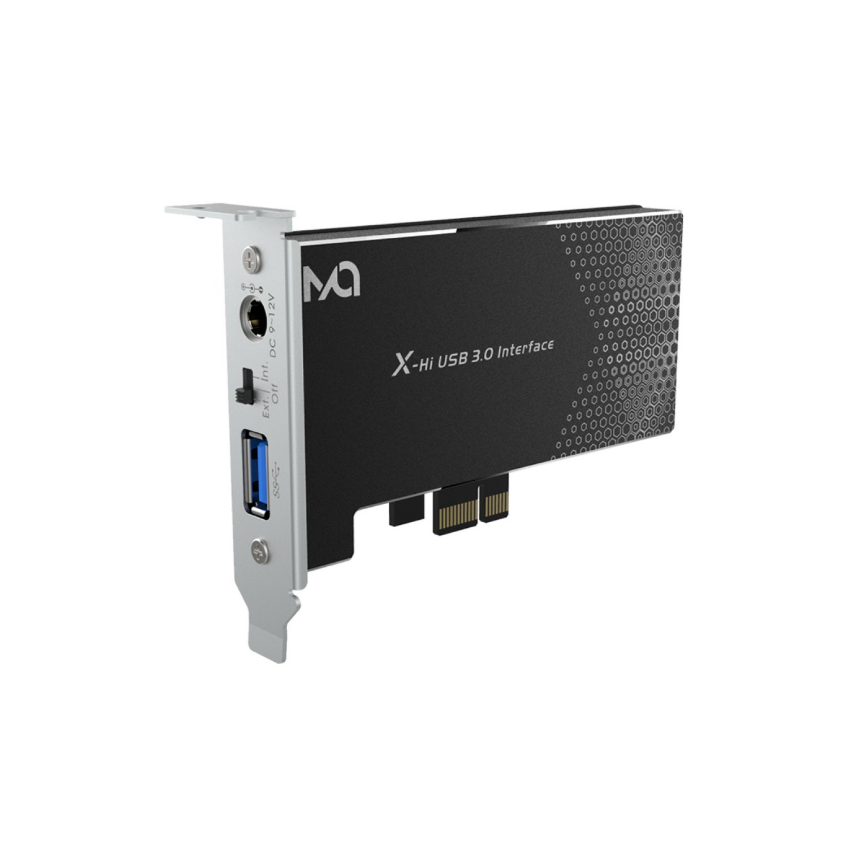

Matrix Audio X-Hi Card

Hi-Fi транспорт из домашнего ПК

Карта X-Hi поднимает на новый уровень аудио сигнал по USB интерфейсу Вашего ПК. Она обеспечивает качественную передачу данных и снижает уровень шума от встроенного источника питания.

Независимый канал данных

X-Hi использует высокоточные клок генераторы с чип-мостом USB 3.0 от Texas Instruments, создавая независимый канал данных по USB для аудиопотока. Таким образом, сигнал не проходит через USB-контроллер, встроенный в материнскую плату, предотвращая появление перекрёстных помех от обмена данными с другими USB устройствами.

Высококачественный источник питания шины

Карта X-Hi объединяет несколько фильтров питания USB с использованием твердотельных конденсаторов и малошумящих, сильноточных LDO-регуляторов. Даже при использовании внутреннего источника питания USB, карта эффективно устраняет высокочастотные шумы, вызванные изменениями питания ПК. USB-порт обеспечивает максимальный ток при 5В/1,5А для всех аудио устройств и предотвращает их перегрузку по току или короткое замыкание.

Возможность питания от внешнего источника

Карта Matrix X-Hi также имеет вход для подключения внешнего источника питания, при этом переключение между внутренним и внешним источниками производится посредством переключателя на лицевой стороне карты. Также, можно отключить питание шины USB для устройств с независимым

электропитанием.

Превосходная производительность и стильный дизайн

Четырехслойная печатная плата (PCB) с высокоскоростным контуром схемы выполнена строго в соответствии со спецификациями конструкции высокоскоростной цепи. Схема соответствует стандартам импеданса дифференциальной пары и требованиям равенства длины линии. Алюминиевая оболочка

эффективно предотвращает излучаемые помехи, с учетом требований к рассеиванию тепла на плате питания.

Характеристики USB карты Matrix X-Hi:

• Выход питания USB: максимум 5 В / 1500 мА
• Внешний источник питания: DC 9 ~ 12В, ≥ 1200 мА
• Порт питания: наружный диаметр 5,5 мм; Внутренний диаметр 2,1 мм (+ для внутреннего, - для наружного)
  ВНИМАНИЕ!
  Не подключайте к источнику питания напряжением выше 12 В во избежание повреждения X-Hi.
• Размеры: 114×64×23 мм (включая выступающие части)
• Аксессуары:
  • 4-контактный переходный кабель D-типа с SATA на 15 контактов × 1
  • Стандартная планка × 1
  • Укороченная планка × 1
