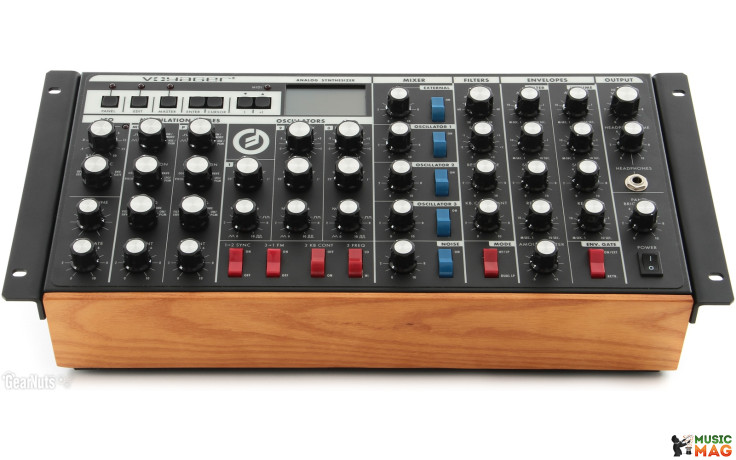

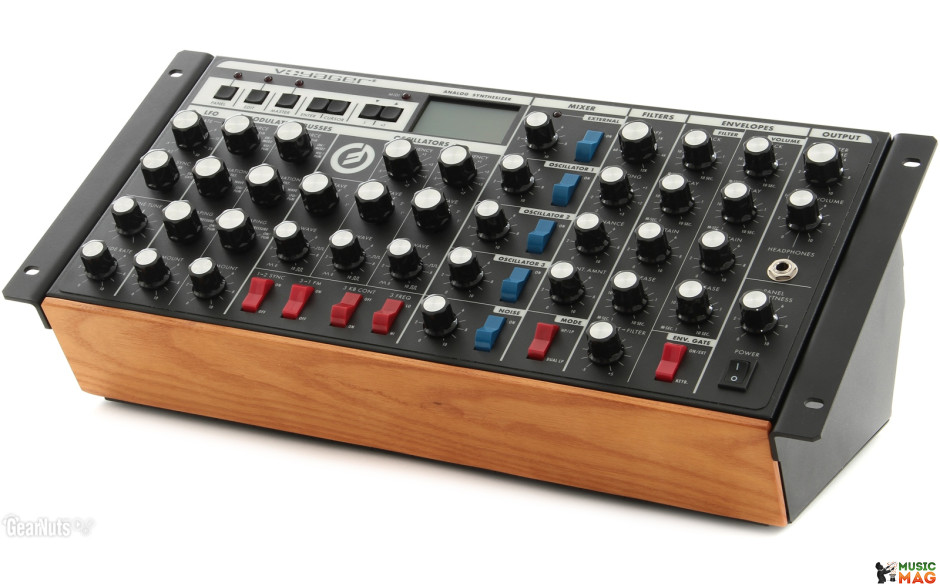

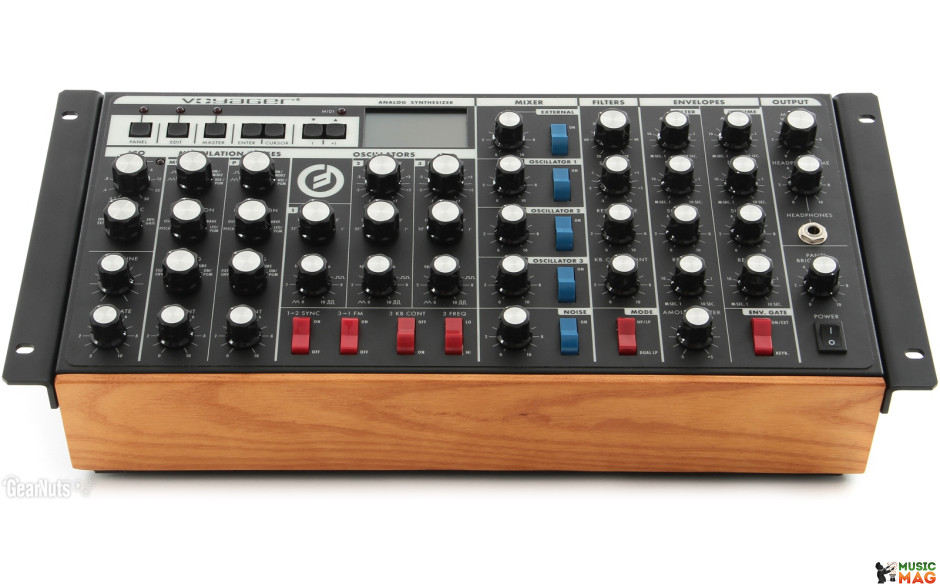

MINIMOOG VOYAGER RACK MOUNT EDITION

Минимоог Воягер Рацк Монт Эдитион

Minimoog Voyager Rack Mount Edition має всі можливості синтезатора Minimoog Voyager Performer Edition, крім клавіатури і сенсорної панелі. Також доданий перемикач режиму аудіовиходів (несиметричні -2 дБ або симетричні +4 дБ), а керуючі входи і виходи (CV / Gate) виконані на двох роз'ємах DB25.Крім того, використовується передня панель з синіми підсвіченими написами (є регулятор яскравості), як у моделі Minimoog Voyager Anniversary Edition або Electric Blue Edition. Модуль можна встановити в рік, де він займатиме висоту в 5 одиниць, або використовувати настільно – в цьому випадку рекомендується придбати дерев'яні бічні ручки.

Технічні характеристики Moog Minimoog Voyager Rack Mount Edition:

• Монофонічний аналоговий сценічний синтезатор
• 3 аналоговых генератора вслух плюс генератор шума:
• Форми хвилі:
• Трикутна
• Пилоподібна
• Квадратна
• Імпульсна зі змінною шириною (ПМ
• Форма хвилі плавно змінює одна одну
• Для всіх генераторів незалежно змінюється налаштування октави,для другого і третього генератора також можливе налаштування +/- 7 півтонів щодо першого
• Можлива жорстка синхронізація генераторів, частотна модуляція
• Класичний фільтр Moog 24dB/oct із можливістю самозбудження
• Можлива робота в паралельному режимі (2 НЧ фільтру) або в послідовному режимі ((НЧ+ВЧ), что позволяет получить полосовой фильтр.
• 2 генератори обгинальних типу ADSR, по одному генератору для фільтра і підсилювача
• Аналоговий підсилювач
• Колеса висоти тону (+/- 5 півтонів) та модуляції (від 0 до 100%)
• Низькочастотний генератор
• Форми хвилі:
• Трикутна
• Квадратна
• Хвиля типу sample&hold
• Згладжений sample&hold
• 2 матриці модуляції, 6х6
• 7 банків із 128 пресетів
• Як додаткові джерела контролю глибини модуляції:
• Колесо modulation
• Велоцити
• Прессуре
• Генератори огинаючої
• Комутація:
• Роз'єми на задній панелі AUDIO OUT RIGHT AND LEFT(МОНО
• Перемикач дозволяє вибрати -2 дБм незбалансовані плаваючі виходи або +4 дБм, 600 Омсимметричные выходы
• МИХЕР ЭХТИН:
• Будь-яке джерело інструментального, лінійного або аудіосигналу комбінується з осцилятором та генератором шуму до фільтрації
• МЕХ УТ / ФИЛЬТР АУДИОИН:
• Роз'єм TRS, який можна використовувати для вставки ефекту між виходом з мікшера і введенням фільтра за допомогою стандартного кабелю
• АЦЦЕССОРЫ ПОРЦ:
• Входи (стандартні роз'єми DB25 male):
• Цонтроль Волтахес:
• Гучність
• ПАН
• Обрізний фільтр
• Хвильовий генератор
• Генератор PITCH
• Мод2 (Зовнішнє джерело MOD)
• Мод1 (Керуюча педаль/глибина ефекту модуля MOD BUS)
• Вхід Sample and Hold
• ЭНВЕЛОПЕС РАТЕ
• ЛФО РАТЕ
• Т.С. Х
• T.S. В
• Т.С. А
• ГАТЭ
• ЛФО СИНЦ
• ЭНВЕЛОПЕС ХАТЭ
• САМПЛЕ АНД ГОЛД ХАТЭ
• РЕЛЕАСЭ
• Т.С. ХАТЭ
• Виходи (стандартні роз'єми DB25 female, VX-351 CV Expander може бути підключений до цього порту для виведення цих сигналів на гнізда 1/4″):
• Клавіатура GATE
• Клавіатура CV
• Кейбоард прессуре ЦВ
• Кейбоард велоцити ЦВ
• Х, И, Z і CV виходи на основі T.S. входів
• MOD 1 і MOD2
• MOD і PITCH колеса
• Виходи MOD BUS
• Фільтр та гучність ENVELOPES
• LFO трикутних і квадратних форм хвилі
• Вихід ступінчастих і згладжених Sample and Hold
• Шум
• МИДИ ИН, ХРУ, УТ
• Роз'єм харчування: 100-240 В, універсальне джерело живлення дозволяє підключити Minimoog Voyager в будь-якій точці світу без адаптерів
• Мікшерний модуль:
• 5-канальний мікшер, змішує аудіоджерела для подальшої обробки фільтрами
• Зовнішня ручка мікшера (праворуч від дисплея) виконує подвійну функцію, яка дозволяє швидко змінювати пресети
• Розташованими зліва ручками налаштовується рівень відповідного каналу
• Розташованими праворуч перемикачами відповідний канал вимикається повністю
• 5 входів для об'єднання зовнішніх джерел звуку до фільтрації
• 5 регуляторів, що дозволяють налаштовувати відносні рівні осцилятора, шуму та зовнішніх вхідних аудіосигналів
• 5 вхідних перемикачів для швидкого перемикання окремих звукових сигналів
• Зовнішній індикатор рівня дозволяє виконавцеві встановити належний зовнішній рівень звукового сигналу
• Канал EXTERNAL відноситься до зовнішнього звукового джерела
• Модуль осциляторов:
• 3 широкосмугових стабільних VCO (Voltage Controlled Oscillators) зі змінною формою хвилі
• 2 регулятори частот: змінюються частоти осцилятора № 2 і № 3 по відношенню до осцилятора № 1 в діапазоні + / -7 півтонів
• 3 селектори вибору октави [OCTAVE]: загальний діапазон — 6 октав
• 3 селектори WAVE плавно налаштовують форму хвилі кожного з осциляторів в порядку:
• Трикутна
• Пилоподібна
• Прямокутна (широка)
• Прямокутна (вузька)
• Перемикач 1-2 SYNC: синхронізація хвильових форм генератора № 2 з частотою осцилятора № 1 для різких тембрових ефектів
• Перемикач 3-1 FM забезпечує лінійну частотну модуляцію генератора № 1 від генератора № 3
• Перемикач 3 KB CONT відключає генератор № 3 від контролю зі сторони клавіатури, що дозволяє йому працювати автономно на одній частоті
• 3 FREQ перемикач знижує частоту генератора №3 до субзвукового діапазону, що дозволяє йому працювати як низькочастотному аудіо- або осцилятору модуляцій
• Модуль фільтрів:
• Режим Dual Lowpass і Highpass-Lowpass включає в себе подвійні фільтри верхніх і нижніх частот
• Подвійний Lowpass режим складається з двох паралельнихНЧ-резонансних фільтрів Муга, по одному на вихідний канал
• Highpass-Lowpass режим складається з фільтрів Муга: пропускаючий фільтр низьких частот з'єднаний послідовно з пропускним фільтром високих частот
• CUTOFF: контроль вирізування заданих частот обох фільтрів на всьому звуковому діапазоні (налаштовується вихідна частота зрізу обох фільтрів)
• Регулятор SPACING встановлює різницю в частоті між фільтрами в діапазоні більше +/- 3 октави
• Регулятор RESONANCE встановлює рівень резонансу обох фільтрів від нуля (чистый отзыв) к пику самовозбуждения
• Регулятор KB CONT AMOUNT встановлює рівень стеження за клавіатурою, тобто залежність частоти зрізу фільтрів від висоти натиснутої клавіші
• Перемикач Dual Lowpass/Highpass-Lowpass дозволяє вибрати між подвійним фільтром НЧ або послідовнимиВЧ-НЧ фільтрами
• Живлення безпосередньо від мережі змінного струму 100-250 В
• Габарити синтезатора: 483×184×222 мм
• Вага: 6,8 кг
