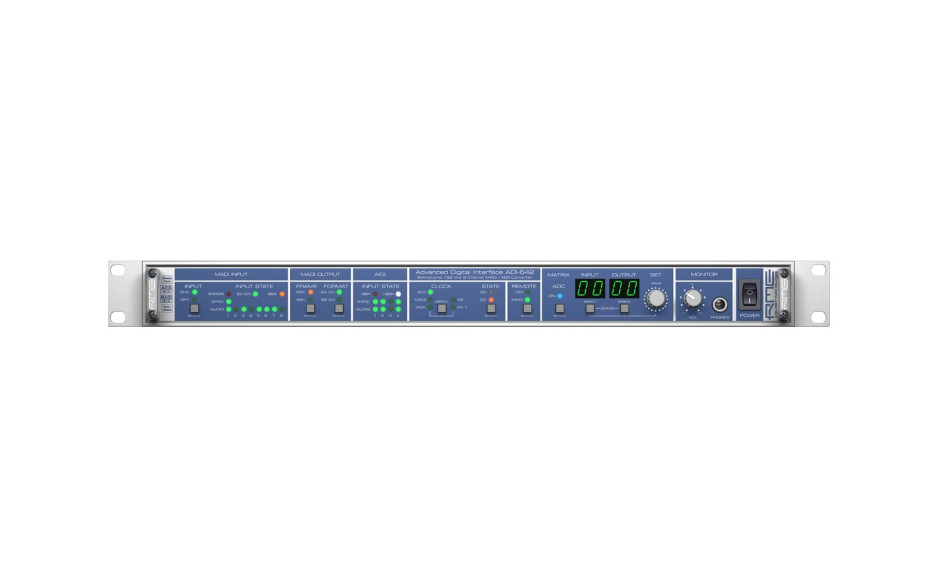

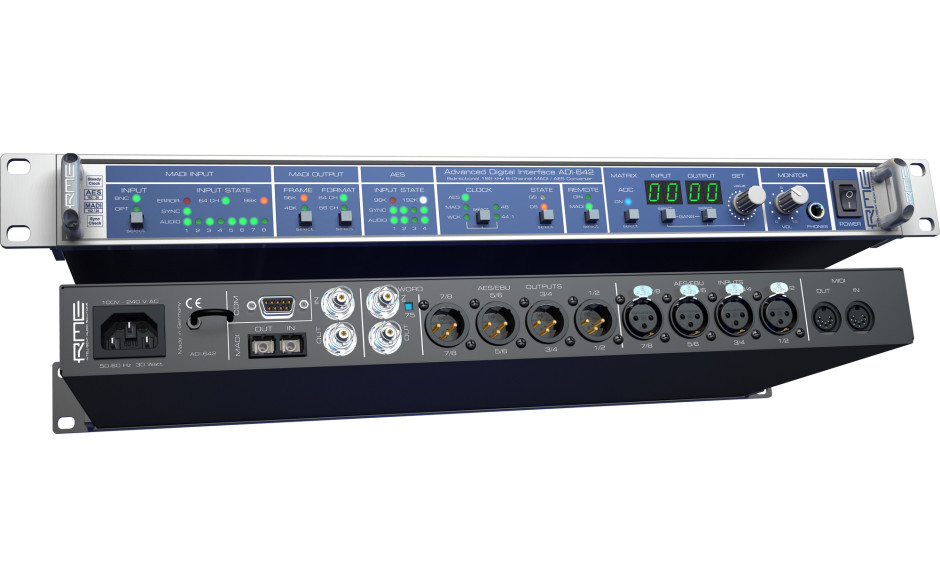

RME ADI-642
RME ADI-642 Опис
РМЕ АДИ-6428-канальний ЦАП/АЦП конвертер, з форматів MADI в AES і навпаки і є останнім доповненням до дуже успішної серії RME MADI. Серед інших відмінних рис, RME ADI-642 може служити як ідеальний AES / EBU інтерфейс для Hammerfall DSP MADI з карткою PCI.А найбільш видатною особливістю є простоту використання 72х72 матриці маршрутизації, за допомогою якої можна призначити окремий канал входу на кожен канал виходу, що дозволяє вільно конфігурувати всі 64 MADI канали і 8 AES каналів.
Основні особливості:
- Пряма підтримка MADI двомісні та чотиримісні Wire.
- Автоматична компенсація затримки під час використання більш ніж одного блоку.
- Аналоговий вихід на монітор стерео до 192 кГц.
- Детальне відображення статусу для MADI та AES.
- Повністю віддалене керування через MIDI.
- Передача MIDI даних через MADI.
- SteadyClock для максимального зниження джиттера та годинник регенерації.
- AES/EBU интерфейс для HDSP MADI от RME.
- AES/EBU коммутационный блок для любого устройства MADI.
- Цифровий Multicore дозволяє передачу сигналу на великі відстані за допомогою одного кабелю.
- MADI коаксіальний / оптичний перетворювач чи навпаки.
- MADI перерозподільник, комутаційної панелі та маршрутизатора.
- AES/MADI вставки.
- MADI злиття.

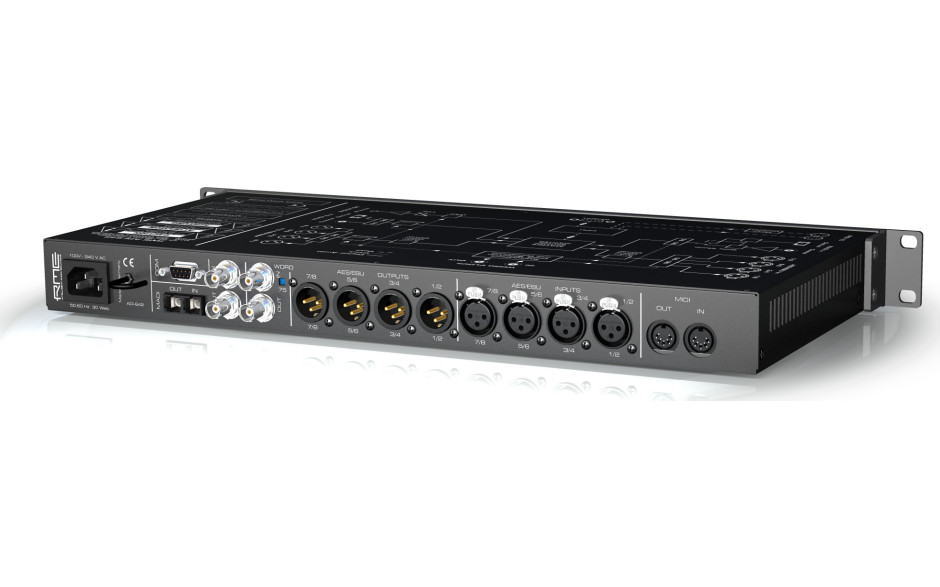

Підключення:
- 1 х MADI I/O (оптичний та коаксіальний)
- 4 х AES/EBU I/O
- 1 х MIDI вхід/вихід
- 1х стерео DA (телефоны)
- Com-портів введення/виведення (RS232)
- Ворд Цлоцк И/О
- RME віддаленого
Технічні характеристики:
- Шематиц Виеш.
- Вхідний MADI: 1 х BNC, 1-кратним оптичним
- Вихідний MADI: 1 х BNC, 1-кратним оптичним
- Вхідний AES/EBU: 4 х XLR, електрично ізольований, високочутливий вхідний каскад (<0,3 Vpp), SPDIF сумісний
- Вихідний AES/EBU: 4 х XLR, збалансований трансформатор, 5 Vpp
- Вхідний word clock: BNC, ланцюги сигналу адаптації (1,2 Vpp)
- Вихідний word clock: BNC, низький імпеданс опору, 4 Vpp 75 Ом
- MIDI вхід та вихід: за допомогою двох 5-контактних DIN роз'ємів
- Синхронізація джерел: MIDI, AES, Word Clock, внутрішні
- Varipitch: від вхідного сигналу або Word Clock
- Частоти дискретизації: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, змінної (синхронізації / Word Clock)
- Частота дискретизации диапазон: MIDI: 32 – 192 кГц, Word Clock: 27 кГц – 200 кГц, AES: 28 кГц – 200 кГц
- Jitter: Внутрішній годинник <1 нс, зовнішній годинник <1 нс
- Jitter придушення: > 30 дБ (2,4 кГц)
- Jitter чутливість: всі ФАПЧ працюють безпомилково навіть при 100 н
- Внутренний режим переключения PS, 100 В - 240 В AC, 20 Вт
