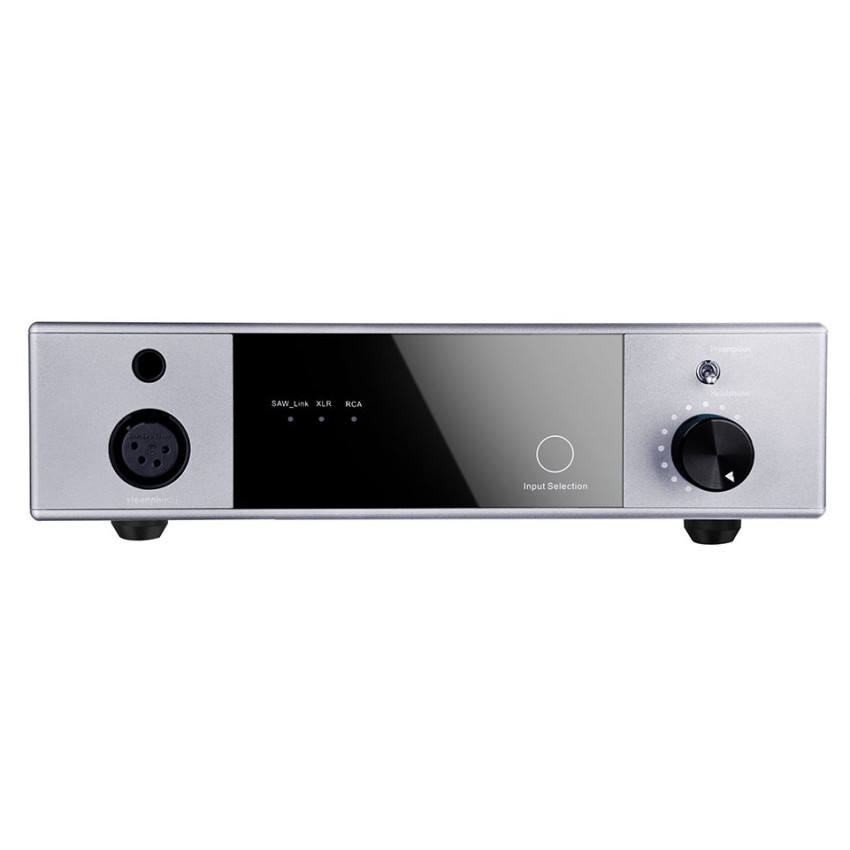

Підсилювач для навушників Soundaware P1 Grey

У 2011 році компаніяСоундаваревипустила музичний плеєр A100, який був розроблений спеціально для навушників із високим та середнім опором. Пізніше архітектура була оптимізована в моделях A200, A280 і повністю перетворена на версію з балансним виходом в A300.

Вбудований інтерфейс підсилювача для навушників розроблений в основному для простого використання, не для hi-end. На численних виставках електроніки розробники випробували різні комбінації Hi-Fi, у тому числі референтні підсилювачі з власними плеєрами, але якість звуку цих підсилювачів не виправдали очікування.Щоб вирішити цю дилему, компанія вирішила розробити власний балансний флагманський підсилювач. Метою розробки було покращене поєднання референтного звучання Soundaware.
Говорячи пропідсилювачах,Соундавареперепробували багато пристроїв.Підсилювач, Який функціонує як вхідний підсилювач, може більшою мірою зберегти дані джерела з низьким електричним рівнем, і в той же час знизити спотворення і виводити більшеантиінтерференції, високої напруги та струму аналогових сигналів. Він також вимагає точного керування гучністю, різноманітного захисту, колокації та сумісності з різнимиаудіовиходами.

Фактично, незалежний підсилювач для навушників повинен забезпечити нижче спотворення, потужний вихід, хорошу систему демпфування для полегшення відтворення з різним опором, акумулювати чутливість всіх типів навушників за будь-яких обставин. В такому випадку,підсилювачзнаходиться на рівні для відновлення реальних даних моделювання. Звичайна інтегральна схема призначена для застосування з більшістю HIFI обладнання, її продуктивності буде недостатньо для роботи із сучасними флагманськими навушниками. В результаті, перед виробникомстолзадача – разработать проприетарный, дискретный усилитель.

Преміум матеріалидля ключових компонентів
P1 спроектований як флагманський баланснийпідсилювачУсилитель для наушников с независимым источником питания. Ключевая часть премиальных компонентов включает высокоэффективную схему фильтров, аналогичную той, что была на A300, hi-end трансформаторы Talema, четыре LT ULTRA Low Noise, мощные вторичные регуляторы и лучшие HIFI.аудіоконденсатори,такі якNichicon FG, MUSE з 30 000 uf. У режимі попереднього підсилювача, P1 забезпечує тільки живлення допідсилювача, а потім застосовує вторинний регулятор LT ULTRA Low Noise, відключаючи загальне джерело живлення підсилювача навушників. Таким чином, він збагачує виключно режим попереднього підсилювача місткістю майже 30 000 uf для фільтрації шумоподавлення. В результаті отримуємо попередній підсилювач з чистою і потужною якістю вихідного сигналу.

Режим попереднього посилення
ПідсилювачP1 утилізує балансні та не балансні вхідні інтерфейси на додаток до одного аналогового входу спеціально для Soundaware MR1 - SAW_link. Два режими посилення підтримують: 1) низьковольтний лінійний вхід від AUX та мобільних плеєрів; 2) вхідна напруга високого рівня, 4В RMS для небалансового та 6В RMS балансного режиму.У той же час P1 використовує еталонні конденсатори з високопродуктивних розряду, високоточний буфер і схему підсилювача,кастомнийпотенціометр ALPS 5%, що свідчить про те, що P1 можна порівнятиз С290 М під час роботи в режимі чистого попереднього підсилювача. Hi-end конденсатори німецького виробництва забезпечують чудове відтворення музики.

Режим підсилювача для навушників
Коли P1 працює в режимі підсилювача для навушників, вихідпідсилювачабуде неактивним. Попередня ампліфікація, зв'язок та регулювання гучності знаходяться у робочому режимі тільки для вихідної буферної схеми. Таким чином, попереднє посилення, регулювання гучності та вибір посилення, як і раніше, поділяють більшість частин схеми.підсилювачащо дозволяє вивести звучання на той же рівень, що і зпередусиллям. Розробка підсилювача для навушників P1 була зосереджена на пошуку прозорості, високої якості, глибини, коефіцієнта демпфування та низького спотворення. Після 4-х кратного відбору проб, кожна зяких складалася з більш ніж 20 зразків, Soundaware нарешті вибрали схему Class A, якамає повний поділ каналів, високу напругу (майже +-30 В), великий коефіцієнт демпфування, триступеневий підсилювач та повний баланс. Збалансована схема підсилювача для навушників використовує диференціальний вхід типу PNP для досягнення високого вхідного імпедансу, низького рівня шуму та більшої динаміки.Крім того, фільтрація першого порядку та фазова компенсація сприяють збереженню інформації, допомагають позбутися позасмугового шуму та ефективно пригнічують активний фазовий зсув. Спотворення кросовера вдалося видалити за допомогою двох наборів високошвидкісних джерел струму та динамічних схем управління RBE.Додавання дегенеративної та провідної схеми компенсації фази призводить до зниження перехідних та інтермодуляційних спотворень. Завдяки 60В джерелу живлення і 4А вихідному струму на не балансному виході, більше демпфування дозволяє P1 максимально легко тягнути всі види навушників флагманських з високою і низькою чутливістю, не кажучи вжепро звичайнімоделях.

Прослуховування ранніх прототипів P1 почалося на різнихаудіовиставкаху квітні 2017 року. Попри хороші відгуки, виробництво починалося, т.к. Soundaware вважали, що пристрій не відповідає всім критеріям флагманського продукту. Процес виготовленняпідсилювачаP1 запустився набагато пізніше, після безлічі модифікацій та тестування.

Витративши стільки часу на розробку P1, налаштуванняпідсилювача, посилаючись на Accuphase C290V, представляє найкращий музичний вираз, працюючи незалежно від динаміків монітора або домашніх акустичних систем HIFI.
Лінійна вихідна потужність з низьким рівнем шуму
Вбудований уUSB-вихід,малошумнийFPGA D300REF решает проблему ограниченной емкости мобильных плееров. Подключите линейный источник питания MR1 к USB, и вы получите более ясное и прозрачное звучание. Если вы подключаете MR1 через SAW-link напрямую, а другие плееры через 3.5 мм интерфейс RCA к P1, производительностьпідсилювачабуде так само ефективною, як і настільного комп'ютера. Флагманські портативні плеєри MR1, підключені P1, можуть виконувати функцію настільного плеєра за допомогою Wi-Fi.

Специфікація

• Вага: ~ 4 кг
• Кольори: синій, сріблястий
• Напруга: 115, 230 В
• Розмір: 22*20*5,5 см
• Загальні вбудовані засоби захисту:
• 1. Вимкнено вхід постійного струму
• 2. Вимкнення високої температури
• 3. Захист від короткого замикання на виході
• Параметри інтерфейсу:
• Вихідний вихід для навушників з роз'ємом 6,35 мм
• Вихід для чотириядерних XLR-навушників
• Вибір входу
• Перемикач підсилювача / навушників
• Кнопка гучності
• Аналоговий вхід:
• XLR збалансований аналоговий вхід
• Аналоговий вхід RCA
• Аналоговий вхід Saw_Link
• Аналоговий вихід:
• Аналоговий вихід RCA
• XLR збалансований аналоговий вихід
• Кнопка увімкнення-вимкнення:
• Вимикач посилення
• Інтерфейс USB з лінійним живленням
• Ac Input: SOUNDAWARE Індивідуальний запобіжник HIFi в гнізді живлення
• Параметри (перевірено на зразках):
• Режим попереднього підсилювача:
• (XLR ≈ RCA)
• ТХД+Н: 0,001%
• СНР: 126дб
• Динамічне співвідношення: 121db
• Режим підсилювача навушників:
• (Single-end ≈ збалансований)
• ТХД+Н: 0.0007%
• SNR: 128 дБ
• 1. Максимальна вихідна потужність: POPM: максимальний 50-відсотковий максимальний рівень, максимум 4A короткий час та стабільний струм
• 2. Номінальна вихідна потужність: (Перевірено на зразках, може трохи відрізнятися на основі різних зразків, спотворення вихідного сигналу означає спотворення <= 0,003%)
