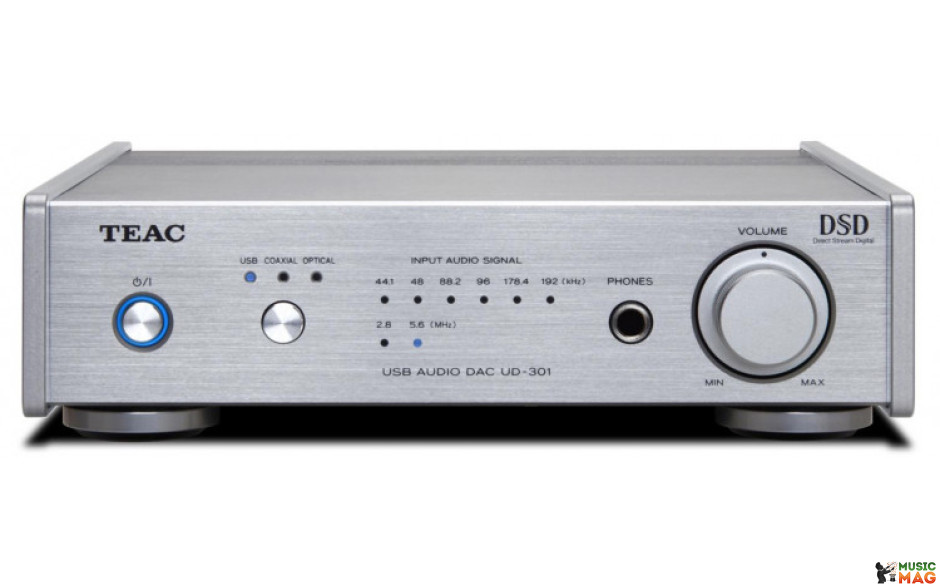

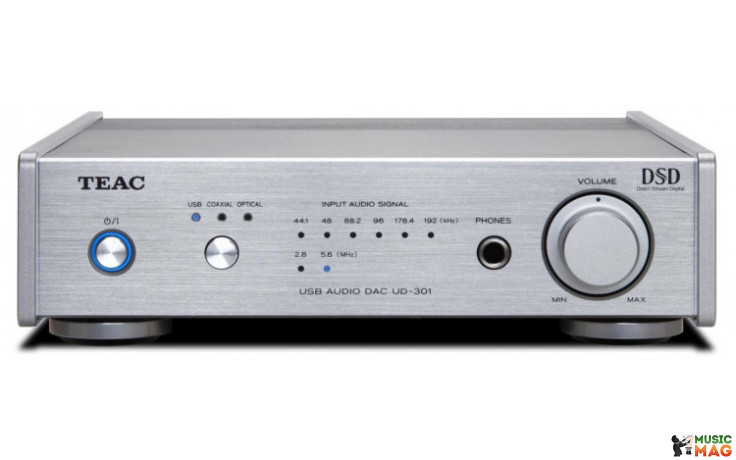

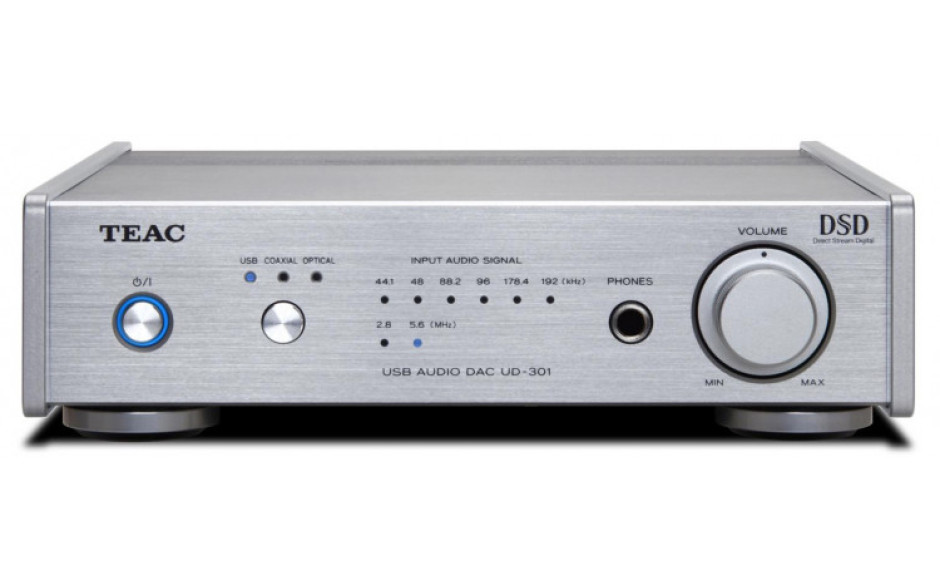

ЦАП TEAC UD-301-X/S

Токийская электро-акустическая компании (Tokyo Electro-Acoustic Company), более известная почитателям высококачественного звука как TEAC, объявляет о выпуске нового, более доступного USB ЦАП. Модель называется Teac UD-301-X и разработана она на основе текущей, более высококлассной модели UD-501. Новая базовая конструкция аналогична старшей модели, включая симметричный (балансный) двухканальный вход, два ЦАП Burr-Brown PCM1795 от компании Texas Instruments и высококачественный блок питания с тороидальным трансформатором.

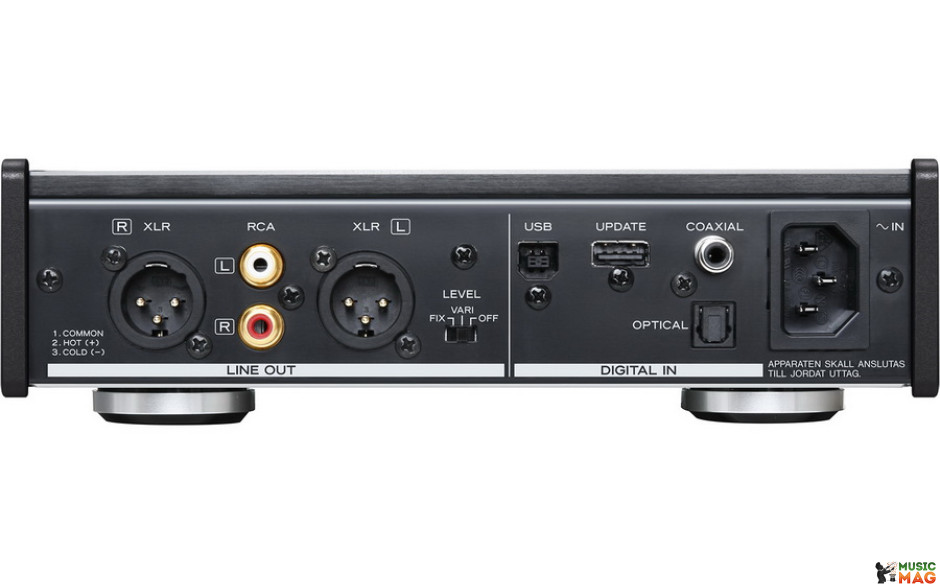

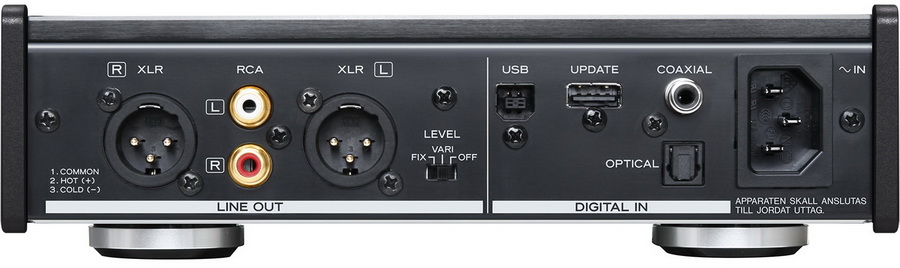

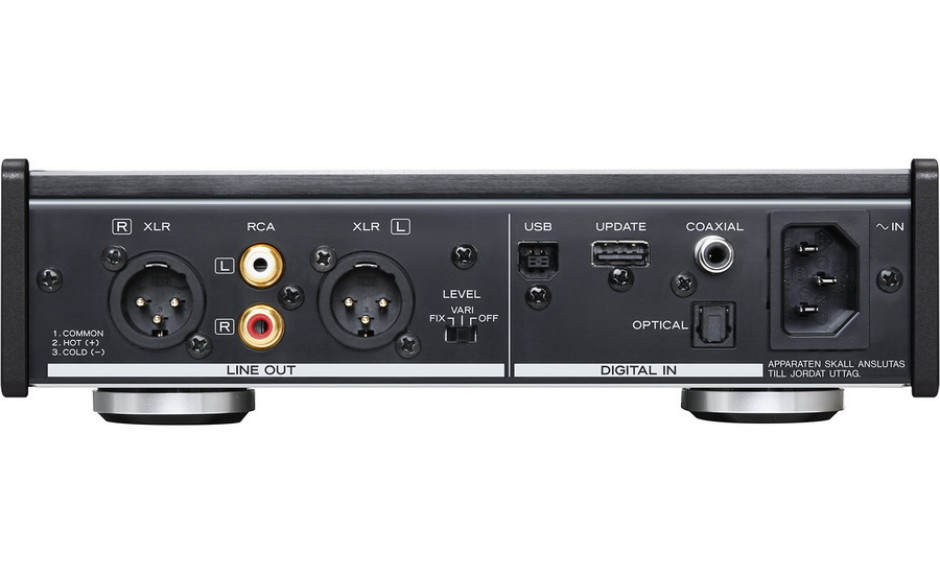

Новый ЦАП Teac UD-301-X через вход USB работает с аудиофайлами формата DSD 2,8/ 5,6 МГц, в то время как аудиофайлы формата PCM ограничены по частоте дискретизации и разрядности кодирования, лишь 192 кГц / 24 бит (по сравнению с 384 кГц / 32 бит у модели UD-501). Есть и оптический, и коаксиальный цифровые входы, с поддержкой до 192 кГц / 24 бит, аналоговый звуковой сигнал выводится на разъемы типов RCA и XLR.

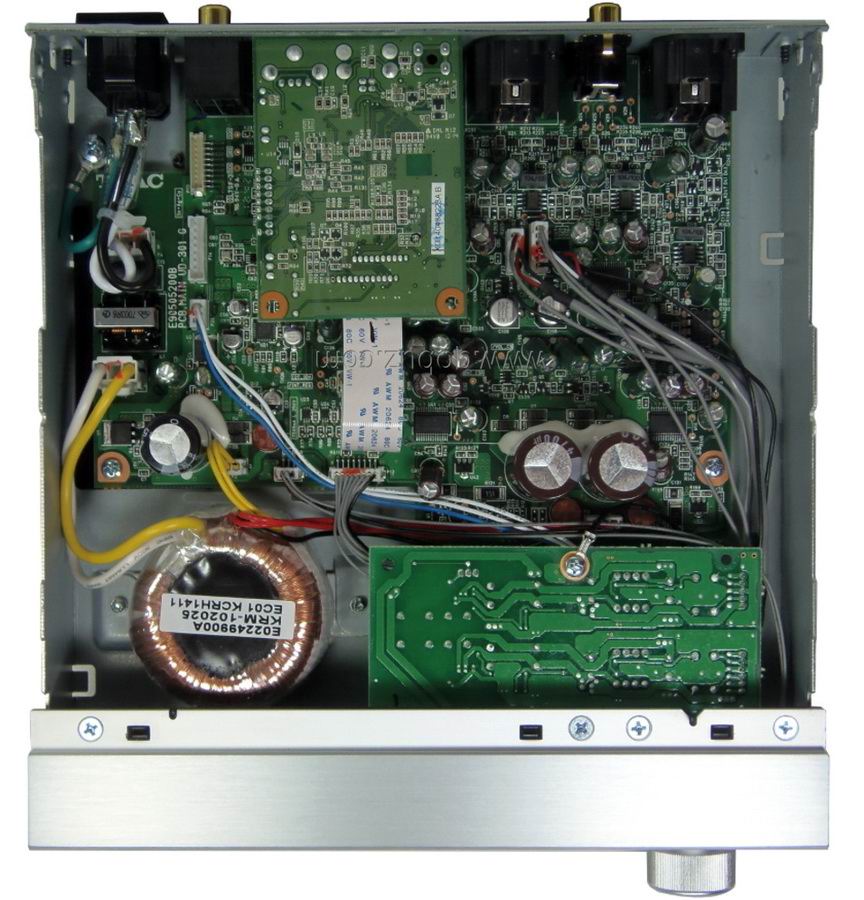

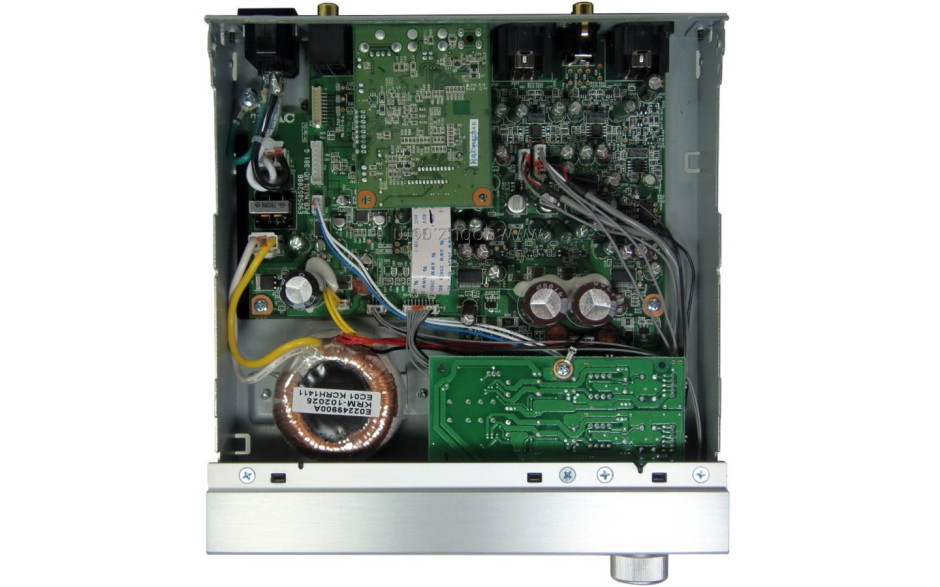

В схеме TEAC UD-301-X предусмотрена возможность повышения частоты дискретизации любых входных сигналов до 192 кГц, для обеспечения более точной обработки. При желании это преобразование можно отключить. Аппарат построен на базе высококлассной микросхеме ЦАП BurrBrown PCM1795 (по одной на канал), а в аналоговой цепи используются операционные усилители Muses японской фирмы NJR (также по одному в каждом канале), разработанные специально для аудиоустройств. Схема устройства выполнена по принципу двойного моно, что обеспечивает хорошее разделение стереоканалов и выразительную звуковую картину с точной расстановкой образов. В блоке питания TEAC UD-301-X используется тороидальный трансформатор с низким уровнем излучаемых помех и существенным запасом по отдаваемой мощности.

Кроме собственно ЦАП, устройство содержит усилитель для наушников, который развивает выходную мощность 2 х 100 мВт при работе на 32-омную нагрузку. В этом усилителе сведено к минимуму использование разделительных конденсаторов (схемотехника CCLC), что позволило минимизировать искажения звука. Для регулировки громкости используется аналоговый потенциометр. Аппарат оснащен балансными и небалансными аналоговыми выходами, а уровень его сигнала может быть фиксированным и регулируемым. В последнем случае TEAC UD-301-X можно подключить непосредственно ко входу усилителя мощности или активной акустики. Цифроаналоговый преобразователь UD-301-X имеет также встроенный усилитель для непосредственного прослушивания музыки через наушники. Выходная мощность по каждому каналу составляет 100 мВт.

Характеристики TEAC UD-301-X

• Диапазон частот: 5 Гц - 55 кГц (-3 дБ, частота дискретизации 192 кГц)
• Соотношение сигнал/шум: 105 дБ
• Искажения 0,0015% (1 кГц, частота дискретизации 192 кГц)
• ЦАП: 2 x BurrBrown PCM 1795
• Конверсия входного сигнала: до 192 кГц (отключаемая)
• Вход: USB USB 2.0 тип B, асинхронный, DSD (2,8 / 5,6 МГц), PCM (до 192 кГц), битрейт (16, 24, 32 бит)
• Вход: коаксиальный RCA, PCM (до 192 кГц), битрейт 16 / 24 бит
• Вход: оптический PCM (до 96 кГц), битрейт 16 / 24 бит
• Выходы: XLR максимальный уровень + 14 dBu, выходной импеданс 200 Ом
• Выход: RCA максимальный уровень 2 В, выходной импеданс 100 Ом
• Выход на наушники: Jack 6,3 мм, выходная мощность 2 х 100 мВ (32 Ом, 0,1% искажений)
• Сопротивление наушников: от 8 до 600 Ом
• Потребляемая мощность: 10 Вт
• Габариты (ШхВхГ): 215 x 61 x 238 мм
• Вес: 2 кг
