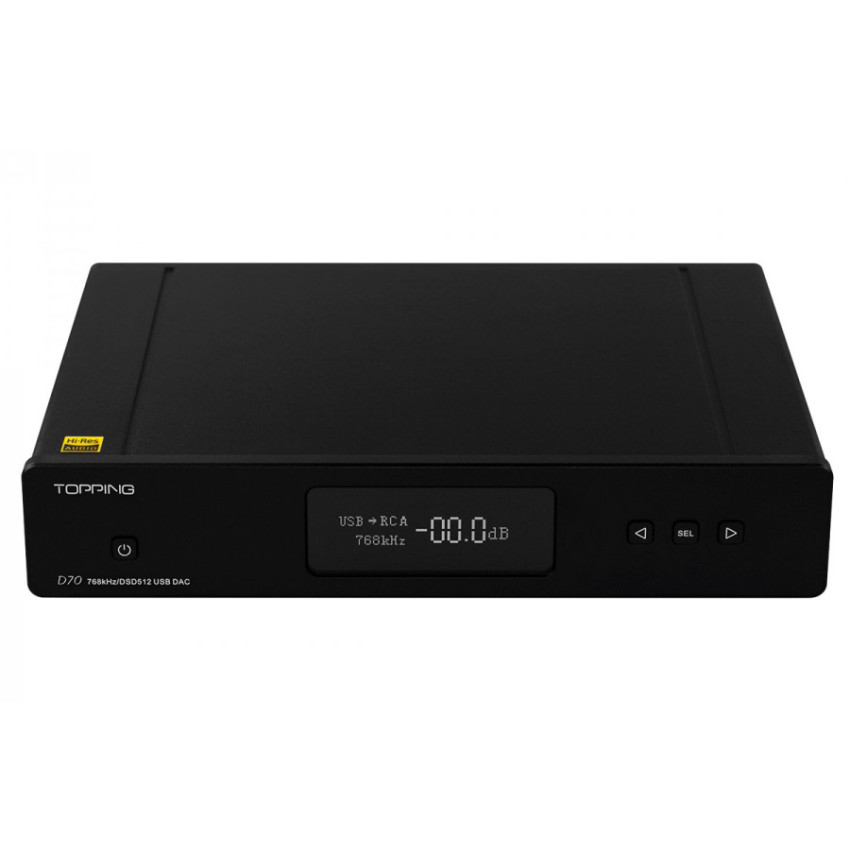

ЦАП Topping D70 Black

Что за D70?

DAC Topping D70 обладает множеством решений, характерных для высококачественного аудио продукта. Мощные чипы цифро-аналогового преобразования, clock-генераторы со сверхнизким джиттером, интерфейсы последнего поколения и универсальность. Этот цифро-аналоговый преобразователь обеспечивает исключительно высокое качество воспроизводимого звука, отличающееся великолепной прозрачностью и насыщенностью.

Два AK4497 и генераторы частоты Accusilicon

Микросхема ЦАП AK4497 от AKM является в настоящее время флагманом бренда, обеспечивающим эффективное и точное декодирование. D70 объединяет пару этих чипов — по одному на канал. 4497 обеспечивает для D70  THD + N -116 дБ и динамического диапазона 131 дБ. Кроме того аппарат работает с сигналом PCM до 32 бит 768 кГц и нативно с DSD до DSD512.

Чипы преобразования объединены с парой высокочастотных фемтосекундных клок-генераторов AccuSilicon 45,1584 МГц и 49,1520 МГц. Это позволяет идеально синхронизировать сигналы данных для впечатляющего ослабления джиттера.

Связь и особенности

Благодаря множеству функций и подключений Topping D70 может быть интегрирован в подавляющее большинство аудиосистем, предлагая большое количество вариантов его установки и использования. Со стороны входного разъема устройство предлагает AES / EBU, коаксиальный SPDIF, Toslink, USB и I2S (LVDS через HDMI) входы, так что на чём бы не работал ваш транспорт — D70 будет совместим. Отдельно стоит обратить внимание, что I2S вход имеет несколько выбираемых режимов для адаптации к другим устройствам с I2S LVDS интерфейсом. Выход включает балансную XLR пару и не балансную RCA пару. В меню пользователя вы можете выбрать режим работы: на один из выходов или одновременно на два.

D70 также может быть использован как предварительный усилитель, поскольку он включает в себя регулятор громкости от -99 дБ до 0 дБ. Однако эту функцию регулировки громкости можно отключить, чтобы D70 можно было использовать только в качестве ЦАП с постоянным максимальным выходным уровнем в 4В среднеквадратичного значения для выхода XLR и 2В для выхода RCA.

Интерфейсы USB XMOS XU208 и SPDIF AK4418

Опять же, на стороне своих цифровых интерфейсов Topping выбирает качество и производительность, интегрируя высокопроизводительные чипы. Для интерфейса USB был выбран чип XMOS XU208, поддерживающий высокие частоты дискретизации до 32 бит 768 кГц в PCM и до DSD512. Для сигналов SPDIF микросхема AK4118, которая обеспечивает самый низкий джиттер на рынке для этого типа интерфейса. Поэтому этот чип используется для оптических, коаксиальных и AES-входов и позволяет достичь частоты дискретизации 24 бит 192 кГц.

Невероятно качественная схема

В то время как чипы преобразования и интерфейса, используемые в D70, представляют собой лучшее, что делается в настоящее время, остальная часть схемы должна быть непревзойдённой? что бы максимально раскрыть заложенный потенциял. Например, печатная плата содержит 4 конденсатора Nichicon FW 3300 мкФ в качестве резерва мощности для конденсаторов AK4497 и 8 конденсаторов Nichicon Muse для подключения выходных сигналов. Выходная цепь состоит из серии из 3 AOP LME49720, высокоточных резисторов Vishay и конденсаторов WIMA. Схема источника питания, с другой стороны, содержит линейные регуляторы со сверхнизким шумом и низким падением напряжения (LDO) TPS7A4701 и TPS7A3301. Всё вместе предлагает вам потрясающее воспроизведение звука с невероятной точностью.

Характеристик Topping D70:

• Чип ЦАП: два AK4497
• Интерфейс USB: XMOS XU208
• SPDIF интерфейс: AK4418
• Входы
  • I2S LVDS (HDMI)
  • Оптический Toslink
  • USB-B
  • коаксиальный SPDIF
  • AES / EBU
• Поддерживаемые частоты дискретизации
  • USB: PCM до 32 бит 768 кГц / собственный DSD до DSD512 / DSD DoP до DSD256
  • I2S: PCM до 32 бит 768 кГц / DSD до DSD512
  • Коаксиальный, Оптический, AES: PCM до 24 бит 192 кГц
• Выходы:
  • балансный XLR
  • не балансный RCA
• THD + N
  • RCA: <0,0004% при 1 кГц A-взвешивании
  • XLR: <0,0004% при 1 кГц A-взвешивании
• SNR
  • RCA:> 118 дБ @ A-взвешивание
  • XLR:> 127 дБ @ A-взвешивание
• Выходное напряжение:
  • RCA: 2Vrms @ 0dBFS
  • XLR: 4Vrms @ 0dBFS
• Шум
  • RCA: <2,4 мкВ
  • XLR: <1,8 мкВ
• Перекрёстные помехи:
  • RCA: -128 дБ при 1 кГц
  • XLR: -137 дБ при 1 кГц
• Общие
  • Электропитание AC110V / AC220V 50 Гц / 60 Гц (переключаемый) через IEC (кабель в комплекте)
  • Материал корпуса Алюминий
  • Размеры 25 х 19,5 х 5 см
  • Вес 1.9kg
• Комплект:
  • Топпинг DX70
  • ИК-пульт дистанционного управления
  • USB-кабель
  • кабель питания
  • руководство пользователя
