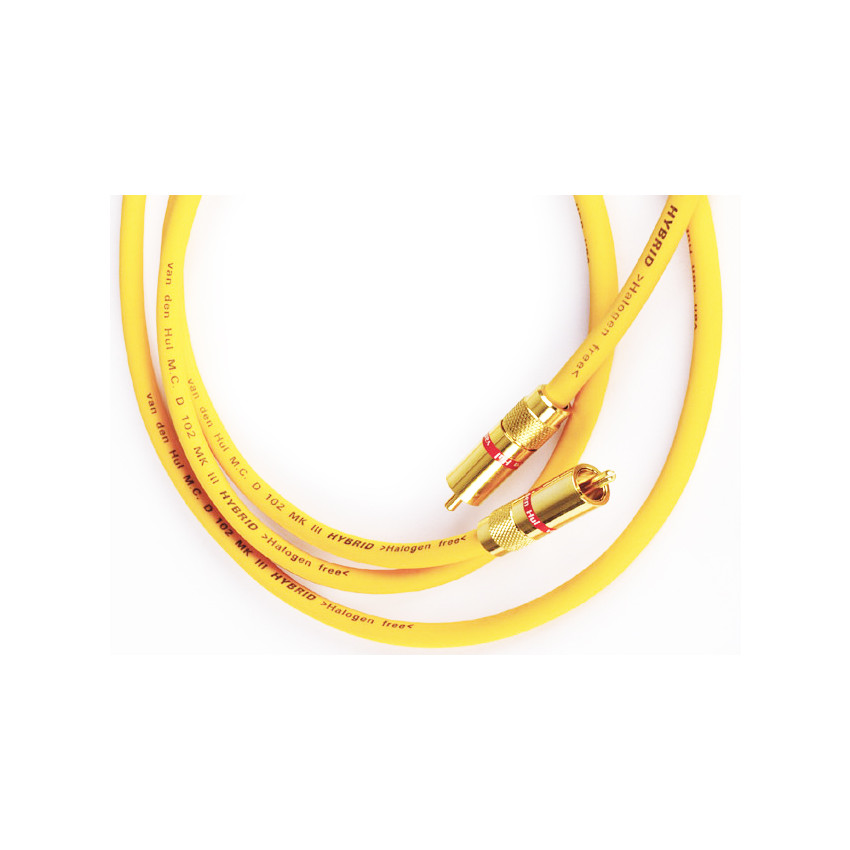

Van Den Hul D-102 III Hybrid - 1
Van Den Hul D-102 III Hybrid - 1 Опис
D-102 III Hybrid є дуже гнучкий симетричний кабель теплого жовто-жовтогарячого кольору з трьома шарами екранування. Два центральні провідники скручені з 40 жил, виготовлених з високоякісного матеріалу MC OFC (Matched Crystal Oxygen Free Copper - безкиснева мідь з узгодженою кристалічною структурою) з дуже щільним покриттям зі срібла високого ступеня очищення.Поверх кожного центрального провідника є додатковий шар насичений LSC. Цей додатковий шар значно підвищує якість передачі сигналу за рахунок створення електричних зв'язків на мікрорівні та перетворення зовнішнього магнітного поля навколо провідника у електричний сигнал. Активний опір кожного центрального провідника становить 5,5 Ом на 100 метрів.
Місткість між двома внутрішніми провідниками не перевищує 37 пФ/м. Тому при симетричному використанні в системах із високим імпедансом загальні втрати та фазовий зсув залишаються дуже низькими. При несиметричному використанні обидва внутрішні провідники можуть бути скручені разом, а в якості зворотного дроту може використовуватися екран кабелю.
Ізоляція двох центральних провідників виготовлена із спіненого поліетилену. Один провідник має ізоляцію білого кольору, а інший – коричневого. Центральні провідники оточують спеціально оброблені штучні волокна наповнювача, що забезпечують чудовий захист від втрат, причиною яких є підвищення вологості всередині кабелю під час тривалої експлуатації.
Потрійне екранування складається з двох спіральних шарів, що включають в сумі 180 жил, виготовлених з високоякісного матеріалу MC OFC з щільним покриттям зі срібла дуже високої чистоти, між якими знаходиться додатковий шар зі стрічки, насиченої матеріалом LSC. Зовнішня оболонка теплого жовто-жовтогарячого кольору виготовлена з матеріалу Hulliflex 4.
Тип кабелю | Двопровідний, Екранований |
Матеріал провідника | посріблена мідь + LSC |
Галузь застосування | Міжблочний кабель (балансне або небалансне підключення) |
Ефективний переріз провідника / Кількість жил | Центральна жила: 0.31 мм²/~AWG 22/40; Екран: 180 |
Зовнішній Ø | 7,25 мм |
Опір (20 °C / 68 °F): | Провідник: 5,5 Ом/100м Екран: 0,62 Ом/100м |
Місткість | 37 пФ/м |
Хвильовий опір | 110 Ом (у балансній кофігурації) |
Ізоляція/Електрична міцність діелектрика/ Test Voltage | Обплетення: HULLIFLEX ® 4/300 (rms); Центральная жила: полиэтиленовая пена |
Типи конекторів | РИА–щ,с |
