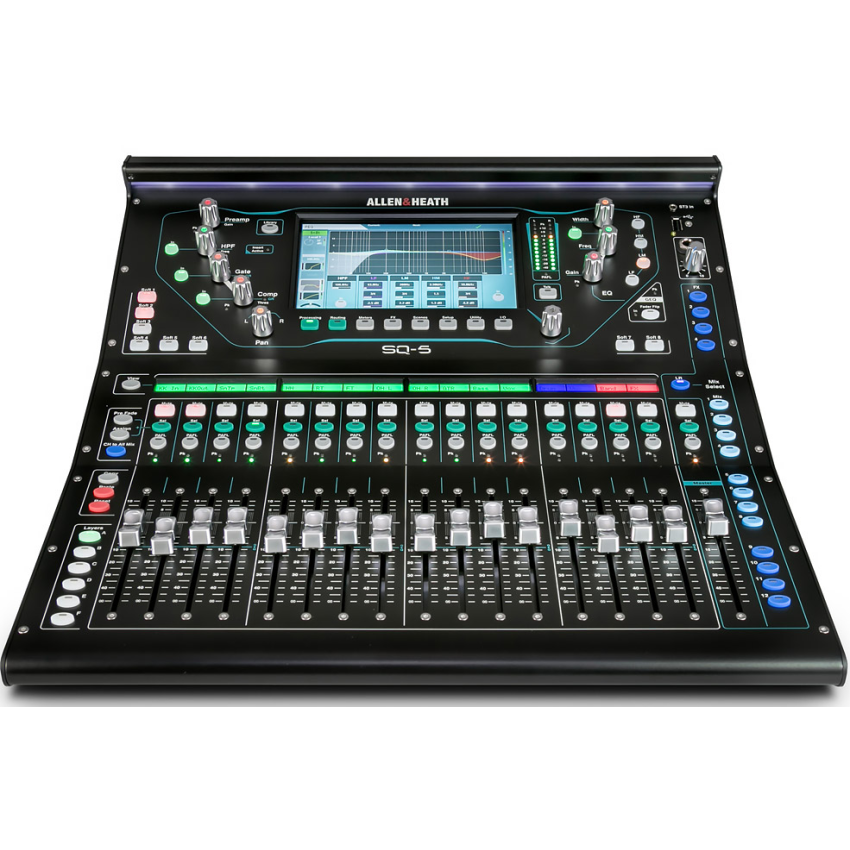

Allen Heath SQ-5

ALLEN HEATH SQ-5 - цифровой микшерный пульт, 96кГц, сенсорный экран 7", 16+1 моторизированный фейдер, 6 слоев (96 канальных линеек), поддерживает 48 входов / 36 шин, 16 локальных mic/line входа + 2 стерео TRS 1/4 + 1 TRS 1/8, 12 XLR+ 1 стерео TRS 1/4 локальных line выходов, 1 AES выход, 8 стерео FX процессоров, интерфейс SLink, 1x I/O слот расширения, Ethernet, DAW 32х32 USB мультитрек + прямая запись на USB устройство, пользовательские 8 софт клавиш, 12 стерео миксов + 3 стерео матрицы + Main LR, 8 Mute и 8 DCA групп, полная обработка на входных и выходных каналах, RTA, автомикшер, 440х515х198 мм, 10,5 кг.

Основные особенности ALLEN HEATH SQ-5:

• - FPGA процессор XCVI Core
• - дискретизация 96 кГц
• - задержка прохождения аудио сигналов в системе <0,7 мс.
• - 16 физических входов с предусилителями (расширение до 48 входных каналов)
• - 32 выходных канала (Физические выходы: LR, 12 моно/стерео микс, 3 стерео Matrix)
• - AES выход
• - 17 фейдеров/6 слоев
• - встроенная обработка DEEP (эмуляции компрессоров и предусилителей и т.д.)
• - 8 стерео FX Engines + выделенные возвраты
• - слот для установки интерфейсных карт: Dante, Waves и др.
• - встроенный рекордер SQ-Drive
• - записи в формате 96 кГц напрямую на USB и жесткие диски.
• - 32x32 аудиоинтерфейс USB
• - 8 программируемых кнопок
• - выделенные физические элементы управления
• - цветной LCD дисплей: 7" тачскрин
• - порт SLink для удаленного аудио / расширения
• - 64-битный сетевой порт ввода-вывода аудио
• - установка в 19" рэк

Микшерный пульт ALLEN & HEATH SQ-5 основан на революционном процессоре Allen&Heath XCVI 96 кГц FPGA, обеспечивающем лидирующее в своем классе аудио высокого разрешения с задержкой сигнала не более 0,7 мс. Пульт ALLEN & HEATH SQ-5 имеет 16 встроенных предусилителей и 17 фейдеров и вмещается в стандартный 19-дюймовый рэк. Консоль может обработать 48 входов благодаря большому разнообразию рэков расширения, имеет слот для дополнительной сетевой карты Dante, MADI, Waves и других форматов, расширяющей возможности системного интегрирования, разделения FoH / мониторы и многоканальной записи.

Встроенный проигрыватель SQ-Drive с легкостью позволяет выполнить стерео и многоканальную запись качества 96кГц прямо на USB-носитель. SQ также может быть подключен к PC или Mac через USB, работая как plug ‘n play Core Audio или ASIO аудиоинтерфейс (32х32) с возможностями контроля MIDI и DAW. Встроенная архитектура DEEP-обработки сигнала от Allen&Heath позволяет использовать эмуляторы бутиковых компрессоров или предусилителей и добавлять их к микшеру SQ непосредственно в его входы и шины без дополнительной системной задержки и сбоя в настройках. SQ также имеет полностью интегрированный автомикшер Automatic Mic Mixer (AMM), который позаботится о конференциях, дискуссиях и ТВ-шоу.

«SQ – это отличное решение для корпоративных, прокатных и инсталляционных задач, - объясняет менеджер по продукции Allen&Heath Кейт Джонсон. – Он компактен, прост в подключении, отлично звучит, способен микшировать что-угодно – от конференции до полноценного живого бэнда, всегда с невероятно низкой задержкой и качественным аудио 96 кГц. Консоль интегрирована DEEP-обработкой сигнала, так что когда пользователи зарегистрируют свои SQ, они будут иметь возможность получить великолепную эмуляцию бутикового лампового предусилителя стоимостью $149 бесплатно. В будущем мы представим большое разнообразие качественных эмуляций всевозможных приборов обработки звука».

Пользовательский интерфейс SQ предполагает емкостный сенсорный экран с набором светящихся вращающихся энкодеров. Расположение каналов и миксов на пульте можно изменять и конфигурировать в соответствии с рабочими привычками звукорежиссера, цветные дисплеи и выбираемые названия предусмотрены для каждой канальной линейки. Микшер ALLEN & HEATH SQ-5 оснащен 8 пользовательскими софт-клавишами, делающими возможной дальнейшую подстройку микшера под себя.

SQ – это основа экосистемы из управляющих приложений, дистанционных рэков расширения, сетевых карт и персональных микшеров, повышающая способность системы к расширению и интегрированию. Порт SLink позволяет подключать к микшерам SQ рэки расширения Allen&Heath на 96 кГц или же рэки на 48 кГц, а также подсоединяться к другому SQ и даже к системе dLive.

Технические характеристики ALLEN & HEATH SQ-5:

• Тип: цифровой микшерный пульт
• 48 входных каналов;
• 16 микрофонных входов с предусилителями. Разъем XLR;
• 2 1/4'' стерео входа TRS;
• 3,5 мм стерео вход;
• 36 шин;
• PAFL Bus;
• 14 назначаемых выходов. 12 на XLR и два на 1/4 дюйма TRS;
• Цифровой выход AES;
• Микрофонный вход Talkback на разъеме XLR;
• 1/4'' выход TRS под наушники с отдельным регулятором;
• Порт SLink (dSnake, DX или GigaACE) и порт I/O (для опционных интерфейсов Dante/Waves);
• Порт USB 2.0;
• 32x32 каналов USB;
• 8 групп Mute;
• 8 групп DCA;
• 8 стерео возвратов FX;
• Поддержка обработки DEEP;
• Набор эффектов RackFX;
• Экран сенсорный, 7 дюймов, 800x480 точек, 24 бит RGB;
• 8 энкодеров с подсветкой;
• 8 программируемых кнопок;
• Элементы управления обработкой: гейн, фильтр High Pass, гейт, threshold, компрессор, pan, эквалайзер;
• 16 плюс один моторизованных 100-миллиметровых фейдеров с 6 слоями;
• 16 секторов LCD экранов;
• Подключение ножного контроллера;
• Обработка на входах: предусилители, фильтр High Pass, гейт, параметрический эквалайзер, компрессор, дилей;
• Обработка на выходах: параметрический и графический эквалайзер, компрессор, дилей;
• рекордер SQ-Drive: стерео и многоканальная запись/воспроизведение с USB-накопителя;
• 20-20 000 Гц рабочие частоты;
• Динамический диапазон 112 дБ;
• Частота дискретизации 96 кГц;
• Задержка меньше7 мс;
• Потребляет до 75 Вт;
• Размеры 440x514,9x198 мм;
• Вес 10,5 кг.
• Коннекторы:
• Балансные моно/стерео входы: XLR
• ST1 и ST2 входы: 1/4" TRS Jack
• ST3 вход: 3.5 мм jack
• Балансный XLR выход: XLR
• Балансный Jack выход: 1/4" TRS Jack
• SLink: RJ45 / EtherCON. Используйте Cat5e или выше.
• AES стерео цифровой выход: XLR
• Заднее USB-соединение: USB-B, соответствует стандарту USB 2.0
• Сетевой коннектор: RJ45, используйте Cat5e или выше
• Ножной переключатель: 1/4" TRS (dual) or TS (mono) Jack
• В качестве stage box используются DLIVE-DX168
