Audio Research REF 250

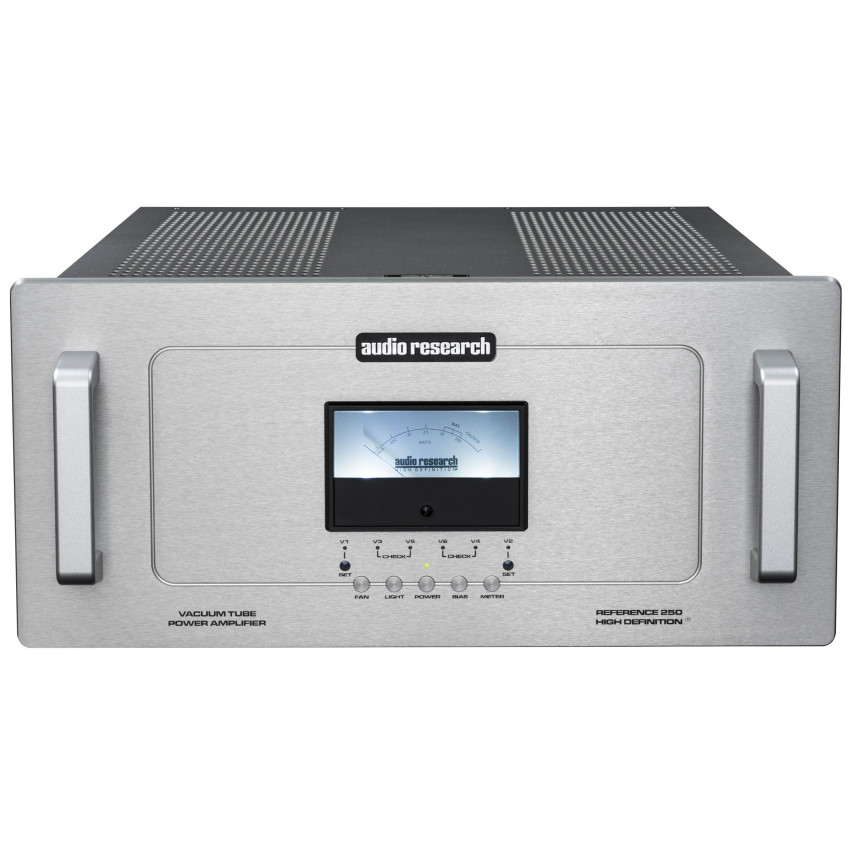

Усилитель мощности Audio Research Reference 250.

Внутренняя компоновка моноблоков решена по-новому. Плата установлена горизонтально, с одной стороны расположены цепи аудио тракта, с другой – питания. Малогабаритный вентилятор производства Papstустановлен на задней стенке (12 В пост.) и работает постоянно при включенном усилителе на малых оборотах. Усилитель может непрерывно выдавать 210 Вт мощности. Его схема содержит двухтактный выходной каскад на лучевых тетродах 6550С – по три в каждом плече. Драйвер собран на двух 6550С, каждая из которых раскачивает по три выходных лампы, включенных параллельно. На входе (прямом, без разделительного конденсатора) установлены полевые транзисторы с PN-переходом (JFET), далее следуют каскад усиления тока на 6Н1П.

Характеристики:

• Выходная мощность 1х150 Вт
• Каскад усиления на подобранных 3-х парах KT120
• Драйвер 1 пара KT120
• Предусиление 2 6H30
• Регулятор питания 1 6550C
• Частотный диапазон 5Гц - 70кГц
• Шумы 110 дБ
• Общая отрицательная обратная связь не глубже 8,8дБ
• Скорость нарастания сигнала 20 В/микросек
• Усилитель снабжен VU-метром на фронтальной панели
