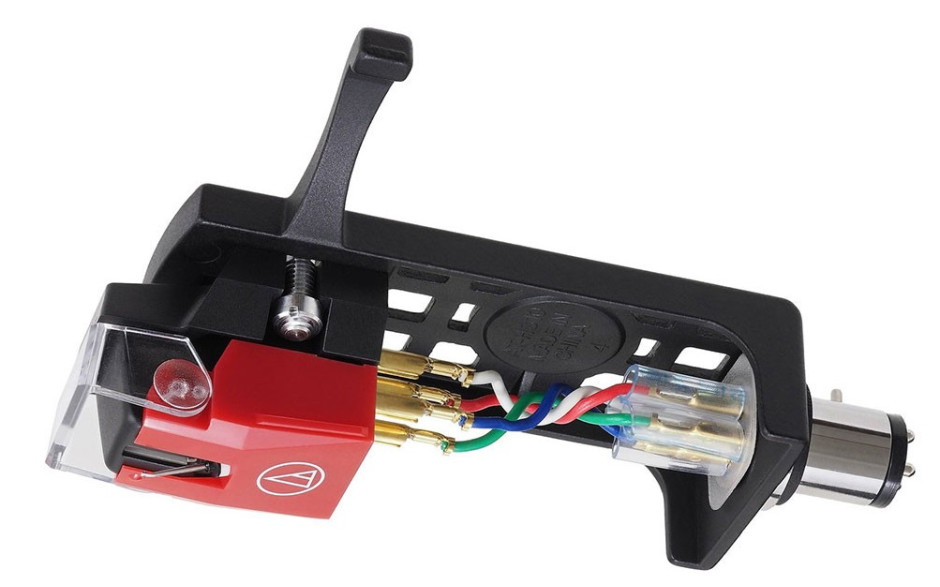

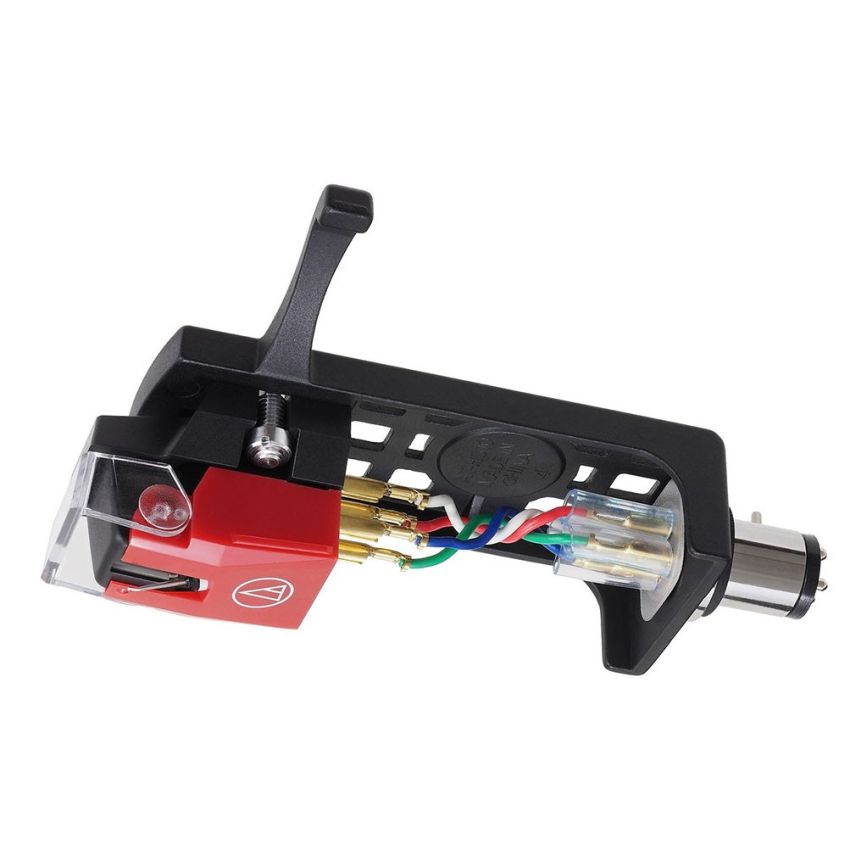

Audio-Technica cartridge VM540MLH with Headshell

Стандартная модель с стилусом MicroLine ™ поставляется с предварительно собранной алюминиевой головкой (AT-HS10). Искажение низкое даже на внутренней окружности записи, потому что радиус кривизны кончика пера не изменяется, даже если стилус изношен.

• Алюминиевый конический кантилевер
• Пара-тороидальные катушки улучшают эффективность генерации
• Центральная пластина экрана между левым и правым каналами уменьшает перекрестные помехи
• Прочный корпус с низким резонансом
• Предварительно собранная с легким алюминиевым корпусом (AT-HS10) для более быстрой и легкой настройки

Вместо использования одного большого магнита два магнита расположены в форме «V». Два магнита расположены так, чтобы они соответствовали положениям левого и правого каналов в стенах стереопанели. Следовательно, конструкция VM обеспечивает отличное разделение каналов, расширенную частотную характеристику и превосходное отслеживание.

Пара-тороидальная генераторная система

Пара-тороидальные катушки улучшают эффективность генерации и обеспечивают превосходную линейность, поскольку утечка магнитного потока в этой непрерывной и унифицированной магнитной цепи низка. Проницаемость сердечников также оптимизирована с использованием ламинированных сердечников.

Центральная защитная пластина уменьшает перекрестные помехи

Пластинчатая экранирующая панель с пермаллой позволяет эффективно разделять левый и правый каналы, подавляя электрические перекрестные помехи до уровня ниже 40 дБ. Это похоже на фактическое значение перекрестных помех, обнаруженное в канавках самой записи.

Характеристики

• Тип типа VM
• Монтаж 1/2 "центров
• Частотный отклик 20 - 27 000 Гц
• Разделение каналов 28 дБ (1 кГц)
• Баланс выходного канала 1,0 дБ (1 кГц)
• Выходное напряжение 4.0 мВ (1 кГц, 5 см / сек.)
• Вертикальный угол отслеживания 23
• Вертикальный диапазон отслеживания 1.8 - 2.2g (стандарт 2.0g)
• Stylus Shape MicroLine®
• Размер стилуса 0,12 х 2,2 мил
• Stylus Construction Nude Square Shank
• Консольная алюминиевая коническая труба
• Сопротивление катушки 2,700 Ом (1 кГц)
• Статическое соответствие 40 x 10-6 см / дин
• Динамическое соответствие 10 x 10-6 см / дин (100 Гц)
• Рекомендуемое сопротивление нагрузки 47 000 Ом
• Рекомендуемая грузоподъемность 100 - 200pF
• Вес 8,0 г
• Размеры 17,3 (H) x 17,0 (W) x 28,2 (L) мм

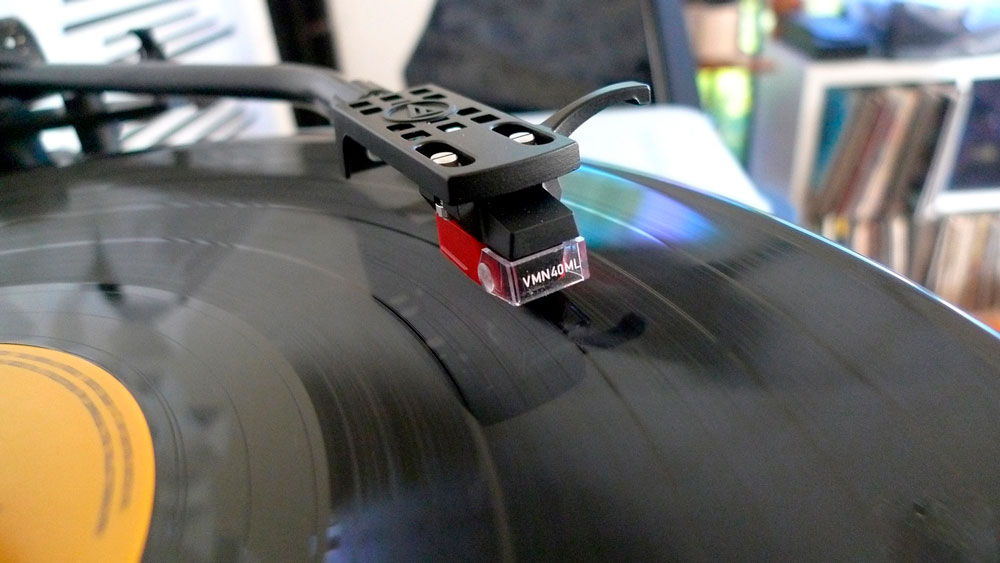

• Замена Stylus VMN40ML
• Принадлежности В комплекте Винты для установки картриджей 5 мм × 2 и 10 мм × 2, Шайба × 2, Шестигранная гайка × 2, Немагнитная отвертка × 1, Кисть × 1, Проводная проволока × 1
