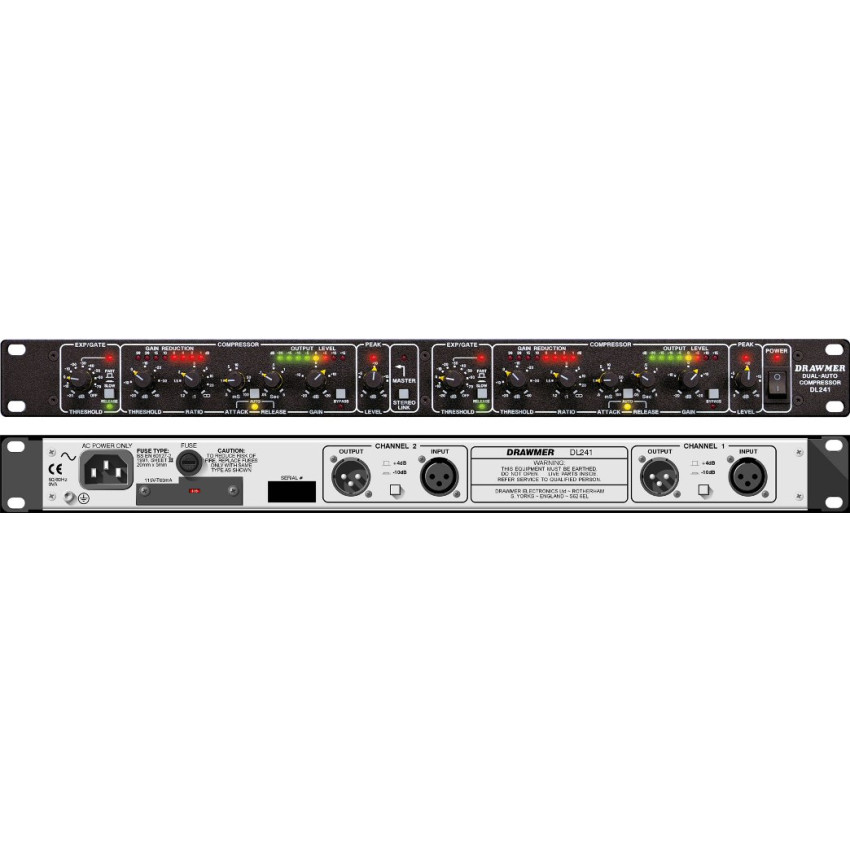

Drawmer DL241 XLR

Представление двухканального "автокомпрессора" Drawmer DL241 обозначило наступление эры нового поколения динамических процессоров, которые устанавливают новые стандарты совершенства звука. Сочетание в одном устройстве возможностей, дисплеев и прекрасно спроектированных управляющих функций, делает его выдающимся продуктом для широкого ряда применений вещания, звукоусиления и звукозаписи. DL241 имеет множество автоматических функций, позволяющих звукооператору достигнуть оптимальных результатов при минимальном времени настройки, но и не ущемляет опытных пользователей ограниченным управлением. При своей сложной конструкции, прибор обеспечивает гладкое, прозрачное и теплое звучание.

Возможости:

• Экспандер/Гейт : Уникальная схема "Programmed Adaptive Expansion - программируемое адаптивное экспандирование" компании Drawmer обеспечивает эффективную работу под единым контролем, производя быструю гладкую характеристику и удаляя "дребезжание" на пороговом значении или вокруг него. Такая конструкция отличается от обычных экспандеров тем, что такие параметры, как Expansion Ratio, Hold Attack и Release постоянно самоадаптируются к динамике входящего сигнала. Экспандер/Гейт обеспечивает диапазон 80 дБ и переменный порог от +20 до +70 дБ с положением OFF. Присутствует переключение для "быстрых" и "медленных" характеристик восстановления. "Быстрый" режим можно использовать для инструментов с малым временем спада или для дополнительного ужесточения эффекта стробирования. "Медленный" режим больше подходит для вокала и инструментов с большим временем спада, или может применяться для сглаживания резких затуханий. О работе гейта сигнализирует отдельный светодиод.

• Компрессор : Компрессор с автоматическим выбором атаки/восстановления и переменным порогом и коэффициентом успешно сочетает в себе гладкость принципа 'Soft Knee' компрессии с точностью управления коэффициентом. Преимущество такой комбинации состоит в том, что вместо резкой компрессии у порогового значения, коэффициент возрастает по отношению к 10 дБ диапазону входного уровня, до тех пор пока не достигнет значения, установленного регулятором на лицевой панели, обеспечивая таким образом более естественную компрессию звука. Устанавливаемые вручную или полностью автоматически, значения времени атаки и восстановления существенно расширяют область применения и пределы возможностей DL241. Выбор режима 'Auto' избавляет от необходимости в ручной настройке и имеет особую ценность, когда обрабатываемый материал не имеет предсказуемую или последовательную динамику, например - при обработке законченного микса или виртуозного гитарного исполнения. При ручном управлении, широкий диапазон доступных настроек дает пользователю возможность, наряду с обычной компрессией, создавать динамические эффекты.

• Пиковый уровень. Схемы 'Zero Response Time' и 'Zero Overshoot' : Обеспечивают ограничение по абсолютной величине пикового уровня выходного сигнала, с настройкой от 0 дБ до +16 дБ выше системного уровня. После установки требуемого уровня, все избыточные уровни будут подавляться, а усиление - при необходимости снижаться. Схема 'Zero Response Time' предназначена для предотвращения возникновения неприятных искажений при мастеринге для CD или пересылке любого сигнала на цифровые устройства. 'Zero Response Time' помогает DL241 обеспечивать полную защиту от, даже, самых быстрых и коротких "выбросов" сигнала (перегрузок), делая устройство идеальным для систем защиты громкоговорителей в системах звукоусиления.

• Индикация : Комплексные столбчатые дисплеи дают мгновенное представление о снижении усиления и уровне выходного сигнала. Снижение усиления от 1 дБ до -30 дБ отображается одновременно с уровнем сигнала от -20 дБ до +15 дБ. Остальные отдельные светодиоды отображают функциональное состояние срабатывания гейта (Gating Acton), автоматического режима (Auto Mode), обхода системы (Bypass), ограничения пикового уровня(Peak Limiting), коммутация в стерео режим (Stereo Linking) и включения питания (Power On).

• Стерео коммутация : При обработке стерео сигналов, необходимо использовать коммутацию для предотвращения сдвига образа. Коммутация связывает оба канала в один. Использование канала 1 (левого) как мастер избавляет от необходимости дублировать настройки для обоих каналов.

• Обход системы : Полностью балансовый проводной байпасс напрямую соединяет вход с выходом, позволяя сигналу проходить через устройство даже при отключенном питании. При обходе системы, волюметр отображает входной сигнал.

• Рабочий уровень : Рабочий уровень DL241 можно мгновенно переключать, причем, независимо для каждого канала, на значение +4dBu или -10dBu, при помощи переключателя на задней панели.

• Ввод/Вывод : DL241 доступен в версии либо с коннекторами XLR и балансовыми входами и выходами, либо со стерео джеками (TRS), с балансовыми входами и несимметричными выходами.

Технические характеристики:

• Входные/выходные разъемы: исполнение с разъемами XLR (Контакт 2+) или коммутация стереоджеками (TSR).
• Входное сопротивление: 20 кОм.
• Максимальный входной уровень: +20 dBu.
• Выходное сопротивление: 50 Ом (симметричный выход), 100 Ом (несимметричный).
• Максимальный выходной уровень: +20 dBu.
• Частотный диапазон: < 10 Гц – 22 кГц (1дБ).
• Перекрестные помехи: -85 дБ @ 20 кГц.
• Шум при единичном усилении (с отключенным экспандером).
• AV: Широкополосный 90дБ, 22Гц-22кГц 93дБ, CCIRARM 95дБ, IECA 97дБ, Q-Pk CCIR 84дБ.
• RMS: Широкополосный -88дБ, 22Гц-22кГц 93дБ, CCIRARM 93дБ, IECA 95дБ, Q-Pk CCIR -82дБ.
• Входной уровень: +4dBu.
• Входной уровень: +14dBu 100Гц < 0.03%, 1 кГц < 0.04%. , 100Гц < 0.01%, 1 кГц < 0.01%, 10кГц < 0.01%.
• Питание 93-125В или 185-250В, 50-60 Гц, 9 Вт.
