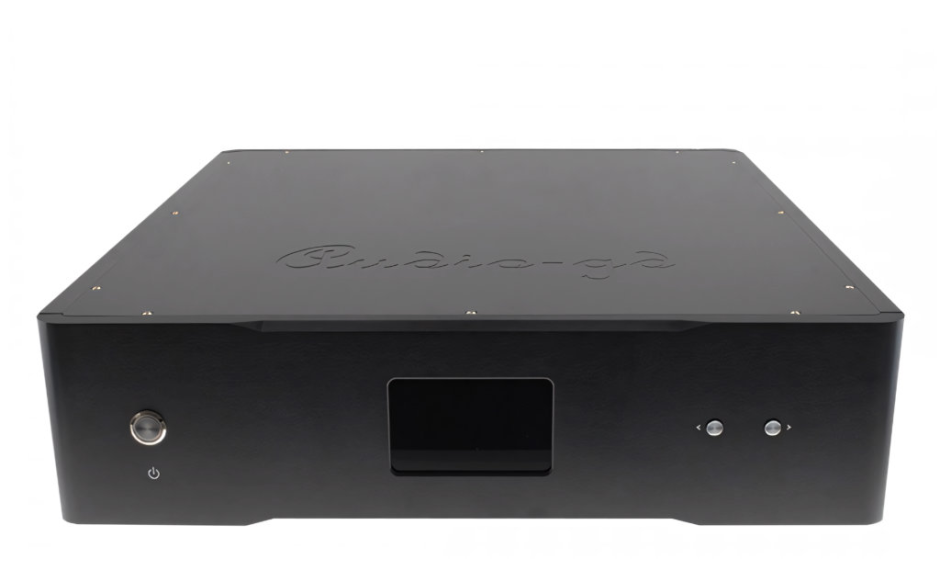

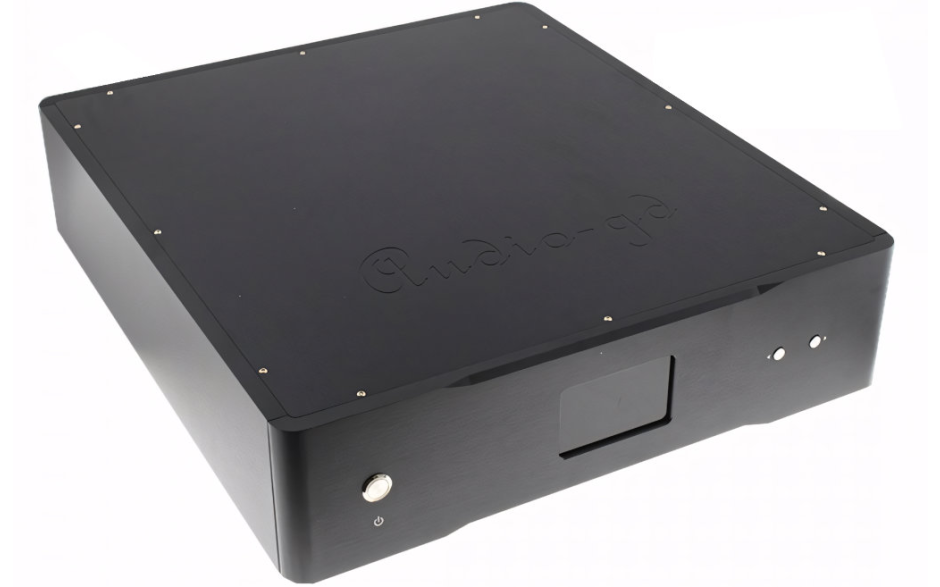

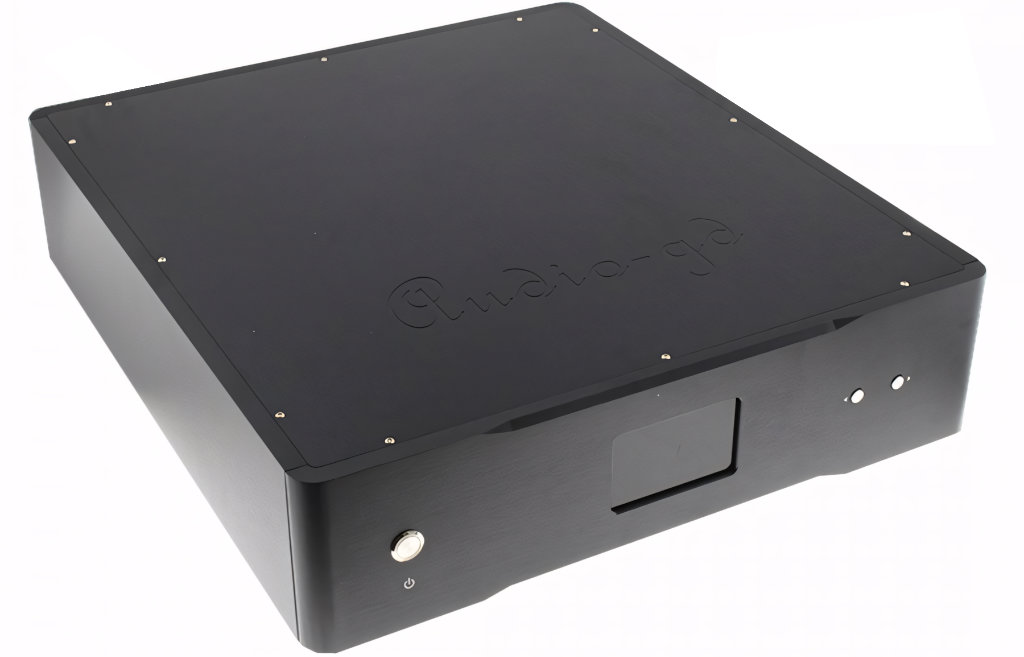

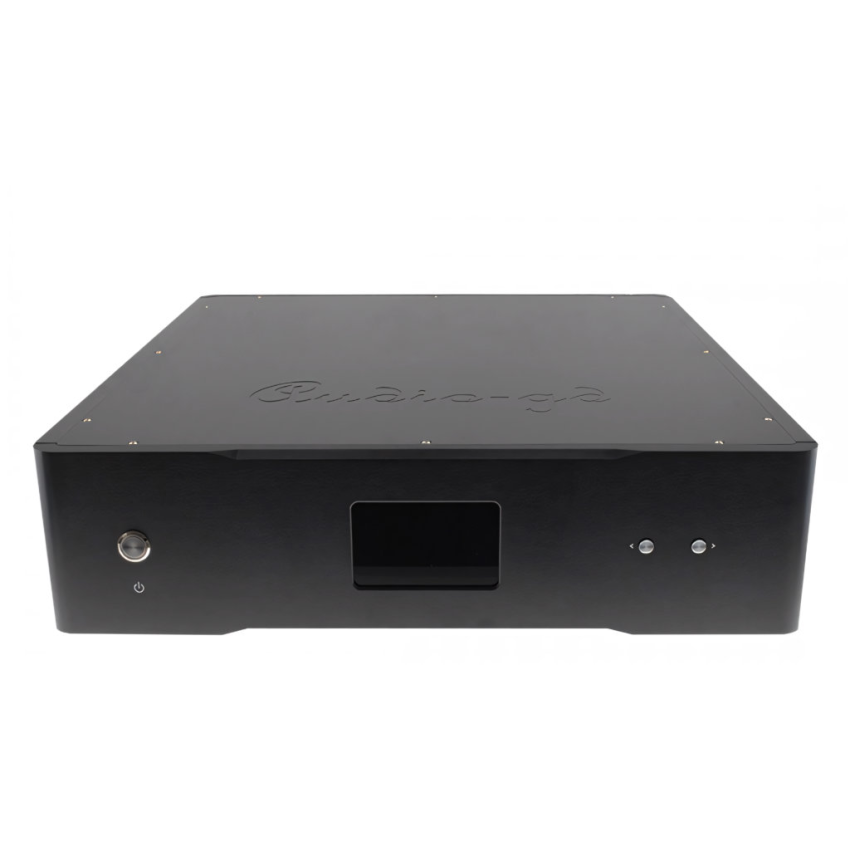

DAC-процессор Audio-GD R7 HE MK3 Black

Audio-GD R7 HE MK3 Black — новое поколение флагманского ЦАПа

Компания Audio-gd продолжает развивать свою линейку HE, которая объединяет самые современные аудиоустройства с уникальной системой рекуперативного питания. Эти модели стали результатом многолетнего проектирования и тестирования, начатого ещё с момента основания бренда.

Новый R-7HE MK3 — это усовершенствованная версия популярного R2R-7HE. Он сохранил сильные стороны предшественника, добавив новые функции и возможности:

• 4-канальный дискретный и полностью симметричный ЦАП DA-7 R-2R с поддержкой форматов DSD512 и PCM 32 бит/384 кГц;

• модернизированный изолированный блок питания класса А для USB-модуля Amanero;

• увеличенный дисплей и обновлённые органы управления на передней панели для удобной настройки без вскрытия корпуса;

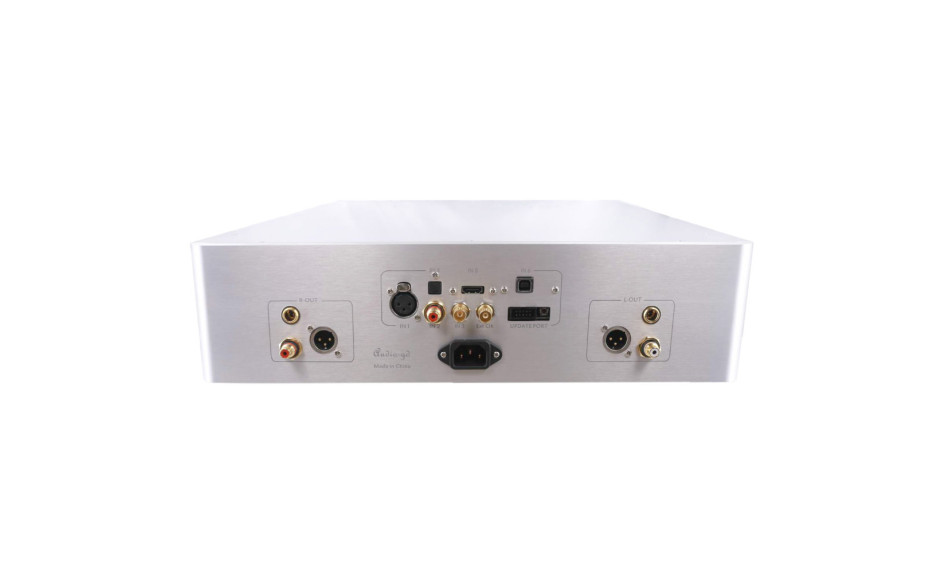

• USB-порт на задней панели для простого обновления прошивки;

• высокопроизводительный процессор FPGA, аналогичный применяемым в топовых ЦАПах.

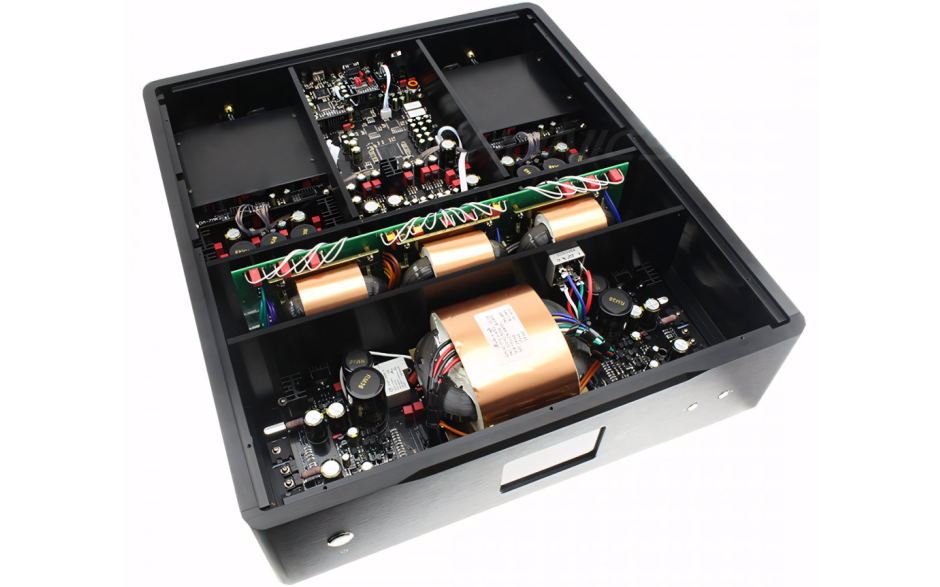

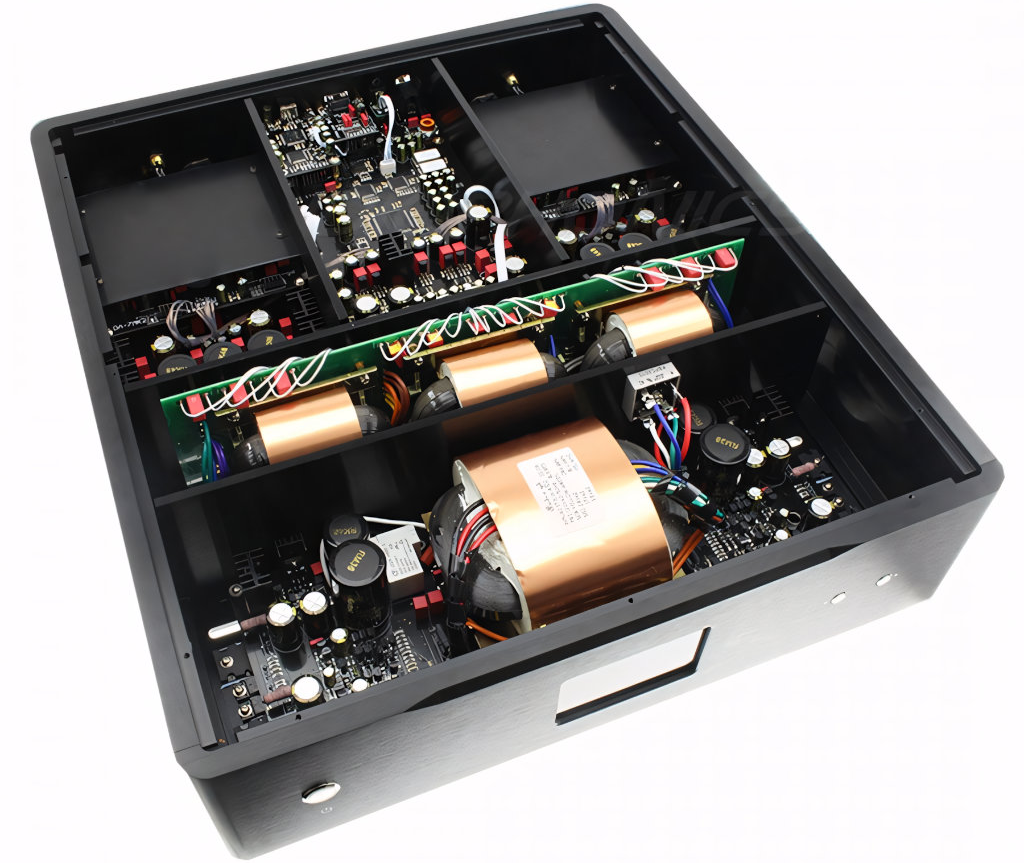

Уникальная технология рекуперативного питания

Одной из главных особенностей Audio-GD R7 HE MK3 Black является фирменная полностью аналоговая схема рекуперативного питания. В отличие от цифровых генераторов и пассивных фильтров, она обеспечивает максимально чистое и стабильное электропитание всех компонентов устройства.

Принцип работы выглядит так:

1. Сетевое переменное напряжение преобразуется в постоянное во входном трансформаторе.

2. Через стабилизированный источник класса А питание подаётся на генератор и каскад усиления рекуперативного сигнала.

3. Генераторы формируют эталонную синусоиду 50 Гц с минимальными искажениями.

4. Сигнал усиливается и подаётся на три выходных трансформатора, которые формируют стабильное напряжение с идеально ровной амплитудой и частотой.

5. Далее три параллельных регулируемых источника питания класса А независимо обеспечивают энергией:

   • аналоговый тракт левого канала,

   • аналоговый тракт правого канала,

   • цифровую часть с её различными функциями

Фирменная технология устранения джитера

Одной из главных проблем цифрового аудио всегда был джитер — нестабильность тактового сигнала, приводящая к искажениям и ухудшению звукового восприятия. Именно по этой причине цифровые системы часто проигрывали аналоговым по натуральности и музыкальности звучания.

В традиционных ЦАПах для борьбы с джитером обычно используют метод отслеживания и восстановления тактовой частоты источника сигнала. В некоторых схемах предусмотрено частичное снижение джитера, но, как правило, только при его высоком уровне. Такое решение помогает достичь приемлемых результатов в лабораторных тестах, однако в реальной эксплуатации, когда большинство источников подают сигнал с нестабильной частотой, качество звука оказывается далеким от идеала.

Audio-GD R7 HE MK3 Black применяет иной подход — асинхронную тактовую синхронизацию, которая полностью устраняет влияние джитера. Принцип работы следующий:

1. Поток данных источника сначала считывается и сохраняется в буфер оперативной памяти.

2. Тактовая частота источника полностью отбрасывается.

3. Для формирования выходного сигнала используются встроенные малошумящие генераторы Accusilicon, обеспечивающие эталонную стабильность.

4. Все процессы контролируются FPGA-процессором, благодаря чему джитер фактически исключён, а уровень стабильности становится сравнимым с применением высокоточного тактового генератора (TCXO).

Ключевой особенностью этого метода является абсолютная целостность передачи данных. Даже малейшая потеря одного сэмпла влечёт слышимый дефект — щелчок или треск, подобный статическому разряду либо царапине на виниле. Чтобы избежать этого, Audio-gd полностью контролирует и программное, и аппаратное обеспечение, добиваясь не только идеальных измерений, но и максимально реалистичного звучания.

Важным преимуществом такого подхода является и независимость тактовых генераторов: локальный генератор внутри устройства полностью изолирован от генератора источника. Это делает невозможным традиционные методы измерения джитера — для его оценки требуется специализированное оборудование.

Конструкция R-2R

ЦАП Audio-GD R7 HE MK3 Black построен на базе архитектуры R-2R, которая заслужила признание благодаря своей музыкальности и натуральному звучанию, особенно в связке с аппаратурой высокого класса. Однако реализация R-2R может быть разной: от простых решений до сложнейших схем с высокой точностью, где именно выбор подхода определяет итоговое качество.

Audio-gd традиционно ориентируется на безусловное качество и использует один из самых точных методов реализации R-2R. В основе конструкции лежит параллельное переключение резисторов с ультранизким допуском, что позволяет добиться стабильности и минимальных искажений. Управление этим массивом возложено на высокоскоростной FPGA-чип, который не только контролирует, но и в режиме реального времени корректирует работу каскадной матрицы R-2R.

Такой подход даёт сразу несколько преимуществ:

• Максимальная эффективность обработки данных — параллельная структура позволяет выполнить полную обработку за один такт, тогда как последовательные схемы требуют от 8 до 24 тактов.

• Коррекция каждого бита — благодаря FPGA достигается исключительная точность и линейность.

• Минимизация ошибок резисторов — интегрированный DSP внутри FPGA компенсирует микроскопические отклонения номиналов, которые в классических R-2R обычно приводят к искажениям.

Основные преимущества дискретного каскадного ЦАП R-2R:

• R-2R не превращает тактовый сигнал в выходной
• R-2R не чувствителен к джитеру, в отличие от дельта-сигма ЦАПов
• R-2R обеспечивает более точный выходной сигнал, чем дельта-сигма ЦАПы
