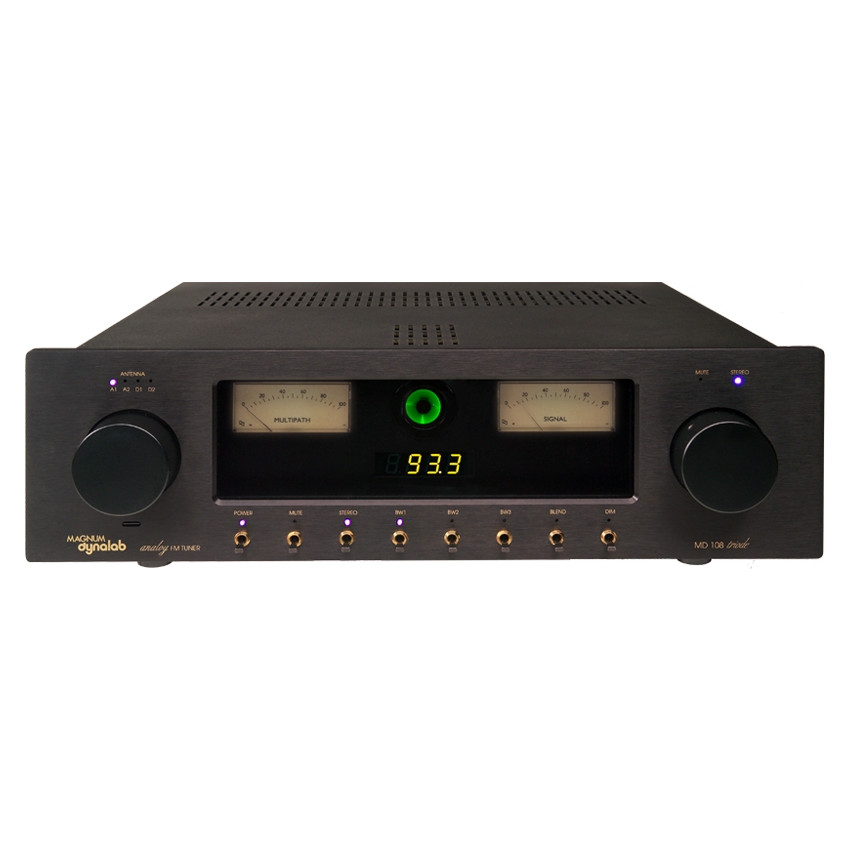

Magnum Dynalab MD 108T

Предшественник и основа нового MD 108T Triode Tube FM Tuner, MD 108, является одним из самых успешных автономных FM-тюнеров, которые мы когда-либо вводили. Он был основным продуктом коллекции Magnum Dynalab уже более 10 лет, а первый из наших тюнеров использовал уникальную и невероятно точную трубку MAGIC EYE для настройки, а также первый из наших продуктов для использования отдельной ступени звука в аппарате.
 Наша проприетарная технология TRACCTM (Triode Reference Audio Control Center) была представлена сначала с запуском MD 109 FM Tuner, и этот инновационный дизайн привел к нашему самому впечатляющему аудиовыходу. С нашей самой вдохновляющей аудио-секцией, доступной на рынке, мы посчитали целесообразным применить эту новую технологию к некоторым из наших классических аналоговых FM-тюнеров. Представляем MD 108T.

В дополнение к включению аудиораздела TRACCTM мы также использовали ультрастабильный источник питания, новую радиочастотную конструкцию с большей чувствительностью, более близкие допуски для критических компонентов и более толстую печатную плату с позолоченными припоями. Наконец, настоящая дифференциально сбалансированная схема использует полное влияние конструкции трубки Triode и гарантирует, что сбалансированные сигналы идеально подобраны, тем самым реализуя полную выгоду при использовании в сбалансированной системе.

Расширенные функции RF

Основываясь на тюнере MD 108 fm, шестиступенчатый передний конец является еще одним усовершенствованием проверенного дизайна. Благодаря трем ультрачувствительным настройкам полосы пропускания и повышенной избирательности вы обеспечиваете наилучший возможный сигнал с любого из двух аналоговых антенных входов. Кроме того, MD 108T оснащен двумя цифровыми входами антенны для будущей модернизации. Схема отключения звука устраняет нежелательные межстанционные помехи и обеспечивает визуальный контроль работы устройств. В тюнере MD 108T fm используются два точно откалиброванных аналоговых измерителя диапазона, чтобы указать многолучевость и уровень сигнала. В унисон с этими счетчиками уникальная двойная трубка MATRIX EYE для центральной настройки означает, что в оптимизации FM-приема мало работы.

Эта степень настройки в FM-тюнере стала возможной благодаря тому, что мы в Magnum Dynalab продолжаем разрабатывать и выпускать все наши RF-интерфейсы внутри компании. В сочетании с впечатляющей коллекцией критических компонентов, используемых во всем устройстве, это приводит к внушительному списку основных моментов.

ОСОБЕННОСТИ:

• Dual MATRIX EYE Tube Tuning: уникальная и точная вакуумная трубка, используемая для обеспечения того, чтобы передний фронт устройства полностью настраивался для каждой радиочастоты.
• Три Ультрачувствительных настроек полосы пропускания: Широкий, Узкий и Супер-Узкий, чтобы гарантировать, что интерфейсный тюнер способен собирать идеальное количество радиочастотного сигнала в соответствии с конкретными условиями прослушивания для каждой станции.
• Низкошумящие транзисторы с двойным затвором: транзисторы в передней части тюнера специально выбраны для обеспечения того, чтобы усиление усиления первичного сигнала не сопровождалось усилением смежного шума, обеспечивая сильный сигнал без помех.
• Пользовательский «горшечный» Torroidal Transformer: безопасная платформа, обеспечивающая идеальное напряжение для всех критических компонентов на всем протяжении устройства через перестроенный пользовательский трансформатор.
• Шестиступенчатая настройка Передняя часть: шесть ступеней фильтрации по радио, чтобы обеспечить только самый чистый сигнал, доставляемый на ступеньку аудиосигнала, все они поставляются через специально спроектированный и изготовленный фронт RF.
• Пользовательский сверхлинейный источник питания: чистый источник постоянного тока во всем устройстве имеет решающее значение при подаче тока. Наш стабильный источник питания не только позволяет трубам работать на неизменно высоком уровне независимо от динамических изменений в музыке, но также надлежащим образом экранируется и заземляется для устранения любых переходных сигналов.
• Два аналоговых входа антенны: Простое переключение между двумя антеннами, которые могут быть размещены в разных местах по всему дому для максимального захвата сигнала для определенных станций.
• Ручные согласованные резонаторы: для выбора полосы пропускания (широкий, узкий и супер-узкий) резонаторы были согласованы вручную, чтобы обеспечить усиление сигнала во всех продуктах, которые мы строим в соответствии с нашими точными спецификациями.
• Auto Blend RF quieting circuit: в стереорежиме эта уникальная схема удаляет смежные звуки канала и блуждающие частоты от воздействия на ясность первичного сигнала путем систематической регулировки степени разделения каналов.

Характеристики MD 108T

• Полезная чувствительность (моно) 0,7 мкВ 9,0 дБф - 50 дБ тишина (моно) 2,0 мкВ 9,9 дБ
• 50 дБ тишина (стерео) 2.3 u V 20.0 dBf
• Коэффициент захвата 1,5 дБ
• Отказ изображения 125,0 дБ
• Альтернативный канал (широкий)> 46,0 дБ
• Альтернативный канал (узкий)> 70,0 дБ
• Затухание альтернативного канала (супер узкое) 80,0 дБ
• Смежный канал (широкий) 3,0 дБ
• Соседний канал (узкий) 21,0 дБ
• Смежный канал (супер узкий) 48,0 дБ
• THD (моно) 0,10%
• THD (стерео) 0,10%
• Разделение стерео 50,0 дБ
• Подавление AM 70,0 дБ
• Отказ SCA 80,0 дБ
• Отклонение IF 80,0 дБ
• Отклонение компонента -19 кГц и 38 кГц 75,0 дБ
• Аудиочастотный отклик от 2 Гц до 200 кГц (+ 0, -0,1 дБ)
• Сбалансированный аудиовыход (600 Ом) 3,0 В
• Линейный аудиовыход (RCA) 1,5 В
• Выходное сопротивление 200 Ом (2 Гц - 200 кГц)
• Отношение сигнал / шум> 110 дБ
• Замена предохранителя, 115 вольт 1 ампер
• Замена предохранителя, 230/240 вольт 0,5 ампер
• Замена трубки (позиция 1 и 2) MD Ссылка 6922 CryoValve
• Замена трубки (позиция 3 и 4) MD Справочная информация 6922
• Мощность линии (должна быть указана) - 110/220/230/240 В переменного тока
• Размеры (дюймы H.W.D.) 6 x 19 x 16
• Размеры (см. H.W.D.) 15,24 х 48,3 х 40,7
• Вес (фунты / кг) 40 / 17.1
• Потребляемая мощность (Typ / Max) 50 Вт / 100 Вт
