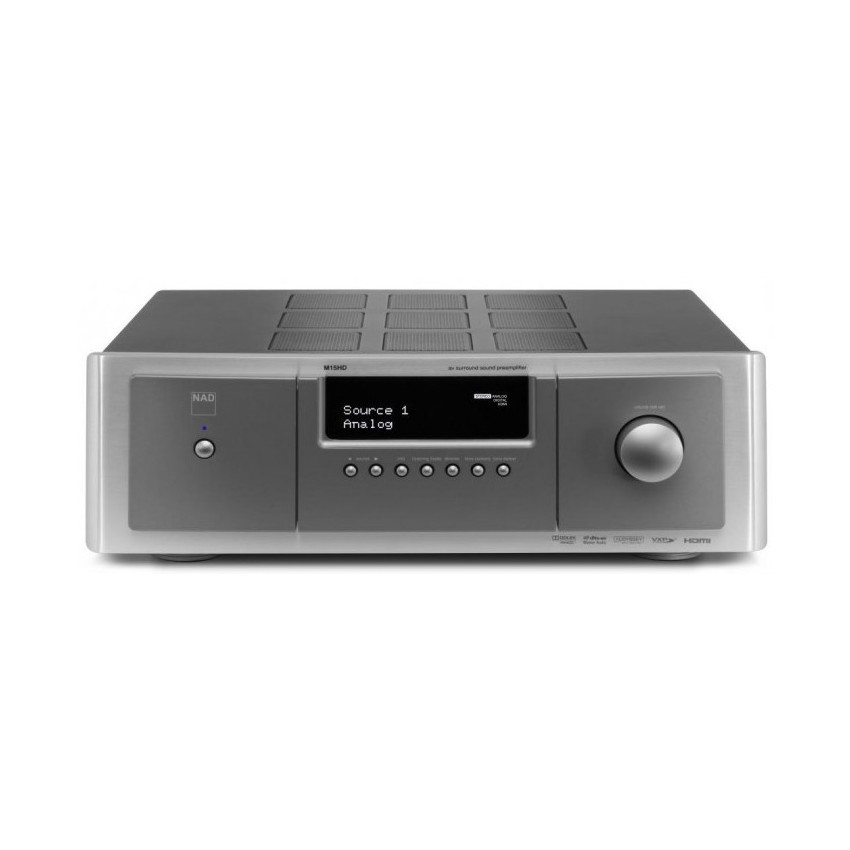

AV-процессор NAD M15HD2 3D

В Hi-Fi системе домашнего кинотеатра есть несколько компонентов, каждый из которых в равной степени важен. Однако трудно поспорить с тем, что центром любой самой сложной и продвинутой системы является процессор. Действительно, только хороший процессор способен взять на себя коммутацию всех источников, уверенно переключать все входы и выходы, качественно обрабатывать и преобразовывать цифровой аудиовидеосигнал, но при этом защитить его от воздействия электромагнитных наводок усилителей мощности и блока тюнера. Более того, схемотехника процессора, как правило, лучше проработана по сравнению с ресивером такого же уровня. Тем более приятно, что находятся производители Hi-Fi техники, которые производят обновление ранее выпускаемых процессоров. Так произошло и с новым процессором/предусилителем в Мастер Серии NAD.

Схемотехника М15HD2 3D была полностью переработана инженерами NAD для полной поддержки современных стандартов звука и изображения, в том числе и 3D форматов видео. Теперь процессор может декодировать звук высокого разрешения Dolby True HD и DTS HD Master Audio, а также масштабировать видеокартинку до 1080р с аналоговых источников. Аппарат создан с использованием самых современных технологий и оснащен высокоточными комплектующими, что делает его сильным управляющим центром любой системы домашнего кинотеатра.



Процессор NAD М15HD2 выполняет роль "мозга" системы домашнего кинотеатра. Он оснащен мощными и высокоскоростными процессорами для обработки звука и видеоизображения. Благодаря своей богатой коммутации аппарат способен управлять большим количеством цифровых и аналоговых источников, обрабатывать и преобразовывать полученный аудиовидеосигнал в нужном виде, а после этого одновременно передать его на 4 зоны с полным управлением.

Обработка аналогового и цифрового видеоизображения на NAD M15HD2 происходит с помощью видеопроцессора студийного качества Sigma VXP. Это лучший из имеющихся на рынке видеопроцессоров, который применяет алгоритмы, разработанные для телевещания. Эти алгоритмы использованы в одном из самых продвинутых цифровых сигнальных процессоров с частотой обработки 1/50 сек или порядка одного видеокадра! Видеоподключение с 4 HDMI входами/1 выходом, а также с несколькими компонентными, композитными и S-video разъемами позволяют осуществить все необходимые видеосоединения. Экранное меню аппарата и звук выводятся по HDMI.



NAD М15HD2 в отличие от старого М15 обладает вчетверо большей мощностью для обработки звука. Декодирование звука выполняется при помощи 2 сверхскоростных 32-битных DSP с плавающей запятой от Texas Instruments, которые способны обрабатывать сигнал со скоростью несколько сотен миллионов операций в секунду. M15HD принимает недекодированный цифровой аудиосигнал, буферизует его, преобразует в многоканальный (5.1/6.1/7.1) аналоговый звук и выполняет "пост-обработку" (например, калибровку помещения с Audyssey MultEQ Pro). Еще одна важная функция аппарата – перенаправление низкочастотной составляющей звукового сигнала с АС на сабвуфер с помощью высококачественного кроссовера. Задняя панель оснащена большим количеством аналоговых и цифровых аудио входов и выходов, что позволяет создать на базе этого процессора полноценную систему домашнего кинотеатра.

 Технические характеристики также на высоте. Сверхскоростные (полоса пропускания 8 МГц) усилители с низким уровнем искажений (0.005% ОГИ) применяются для буферов аналоговых входов и выходов. Такие операционные усилители на полевых транзисторах отличаются высокой скоростью нарастания выходного напряжения и поддерживают высокий выходной ток, необходимый для данной области применения. Активное шумоподавление и великолепная динамика гарантируются.



Несмотря на то, что процессор/предусилитель NAD М15HD является одним из самых технически сложных устройств, управление им сделано максимально легким. Как и у предыдущих аппаратов NAD, меню М15HD2 сделано интуитивно понятным и простым в настройке, поэтому работать с аппаратом весьма удобно. После ввода системных и пользовательских настроек работа с М15HD скорее напоминает управление обычным предварительным стереоусилителем. Достаточно выбрать источник — аудио или видео, установить громкость и можно наслаждаться просмотром любимого кино.

Удаленное управление процессором и подключенными компонентами реализовано при помощи последовательного порта RS-232 и большого количества разъемов ИК-связи и триггерного подключения (входы/выходы).

NAD М15HD2 построен по модульной конструкции NAD MDC и готов для будущего обновления аудио и видеоплат простой их заменой. Этот подход компании NAD позволяет ресиверам/процессорам морально не устаревать и легко усовершенствовать аппарат при выпуске новых форматов окружающего звучания. Это помогает устройствам NAD всегда отвечать высоким требованиям рынка.



• Поддержка 3D видео
• 4 HDMI входа и 1 HDMI выход
• 4 композитных и 4 S-Video видеовхода
• 3 компонентных видеовхода (HD) / 1 выход
• 4 коаксиальных и 4 оптических цифровых входа
• 3 аналоговых стереовхода
• 7.1 аналоговый вход
• Декодирование форматов звучания Dolby TrueHD, DTS HD Master Audio, линейный PCM с частотой 192кГц; Dolby Digital Plus, DTS HD High Resolution Audio, DTS 96/24
• DTS Neo:6 [Cinema/Music], Dolby ProLogic IIx [Movies/Music], EARS, Enhanced Stereo
• Калибровка Audyssey MultEQ Pro
• Видеопреобразование из композитного и S-Video видеосигнала в сигнал Высокой Четкости (HD) на компонентном и HDMI выходе
• Видеопроцессор Sigma VXP Image Processing студийного качества с масштабированием изображения до 1080p
• Порт приема данных MP Data Port для подключения iPod-док станции NAD IPD-2
• Функция Lip sync для синхронизации сигналов изображения и звука (коррекция до 200мс)
• Гибкое управление низкими частотами, включая индивидуальные частоты разделения для фронтальных, центральной и тыловых акустических систем
• Цифровые регуляторы тембра с "диалоговым" управлением центральным каналом
• Порт RS-232 для расширенного управления зонами
• 12В триггеры для удаленного управления компонентами, 1 вход/3 выхода
• ИК разъемы 3.5мм, 1 вход/4 выхода
• 2-я независимая АВ-зона
• 3 и 4 независимые аудиозоны
• Burr-Brown 24-бит 192 кГц двойные дифференциальные стерео ЦАПы (x5)
• Burr-Brown 24 бит 96 кГц АЦП
• 2 двухъядерных 32-битных DSP процессора Aureus 7.1 от компании Texas Instruments (2x300 MPS
• Увеличение динамического диапазона сигнала для вычисления оптимального разрешения и соотношения "сигнал/шум" для всех комбинаций программ и режимов прослушивания
• Цифровые и видеоцепи запитываются с отдельного источника питания
• Для аналоговых цепей применяется линейный источник питания с трансформатором С-типа
• Съемный кабель питания
• Обучаемый пульт ДУ HTRM с LCD дисплеем для управления 8 устройствами с подсветкой
• Пульт ZR5 для управления 2-й Зоной



• Входной импеданс 56 кОм / 220 пФ
• Частотная характеристика 20 Гц-20 кГц (±0.3дБ) аналог 10-200 Гц (±3дБ) саб
• Максимальный уровень входного сигнала 8 В, RMS
• КНИ + шум < 0.005 проц.
• Соотношение сигнал/шум > 90 дБ
• Входная чувствительность для референсного уровня THX > 40 мВ (отн. 500 мВ вых.)
• Регуляторы тембра НЧ ±12 дБ при 100 Гц
• Регуляторы тембра Центрального канала ±6 дБ при 3 кГц
• Максимальный уровень выходного сигнала 8 В, RMS
• Входы / Выходы AV - процессорf NAD М15HD2 3D
• Цифровой коаксиальный вход 4
• Входной триггер 12 В 1
• ИК-вход 1
• Выход HDMI 1
• Вход S-Video 4
• Композитный видеовход 4
• Компонентный видеовход 3 (HD)
• ИК-выход 4
• Выходной триггер 12 В3
• Цифровой оптический вход 4
• Аналоговые аудиовходы 3 стерео, 7.1-канальный
• Порт RS232
• Вход HDMI  4
• Функции и особенности
• Архитектура ЦАП5 x 24 бит/192 кГц Burr Brown, двойной дифференциальный
• Пульт ДУ в комплекте HTRM
• Пульт ДУ для работы в режиме ROOM2 ZR5
•

• Встроенные декодеры AV - процессорf NAD М15HD2 3D
• DTS 96/24, DTS NEO:6 (Cinema/Music), Dolby Pro Logic IIx, DTS HD High Resolution Audio, EARS, Stereo Enhanced Surround Modes, PCM (линейный с частотой 192 кГц), Dolby Digital Plus, Dolby TrueHD, DTS HD/Master Audio
• Питание AV - процессорf NAD М15HD2 3D
• Потребляемая мощность 80 Вт (в режиме ожидания < 1В)
• Физические характеристики
• Размеры (Ш х В х Г) 435 х 145 х 385 мм
• Масса нетто 13 кг
• Масса с упаковкой 22 кг
