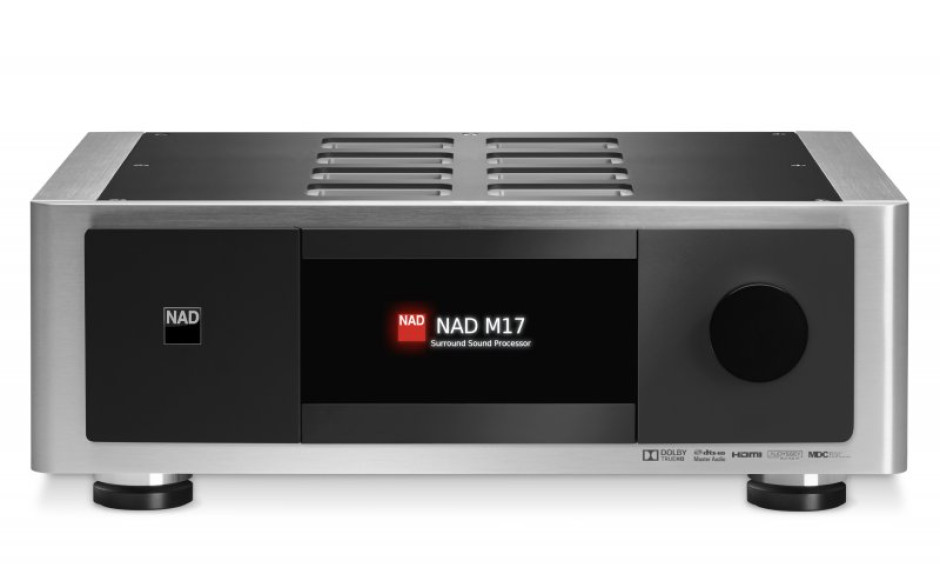

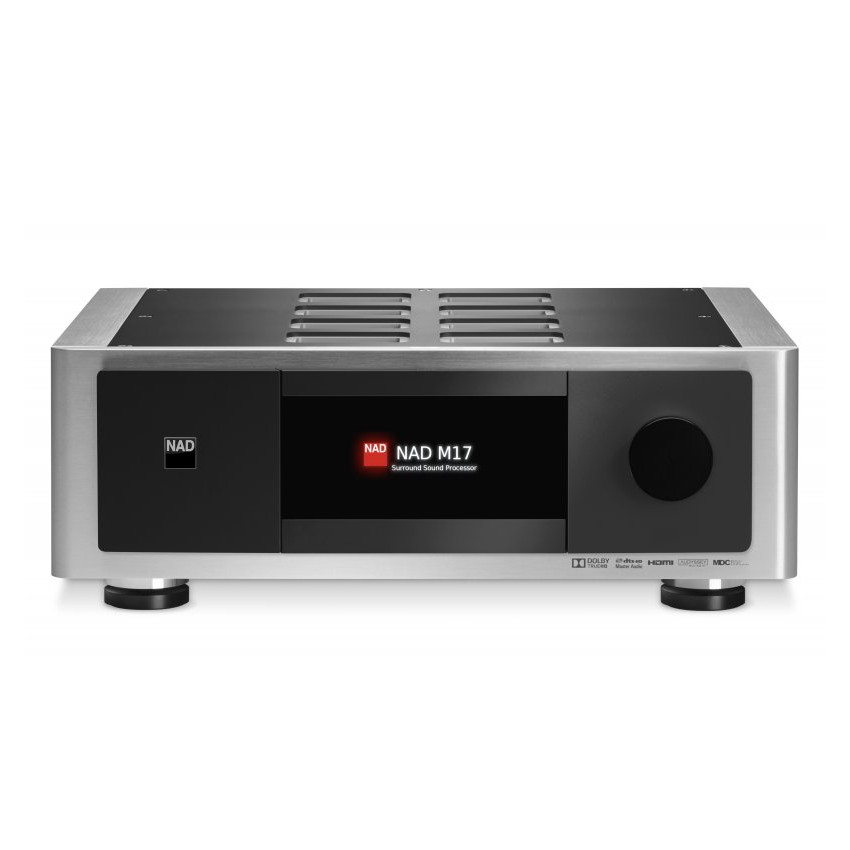

AV-процессор NAD M17

Процессор NAD М17 выполняет роль "мозга" системы домашнего кинотеатра. Он оснащен мощными и высокоскоростными процессорами для обработки звука и видео изображения. Благодаря своей богатой коммутации аппарат способен управлять большим количеством цифровых и аналоговых источников, обрабатывать и преобразовывать полученный аудиовидеосигнал в нужном виде, а после этого одновременно передать его на 2 зоны с полным управлением.

Обработка аналогового и цифрового видео изображения на NAD M17 происходит с помощью видеопроцессоров студийного качества, лучших из имеющихся на рынке, которые применяют алгоритмы, разработанные для студий звуко/видео записи. Эти алгоритмы использованы в одном из самых продвинутых цифровых сигнальных процессоров с частотой обработки 1/50 сек или порядка одного видео кадра! Видео подключение с 6 HDMI входами и 2 выходами, позволяют осуществить все необходимые видео соединения с современными мониторами. Экранное меню аппарата и звук выводятся по HDMI.

М17 в отличие от предыдущих моделей, обладает вчетверо большей мощностью для обработки звука. Декодирование звука выполняется при помощи 32-битных DSP с плавающей запятой от Texas Instruments, которые способны обрабатывать сигнал со скоростью несколько сотен миллионов операций в секунду. M17 принимает недекодированный цифровой аудиосигнал, буферизует его, преобразует в многоканальный (5.1/6.1/7.1) аналоговый звук и выполняет "пост-обработку" (например, калибровку помещения с Audyssey MultEQ Pro). Еще одна важная функция аппарата – перенаправление низкочастотной составляющей звукового сигнала с АС на сабвуфер с помощью высококачественного кроссовера. Задняя панель оснащена большим количеством аналоговых и цифровых аудио входов и выходов, что позволяет создать на базе этого процессора полноценную систему домашнего кинотеатра.

Технические характеристики также на высоте. Сверхскоростные (полоса пропускания 8 МГц) усилители с низким уровнем искажений (0.005%) применяются для буферов аналоговых входов и выходов. Такие операционные усилители на полевых транзисторах отличаются высокой скоростью нарастания выходного напряжения и поддерживают высокий выходной ток, необходимый для данной области применения. Активное шумоподавление и великолепная динамика гарантируются.

Несмотря на то, что процессор/предусилитель М17 является одним из самых технически сложных устройств, управление им сделано максимально легким. Как и у предыдущих аппаратов NAD, меню М17 сделано интуитивно понятным и простым в настройке, поэтому работать с аппаратом весьма удобно. После ввода системных и пользовательских настроек работа с М17 скорее напоминает управление обычным предварительным стереоусилителем. Достаточно выбрать источник — аудио или видео, установить громкость и можно наслаждаться просмотром любимого кино.

Удаленное управление процессором и подключенными компонентами реализовано при помощи последовательного порта RS-232 и большого количества разъемов ИК-связи и триггерного подключения (входы/выходы).

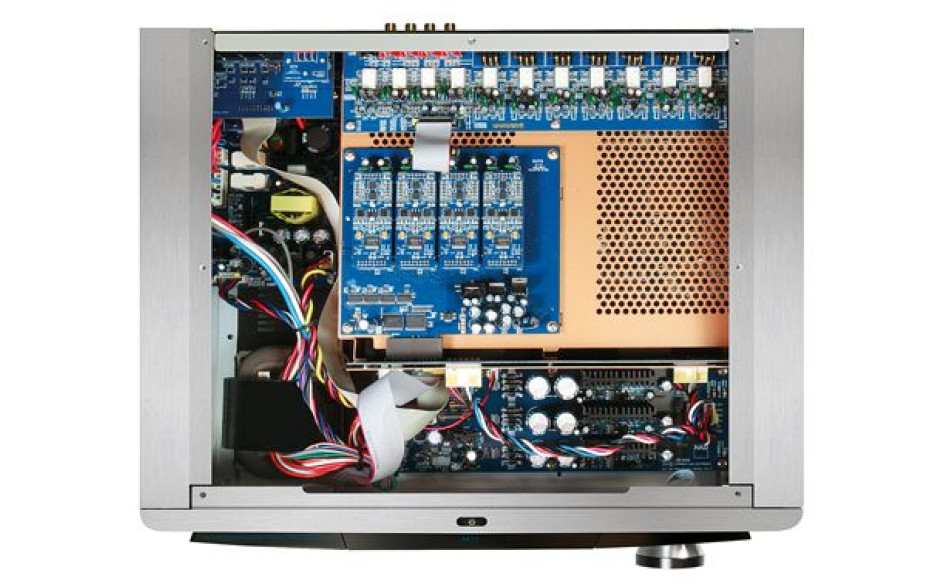

М17 построен по модульной конструкции NAD MDC и готов для будущего обновления аудио и видеоплат простой их заменой. Этот подход компании NAD позволяет ресиверам/процессорам морально не устаревать и легко усовершенствовать аппарат при выпуске новых форматов окружающего звучания. Это помогает устройствам NAD всегда отвечать высоким требованиям рынка.

Технические характеристики

• Ширина – 435 мм
• Общая глубина - 386 мм
• ПОДКЛЮЧЕНИЕ M17
• HDMI до 1080p
• Оптический 3 Vpp
• Коаксиальный 0,5 Vpp
• Ethernet RJ45 10/100 Ethernet Tx
• Линейный вход
• Входное сопротивление (R и C) 56kΩ + 220pF
• Входная чувствительность 40 mV (ref. 500mV out)
• Максимальный входной сигнал> 8Vrms
• Соотношение сигнал / шум> 90 дБ (ref. 500mV in, 500mV out, volume set to unity gain)
• > 80 дБ (ref. 2V out)
• Разделение каналов> 70 дБ (ref. 1 кГц / 10 кГц)
• Частотная характеристика ± 0,3 дБ (ref. 20Hz -. 20кГц, Tone Active)
• ± 0,3 дБ (ссылка 20Hz -. 20кГц, Tone Defeat)
• Частотный диапазон (для сабвуфера) 10 - 200 Гц (ref. -3 дБ.)
• ВЫХОД
• XLR> 2Vrms
• Максимальный выходной уровень> 8Vrms выход в 600Ω
• THD (CCIF IMD, DIM 100) <0,005% (ref. 20Hz -. 20кГц, 2V out)
• Управление тональностью
• Бас
• ± 10 дБ при 10 кГц (ref. 2V in, 2V out)
• ± 10 дБ на 100 кГц (ref. 2V in, 2V out)
• Общие характеристики:
• Резервная мощность <0,5 Вт
• Размеры - Gross 435 х 156 х 386 мм
• Вес нетто 10.9kg
• Вес в упаковке 17,5 кг
