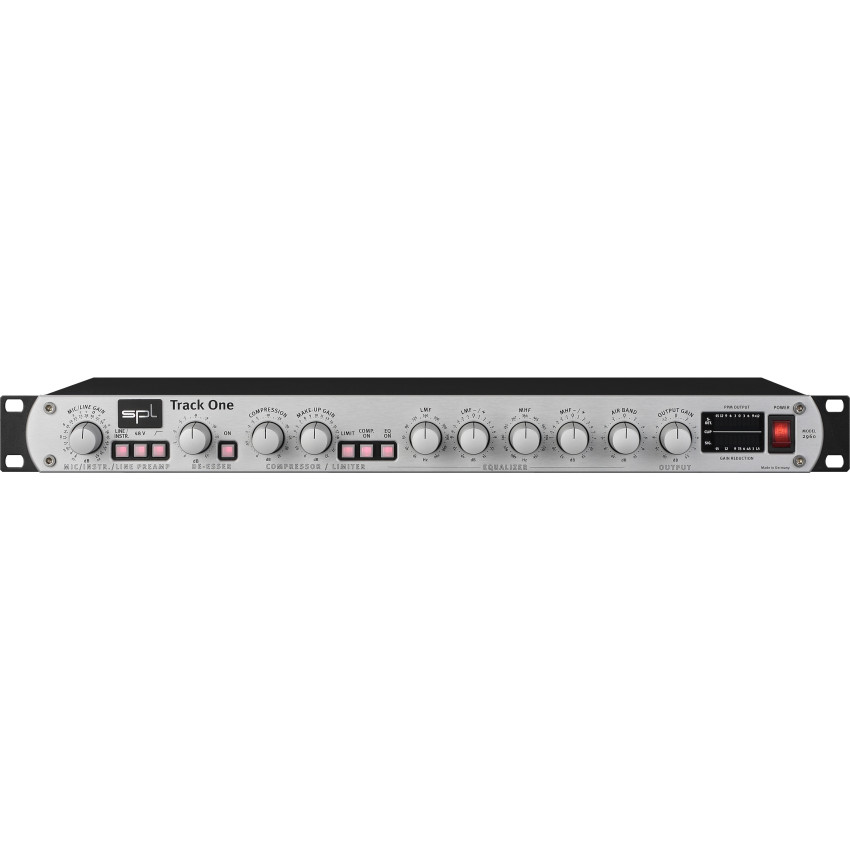

SPL Track One
Описание SPL Track One
Универсальный одноканальный процессор, дискретный предусилитель, де-эссер, компрессор/лимиттер, эквалайзер, индикатор уровня, функция link, балансные XLR и 1/4 TRS разъемы. Track One - одноканальный модуль Channel Strip предназначен для высококачественной записи и мониторинга вокала, музыкальных инструментов, а также других источников аналогового сигнала. Прибор помимо предварительного усилителя, рассчитанного на работу с любыми микрофонами. Специально для этого имеется де-эссер, компрессор/лимитер, трехполосный эквалайзер и выходной каскад с индикаторами уровня и/или степени компрессии.
Особенности:
- Предусилитель оптимизированный для всех типов микрофонов и инструментов
- SPL Де-Эссер
- Компрессор/лимитер
- 3-х полосная секция EQ
- Выходной каскад с визуальным VU-метром
- Балансные XLR и 1/4 TRS разъемы
- Опции: блок аналого-цифровых преобразователей 24/192, трансформаторы Lundahl ввода/вывода
Область, в которой применение Track One является предпочтительными: поканальная запись вокала и акустических музыкальных инструментов, однако его функциональные возможности отвечают также требованиям концертной практики и постпроизводства. Для уменьшения шумов и обеспечения открытого, неокрашенного звучания инженеры SPL применили в Track One раздельные предусилители — для работы соответственно с микрофонами (микрофонный вход оборудован источником фантомного питания +48 В) и инструментами. На обоих входах предусмотрены обрезные фильтры низких частот.
Преимущества:
- Универсальный одноканальный процессор - микрофонный/инструментальный предусилитель, программозависимый деэссер и компрессор/лимитер, трехполосный эквалайзер
- Предусилитель имеет регулятор чувствительности, кнопки включения линейного/инструментального входа, фантомного питания (48 В) и фильтра
- Деэссер имеет регулятор уровня и кнопку включения (пороговый уровень устанавливается автоматически)
- Компрессор/лимитер имеет регуляторы компрессии и компенсации уровня, кнопки включения и переключения режима (компрессор или лимитер), индикатор уровня подавления
- Эквалайзер имеет кнопку включения, регуляторы частоты и уровня низкочастотной и средне-высокочастотной полос, регулятор уровня высокочастотной полосы (используется фильтр на основе катушки индуктивности и конденсатора)
- Симметричный микрофонный вход (XLR), несимметричный вход (Jack) с переключателем режима (линейный или инструментальный, во втором случае импеданс 1 МОм), 2 параллельных симметричных выхода (XLR и Jack) с регулятором и индикатором уровня, вход для второго канала опционального аналого-цифрового преобразователя (Jack), разъем для линкования компрессора (TRS Jack)
- Переключатель режима (ведущий/ведомый), переключатель заземления, выключатель и гнездо кабеля питания
- Подсветка кнопок
- Опционально можно приобрести модуль 2161 с трансформатором Lundahl для микрофонного входа и двухканальный аналого-цифровой преобразователь 2376 с электрическим и оптическим выходами формата SPDIF.
Используемый в Track One де-эссер обеспечивает эффективное подавление нежелательных всплесков уровня сигнала на шипящих согласных. Его настройка проста. Звукорежиссеру следует установить значение только одной функции — интенсивности подавления шипящих (S-reduction). Остальное сделает схема автоматической регулировки порога срабатывания (auto-threshold), поддерживающая постоянную степень обработки независимо от уровня громкости вокала или изменения дистанции между исполнителем и микрофоном. Секция компрессора/лимитера характеризуется необычайно низким уровнем собственного шума и малым коэффициентом гармонических искажений.
Track One — монофоническое устройство, и для работы в стерео предусмотрена возможность каскадной коммутации двух приборов. При этом один Track One является управляющим (Master), и его органам управления подчиняется второй прибор в каскаде — Slave. Секция частотной коррекции разработана специально для работы с вокалом, натуральными и электронными музыкальными инструментами. Частота среза НЧ-фильтра (Low Band FIlter) регулируется в диапазоне 30…720 Гц, глубина подавления/усиления ±14 дБ. Частота среза С/ВЧ-фильтра (Mid-Hi Filter) регулируется в диапазоне 650 Гц…14 кГц, глубина подавления/усиления ±12 дБ. ВЧ-фильтр (Air Band) имеет пиковую характеристику с фиксированной центральной частотой (17,5 кГц) и максимальной глубиной подавления/усиления ±10 дБ. Фильтр построен по схеме типа «катушка индуктивности/конденсатор». В процессоре используются бестрансформаторные входные/выходные каскады с электронной симметризацией. Уровень выходного сигнала регулируется в пределах -20…+6 дБ. Таким образом, последующие в цепочке устройства могут быть загружены с оптимальным уровнем. Разъемы XLR и Jack параллельны. При необходимости их можно использовать одновременно.
В блоке питания применяется тороидальный трансформатор мощностью 15 Вт. Имеется переключатель Ground-Lift, физически изолирующий «землю» шасси от экранирующего контакта соединительных шнуров. Дополнительно в устройство можно установить аналого-цифровой преобразователь 24 бит/96 кГц и входные трансформаторы Lundahl.
Технические характеристики
Микрофонный вход:
- Частотный диапазон: 10 Гц - 200 кГц (200 кГц = -3 дБ)
- Коэффициент ослабления синфазного сигнала (CMR) при -20 dBu: 1 кГц: -80 дБ, 10 кГц: -68 дБ
Коэффициент нелинейных искажений + шум (THD+N) A-взвешенный:
- 20 дБ: -97,5 dBu
- 40 дБ: -91,0 dBu
- 65 дБ: -69,6 dBu
Динамический диапазон:115 дБ
Инструментальный вход:
- Частотный диапазон: 10 Гц - 180 кГц (180 кГц = -3 дБ)
Коэффициент нелинейных искажений + шум (THD+N) A-взвешенный:
- 7 дБ: -98,4 dBu
- 20 дБ: -95,8 dBu
- 42 дБ:-77,2 dBu
- Коэффициент ослабления синфазного сигнала (CMR) при 0 dBu:1 кГц: -80 дБ, 10 кГц: -78 дБ, только линейный вход
Коэффициент гармонических искажений Gain, А-взвешенный:
- 5 дБ: -99.4 dBu
- 20 дБ: -97.2 dBu
- 42 дБ: -79 dBu
- Входное сопротивление: линейного входа 20 кОм, инстр. 1 МОм
- Максимальный входной уровень: линейного входа +22 dBu, инстр. +14 dBu
- Динамический диапазон: 119 дБ
- Входное сопротивление: линейный вход 12 кОм, инструментальный 1 МОм
- Максимальный входной уровень: линейный вход 28 dBu, инструментальный 12 dBu
- Динамический диапазон: 115 дБ
Выходы:
- Максимальный выходной уровень: XLR/TS Jack: +20 dBu
- Выходное сопротивление: 50 Ом
Разъемы:
- XLR (микрофонный вход, выход), ¼ TS
- Jack инструментальный/линейный вход, выход, вход АЦП, comp link)
Питание:
- Тороидальный трансформатор 15 В/А,
- Предохранители 315 мА (230 В/50 Гц), 630 мА (115 В / 60 Гц)
- Габариты: 482 x 44 x 210 мм
- Вес: 3,1 кг
