TEAC UD-505-X/B
Описание TEAC UD-505-X/B
TEAC UD-505-B- десктопный USB-ЦАП и усилитель для наушников UD-505.
 |
|
|
Модель TEAC UD-505 представляет собой третий этап развития флагманской линейки внешних ЦАПов TEAC и использует новые топовые чипы VERITA AK4497. На каждый канал приходится по одному такому чипу, поддерживающему PCM (до 32 бит/768 кГц) и DSD (до 22,5 МГц) в нативном режиме. На борту имеются два тактовых генератора для сигналов, кратных частотам 44,1 и 48 кГц, а через порт BNC доступно подключение внешнего клока (10 МГц) с целью понижения джиттера. Для PCM можно использовать один из пяти отключаемых цифровых фильтров, а для DSD-потока имеются два фильтра на выбор. ЦАП оснащен апсемплером, повышающим разрешение PCM до 32 бит/384 кГц и переводящим PCM в DSD (до 24,5 МГц). |
 |
 |
Балансная схемотехника модели соответствует принципу «двойного моно».Каждый канал получает питание от отдельного тороидального трансформатора, а цифровой изолятор защищает аналоговые цепи от проникновения шумов, генерируемых цифровыми источниками сигнала и прочими контурами. В аналоговой секции установлены четыре буферных дискретных сильноточных усилительных каскада (технология TEAC-HCLD), гарантирующих широкий динамический диапазон. Два из них используются для балансного выхода, а остальные два — для RCA-выхода. Модель имеет высокоточный пошаговый регулятор громкости TEAC-QVCS, изменяющий напряжение на линейном выходе, а также участвующий в настройке уровня громкости встроенного HCLD-усилителя для наушников. Для наушников имеются два 6,3 мм гнезда и 4,4 мм 5-контактный балансный разъем Pentaconn. При симметричном подключении используется активное заземление, подавляющее шумы, создаваемые блоком питания. |
| Модель TEAC UD-505 оснащена Bluetooth-модулем, поддерживающим кодеки LDAC и aptX HD, позволяющие получить звучание, близкое по качеству к Hi-Res-форматам. | |
 |
|

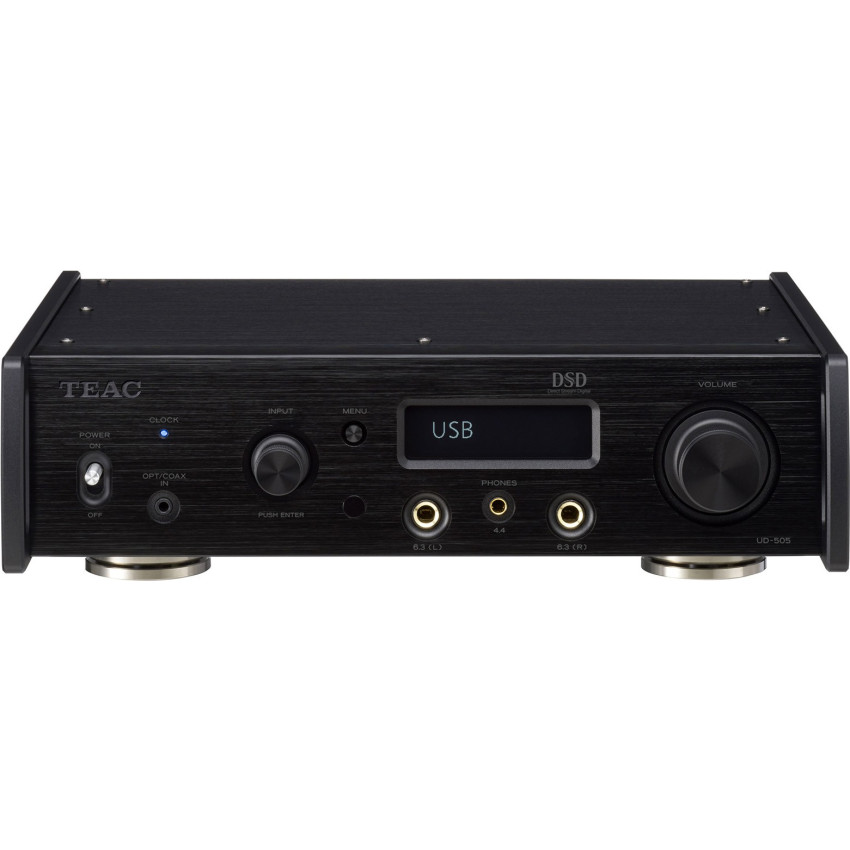

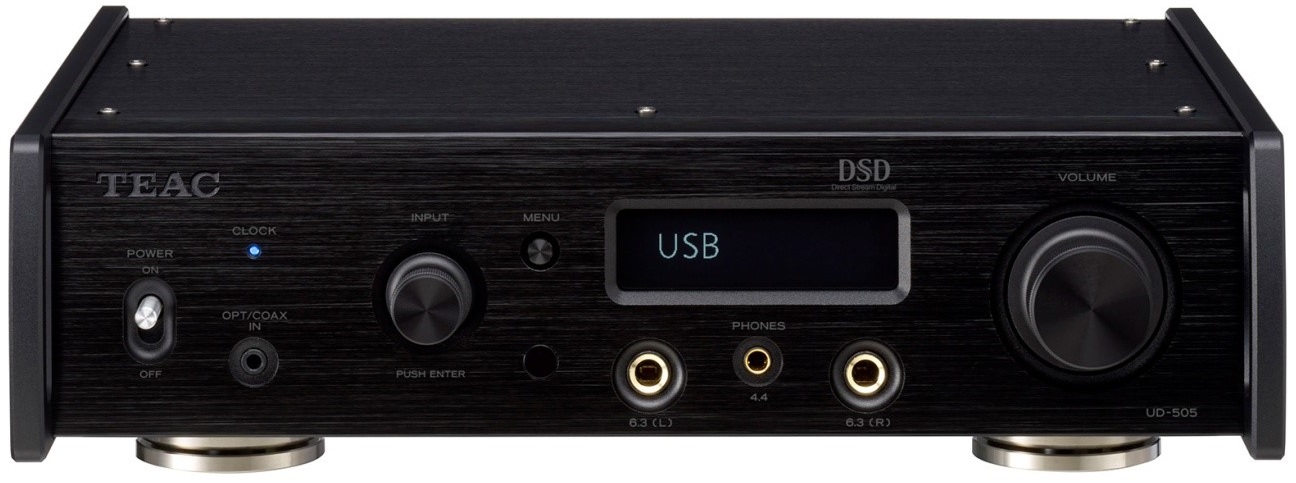

Алюминиевый корпус ЦАПа отличается приятным функциональным дизайном.Толстые боковины имеют миниатюрные ручки, как в рэковой аппаратуре, а три опорные ножки оснащаются шипами-конусами и подпятниками для виброразвязки с установочной поверхностью. На фасаде помимо трех гнезд для наушников находится совмещенный 3,5 мм оптический/коаксиальный вход. На тыльной стороне имеются балансный и небалансный выходы, аналоговый вход RCA, а также коаксиальный и оптический входы, BNC для внешнего клока и USB-порт для подключения к компьютеру, в котором реализована технология "Bulk Pet". Такая технология имеет четыре режима и гарантирует более стабильную и равномерную передачу данных между компьютером и TEAC UD-505 по сравнению с обычным асинхронным способом, что особенно актуально при трансляции Hi-Res-аудио. В итоге нагрузка на оба устройства выравнивается, что положительно отражается на качестве звучания. |
 |
 |
|
Особенности внешнего ЦАПа TEAC UD-505
- Балансная топология схем, «двойное моно», по одному ЦАПу VERITA AK4497 в каждом канале
- Поддержка PCM (до 32 бит/768 кГц) и DSD (до 22,5 МГц) по USB, встроенный Bluetooth-модуль с поддержкой LDAC и aptX HD
- Апсемплер, пять цифровых фильтров для PCM, 2 фильтра для DSD, возможность подключения внешнего клока
- 4 буферных усилительных каскада HCLD, усилитель для наушников с тремя выходами, включая 4,4 мм балансный разъем Pentaconn
Характеристики внешнего ЦАПа TEAC UD-505
| ЦАП | 2 х AKM VERITA AK4497 (PCM до 32 бит/768 кГц, DSD512 (22,5 МГц)) |
| Апсемплинг | отключаемый, технология RDOT-NEO, PCM: до 32 бит/384 кГц или PCM в DSD (до 24,5 МГц |
| Фильтры | PCM: Sharp Roll Off, Slow Roll Off, Short Delay Sharp, Short Delay Slow, Low Dispersion, режим с отключенными фильтрами; DSD: узкий, частоты среза: 39 кГц (2,8 МГц), 78 кГц (5,6 МГц), 156 кГц (11,2 МГц) или 312 кГц (22,5 МГц), широкий, частоты среза: 76 кГц (2,8 МГц), 152 кГц (5,6 МГц), 304 кГц (11,2 МГц) или 608 кГц (22,5 МГц) |
| Диапазон частот | 10 Гц – 80 кГц (+ 1 дБ, - 3 дБ, PCM 192 кГц, RCA-выход, цифровой фильтр отключен) |
| Отношение сигнал/шум | более 110 дБ (PCM 192 кГц, RCA-выход, цифровой фильтр отключен) |
| Коэффициент гармоник | 0,002% (PCM 192 кГц, RCA-выход, цифровой фильтр отключен) |
| Входной импеданс/входное напряжение | 24 кОм/130 мВ (линейный вход RCA) |
| Выходной импеданс | 188 Ом (XLR), 150 Ом (RCA) |
| Выходное напряжение | XLR/RCA: 2 В (1 кГц, 10 кОм, фиксированный, 0 дБ), XLR/RCA: 4 В (1 кГц, 10 кОм, фиксированный, + 6 дБ), XLR: 12 В (1 кГц, 10 кОм, регулируемый); RCA: 6 В (1 кГц, 10 кОм, регулируемый) |
| Выходная мощность усилителя для наушников | 2 х 700 мВт (32 Ом, балансное подключение), 2 х 500 мВт (небалансное подключение, 32 Ом, один разъем нагружен), 2 х 350 мВт (небалансное подключение, 32 Ом, два разъема нагружены), 2 х 500 мВт (32 Ом, режим с активным заземлением) |
| Bluetooth-модуль | версия 4.0, поддерживаемые профили: A2DP, AVRCP, поддерживаемые кодеки: LDAC (близок по качеству звучания к формату PCM 24 бит/96 кГц), Qualcomm aptX HD (близок по качеству звучания к формату PCM 24 бит/48 кГц), aptX, AAC, SBC, количество одновременно подключенных Bluetooth-устройств: 8 |
| Входы | линейный RCA, 3,5 мм коаксиальный/оптический (24 бит/192 кГц, DSD 2,8 МГц, DoP), коаксиальный (24 бит/192 кГц, DSD 2,8 МГц, DoP), оптический (24 бит/192 кГц, DSD 2,8 МГц, DoP), USB-порт (асинхронный режим, bulk-режим (пакетная передача данных), тип B, PCM до 32 бит/768 кГц, DSD до 22,5 МГц) |
| Выходы | линейный RCA (фиксированный/регулируемый), балансный XLR (фиксированный/регулируемый), 2 х 6,3 мм гнезда для наушников (могут использоваться в паре для балансного подключения, 16-600 Ом), 1 х 4,4 мм 5-контактное балансное гнездо Pentaconn для наушников (16-600 Ом) |
| Прочая коммутация | позолоченный BNC-вход для внешнего 10 МГц тактового генератора TEAC CG-10M или др. |
| Блок питания | 2 тороидальных трансформатора (по одному на канал) |
| Дисплей | OLED, с 4-ступенчатой регулировкой яркости, отключаемый |
| Пульт ДУ | RC-1330 |
| Программный плеер | TEAC HR Audio Player (Windows, Macintosh), в комплекте, позволяет воспроизводить Hi-Res-аудио в форматах DSD512 и PCM (32 бит/768 кГц) |
| Потребляемая мощность | 18 Вт, standby: 0,3 Вт |
| Габариты (ШхВхГ) | 290х85х249 мм |
| Вес | 4,2 кг |
