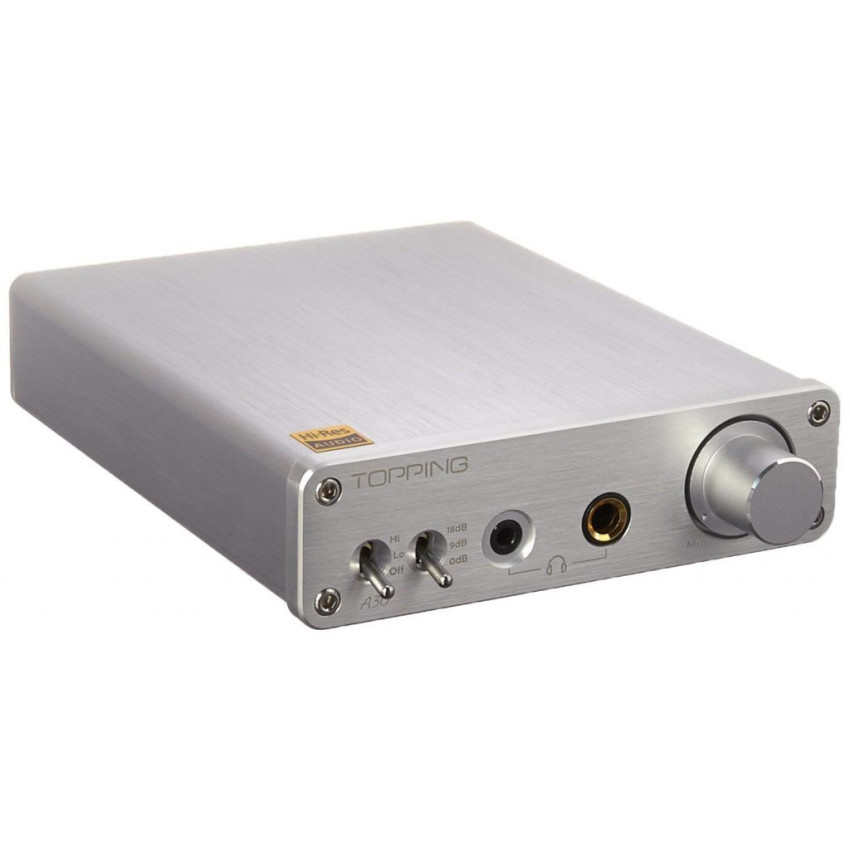

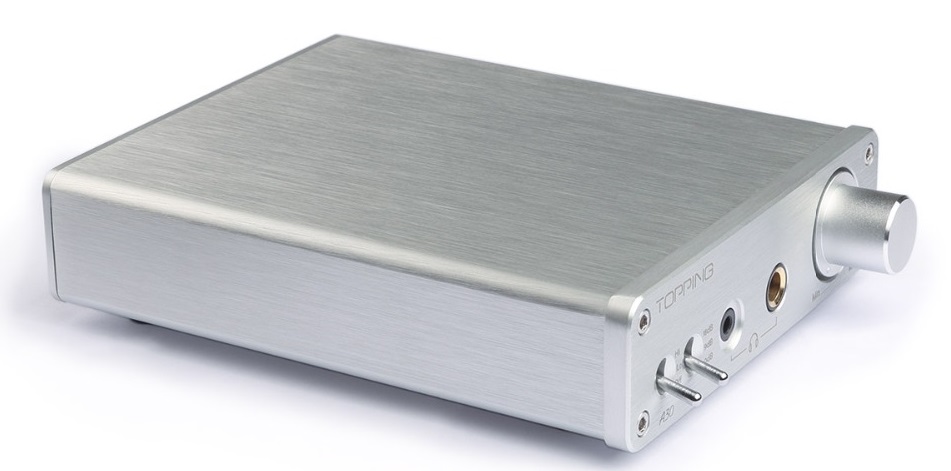

Усилитель для наушников Topping A30 Silver

Его усилительный тракт основан на OPA1611 и OPA2134. Последнее может быть изменено благодаря съемной подставке, которая позволяет пользователю тестировать различные варианты звука, наслаждаясь точным, чистым звуком с большой звуковой сценой.

Усилитель для наушников

Схема усиления Topping A30 основана на микросхеме TPA6120A2. Модель имеет архитектуру класса AB (с током обратной связи), способную работать в широкой полосе частот с минимальным уровнем шума и большим динамическим диапазоном (126 дБ).

Каждый компонент, используемый в усилении, имеет свой собственный радиатор, чтобы предотвратить перегрев и предотвратить помехи в усилении звука.

A30 имеет два отдельных выхода на наушники. Один формата TRS 3,5 мм, а другой TRS 6,35 мм. Оба выхода для наушников имеют разное сопротивление. Это позволяет пользователю попробовать множество моделей наушников с очень разными характеристиками, не приближаясь к пределам качественного звука.

Усилитель также имеет два режима работы (высокое напряжение / низкое напряжение на входном сигнале) и три варианта усиления в восходящем направлении. С этими опциями можно найти лучший компромисс для комфортной громкости прослушивания, правильного уровня усиления и низкого искажения.

Предусилитель

A30 имеет две пары RCA на задней панели: одна пара как вход, вторая как выход предусилителя с аппаратной регулировкой громкости.

Он выигрывает от наличия мощных и точных операционных усилителей (OPA1611 и OPA2134). Кроме того, TI OPA2134 установлен на подставке DIP-8 (съемной), которая позволит любому экспериментировать с различными вариантами звука и, в конечном итоге, заново открыть свой любимый звук.

Аппаратное регулирование громкости стало возможным благодаря потенциометру ALPS. Они особенно ценятся в мире аудио за их точность, уважение к звуку и их надежность.

Линейный источник питания

Чтобы эффективно изолировать аудиосигнал от собственного шума работающего электрического прибора, A30 оснащен отдельным линейным источником питания.
Сетевой трансформатор выдает 2*15 В, предназначенные исключительно для аудио части, а другой вторичный выход обеспечивает один вывод 8 В для всех других компонентов, которые непосредственно не влияют на вывод звука: светодиоды, некоторые логические схемы, реле и прочие нужные но не для звука элементы. Такой подход позволяет использовать только один кабель, отделяя источники шума от звука в цепи. Вынос линейного трансформатора также обеспечивает физическую удаленность трансформатора от цепи усиления во избежание магнитных помех. Этот подход также способствует урегулированию проблем с тепловыделением.

A30 использует конденсаторы WIMA, которые позволяют уточнить общую производительность устройства.
