Allen & Heath IDR-4
Allen & Heath IDR-4 Опис
Модуль встановленняIDR 4виконує функції цифрового змішувача, дистриб'ютора, комутатора та процесора. Вбудований змішувач має до шістнадцяти вхідних та шістнадцять вихідних каналів, а також стереоніціону.Чотиристоронній параметричний еквалайзер, ворота та компресор доступні на кожному вхідному каналі, і в ланцюзі детектора затвора та компресора може бути фільтр, а сигнал до ланцюга детектора може постачатися з будь -якого вхідного каналу.У вихідні дні є затримка, восьмикласний параметричний еквалайзер та обмежувач. Можливий вибір типу фільтрів. Існує вхідні та вихідні панелі комутації. Підтримується частота відбору проб 48 кГц.
На передній панелі знаходиться рідкий кристал (два рядки з 16 символів) з підсвічуванням, десять кнопок та вісім світлодіодів, а також три кнопки навігації навігації меню та перемикання режиму оновлення операційної системи.

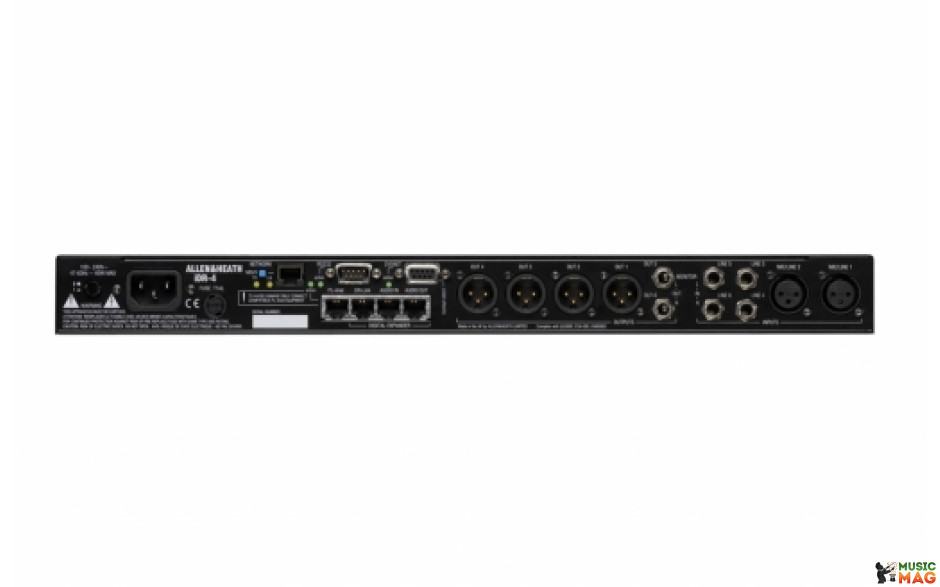

На задній панелі є два симетричні мікрофонні/лінійні входи (XLR), чотири симетричні лінійні входи (Джекі), шість симетричних лінійних випусків (чотири XLR-роз'єми та два гнізди), DR-Link Connector (RJ-45), вісім- канал цифрового входу (RJ-45) та восьмиканальний цифровий вихід (RJ-45), призначений для передачі аудіо даних, порту PL-ANET (RJ-45), призначеного для управління контролерами системи RS-485 Allen & Heath PL (або іншими) Світлодіодний індикатор індикатора активності портуANET, порт Sysnet (дев'ятиконтактний D-SUB) з індикатором світлодіодної активності, портом модему RS-232 (дев'ятиконтактне D-SUB) з індикатором світлодіодної активності, мережевим портом (RJ-RJ Connector45, для перемикання кабелю типу UTP CAT5 використовується) з парою світлодіодних індикаторів та перемикачем типу з'єднання (безпосередньо з комп'ютером або з мережею Ethernet), комутатором живлення, тримачем запобіжника та мережевим блоком кабелю.Порти RS-232, SYSNET та PL-ANET не можуть бути використані одночасно. П'ятий та шостий вхідні та вихідні канали можуть використовуватися як входи та виходи монітора. На входах мікрофона фантомне харчування (+20 В) та аттенюатор ввімкнено індивідуально.
Модуль встановлюється в РЕД через прикріплений адаптер, в той час як займає одну одиницю місця для стійок або столу (є знімні гумові ніжки). Розміри 483 x 350 x 44 мм (встановлення смужки) або 440 x 350 x 48 мм (встановлення таблиці), вага 5 кг.
Технічні характеристики:
- 4 вхід (2 xlr) гніздо + 2 гніздо (монітор у) / 4 xlr + 2 виходи (монітор).
- 2 X DSP Motorola.
- Матриця для мансарства.
- Підсилювач.
- Параметричний еквалайзер.
- Компресор.
- Ворота.
- Обмежувач.
- Лінії затримки.
- Перехресні фільтри.
- Генератор тестових сигналів.
- Віддалений контроль через Allen*Heath Anet, TCP/IP, Rs 232.
