Allen & Heath IDR-4

Инсталляционный модуль iDR 4 выполняет функции цифрового микшера, распределителя, коммутатора и процессора. Встроенный микшер имеет до шестнадцати входных и шестнадцати выходных каналов, а также мониторную стереошину. На каждом входном канале доступны четырехполосный параметрический эквалайзер, гейт и компрессор, причем в детекторной цепи гейта и компрессора может быть фильтр, а сигнал на детекторную цепь может подаваться с любого входного канала. В выходных каналах доступны задержка, восьмиполосный параметрический эквалайзер и лимитер. Возможен выбор типа фильтров. Есть входная и выходная коммутационные панели. Поддерживается частота дискретизации 48 кГц.

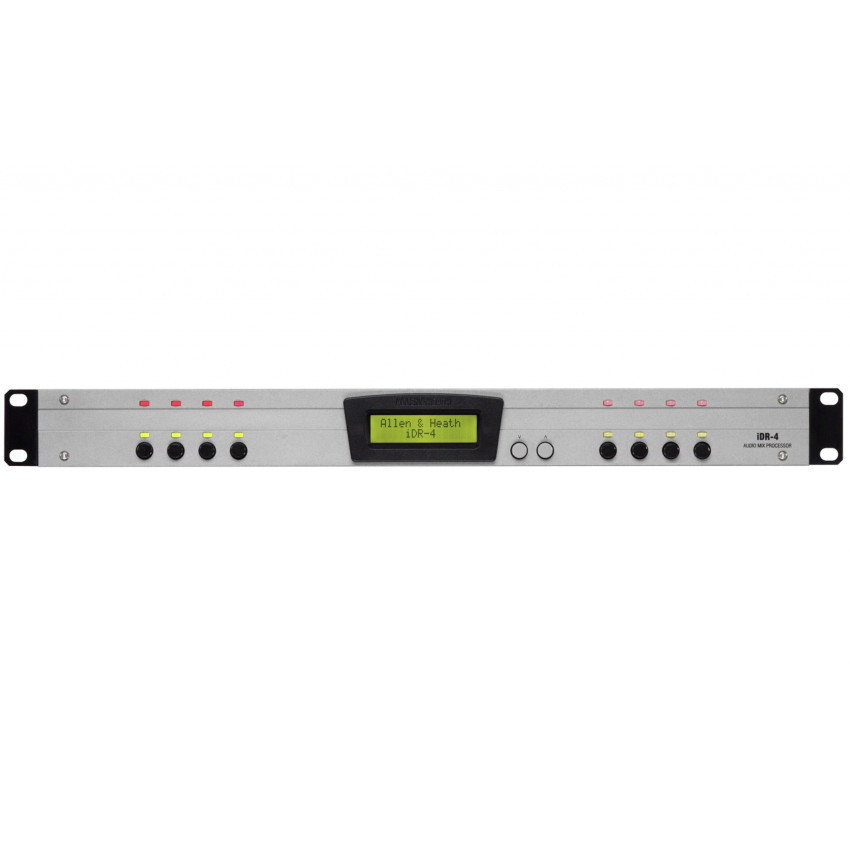

На передней панели есть жидкокристаллический дисплей (две строки по 16 символов) с подсветкой, десять кнопок и восемь светодиодных индикаторов, а также спрятанные под крышкой три кнопки навигации меню и переключатель режима обновления операционной системы.

На задней панели есть два симметричных микрофонных/линейных входа (XLR), четыре симметричных линейных входа (джеки), шесть симметричных линейных выходов (четыре разъема XLR и два джека), разъем шины DR-LINK (RJ-45), восьмиканальный цифровой вход (RJ-45) и восьмиканальный цифровой выход (RJ-45), предназначенные для передачи аудиоданных, порт PL-Anet (RJ-45), предназначенный для управления системой по протоколу RS-485 контроллерами Allen & Heath PL (или другими), светодиодный индикатор активности порта PL-Anet, порт SysNet (девятиконтактный D-Sub) со светодиодным индикатором активности, модемный порт RS-232 (девятиконтактный D-Sub) со светодиодным индикатором активности, сетевой порт (разъем RJ-45, для коммутации используется кабель типа UTP CAT5) с парой светодиодных индикаторов и переключателем типа соединения (непосредственно с компьютером или с сетью Ethernet), выключатель питания, держатель предохранителя и колодка сетевого кабеля. Порты RS-232, SysNet и PL-Anet одновременно использоваться не могут. Пятые и шестые входные и выходные каналы могут использоваться в качестве входов и выходов мониторной шины. На микрофонных входах индивидуально включается фантомное питание (+20 В) и аттенюатор.

Модуль устанавливается в рэк посредством прилагаемого адаптера, при этом занимает одну единицу рэкового пространства, или настольно (есть съемные резиновые ножки). Габариты 483 x 350 x 44 мм (рэковая установка) или 440 x 350 x 48 мм (настольная установка), масса 5 кг.

Технические характеристики:
