APOGEE BIG BEN STUDIO CLOCK
APOGEE BIG BEN STUDIO CLOCK Опис

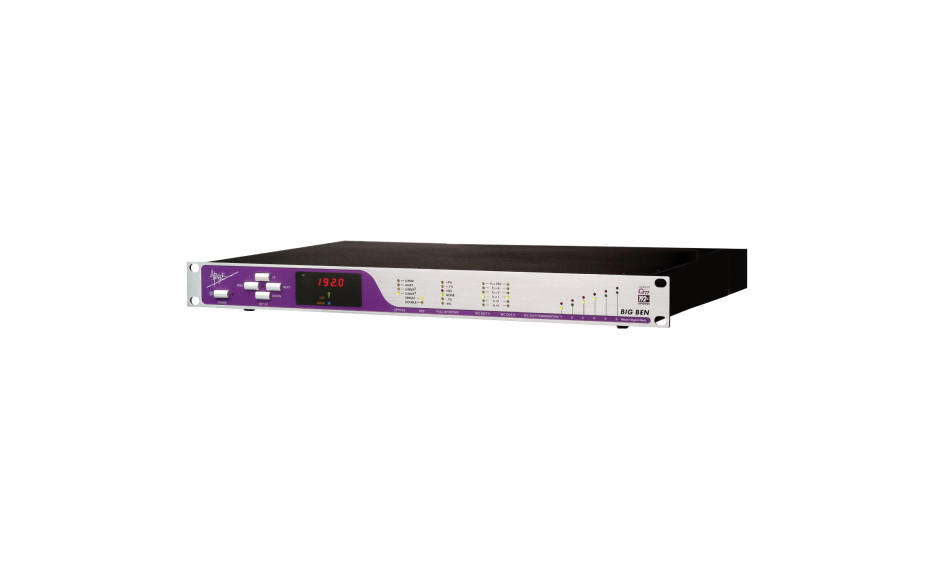

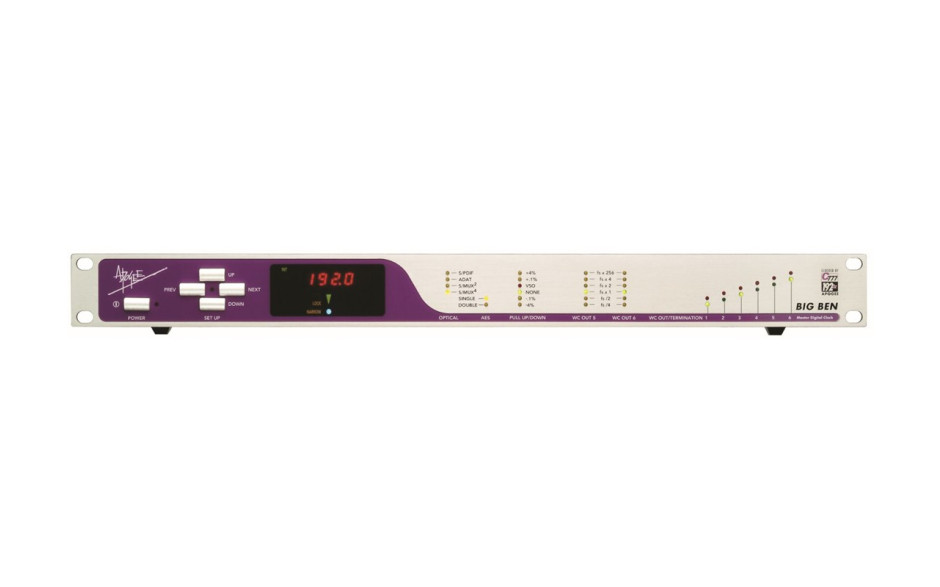

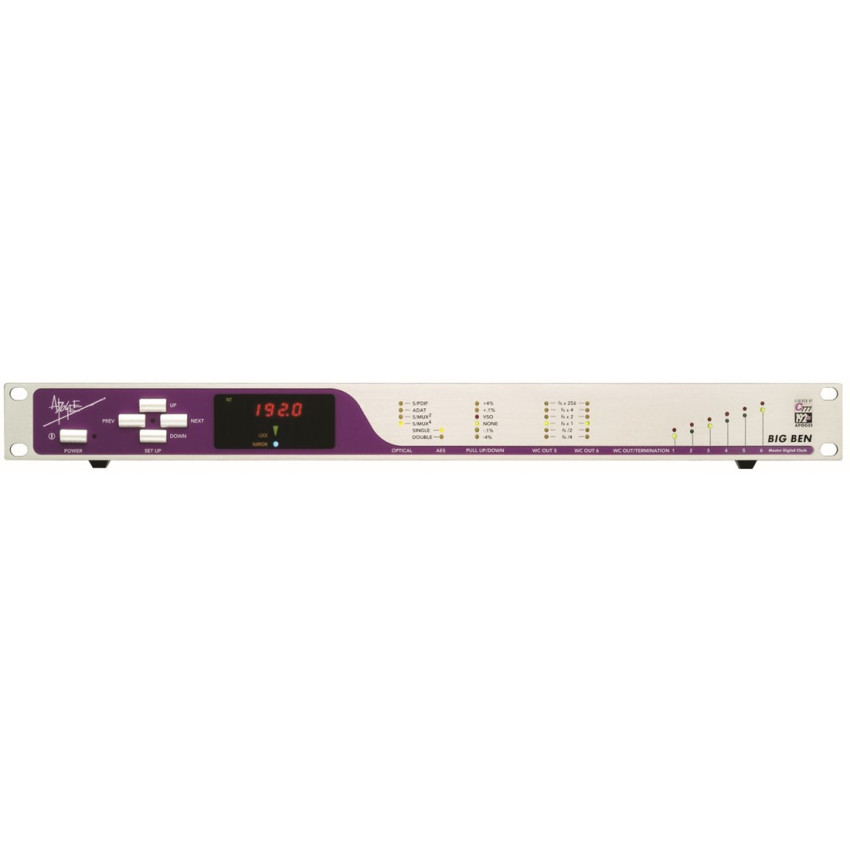

Прилад синхронізації APOGEE BIG BEN STUDIO CLOCK
APOGEE BIG BEN STUDIO CLOCK Универсальный прибор синхронизации, 2 входа и выхода AES-EBU. оптические входы/выходы S/PDIF (разъемы RCA и TOS-LINK, частоты дискретизации 44,1-192 кГц и 44,1-48 кГц соответственно), входы/выходы ADAT (44,1-48 кГц),АADAT/SMUX II (88,2-96 кГц) и ADAT/SMUX IV (176,4-192 кГц), вход Video (PAL/NTSC/60Hz), 1 вход и 6 выходов Word Clock
Big Ben формує еталонний сигнал синхронізації із частотою до 192 кГц та розподіляє його по шести виходах Word Clock. Додаткові можливості Big Ben – виявлення та індикація узгодженого навантаження (термінації) на кожній лінії Word Clock та перетворення форматів у реальному часі.Пристрій застосовується в студіях звукозапису, апаратних майстерингу та пост-виробництва з метою підвищення стабільності цифрових потоків та коректної синхронізації цифрового обладнання. Основою відновлення сигналу Word Clock у цифрових трактах є процес Phase Lock Loop (PLL, ФАПЧ).До теперішнього часу, і особливо в звукових приладах, PLL забезпечувався за допомогою складної комбінації аналогових та цифрових елементів, що не гарантувало точної синхронізації всіх пристроїв у системі використання зовнішніх генераторів тактової частоти.
Саме цю проблему дозволяє вирішити технологія C777, повністю цифровий процес, що включає алгоритм синтезу тактової частоти Direct Digital Synthesis (DDS) та схему цифрової фільтрації Adaptive Loop Filtering (ALF). DDS синтезує та «роздає» на шість виходів Big Ben»а сигнали Word Clock.ALF забезпечує потужне придушення нестабільності тактової частоти (джиттера) у вхідних цифрових сигналах і гарантує "захоплення" сигналу цифрових джерел навіть за наявності випадання (функція Sure Lock). Внаслідок застосування технології C777 забезпечується виняткова стабільність цифрового потоку в діапазоні до 192 кГц.Big Ben забезпечує перетворення форматів звукового сигналу реального часу. За допомогою інтуїтивного цифрового дисплея забезпечується вибір пар форматів: S/PDIF – AES, AES – ADAT, ADAT – S/PDIF.

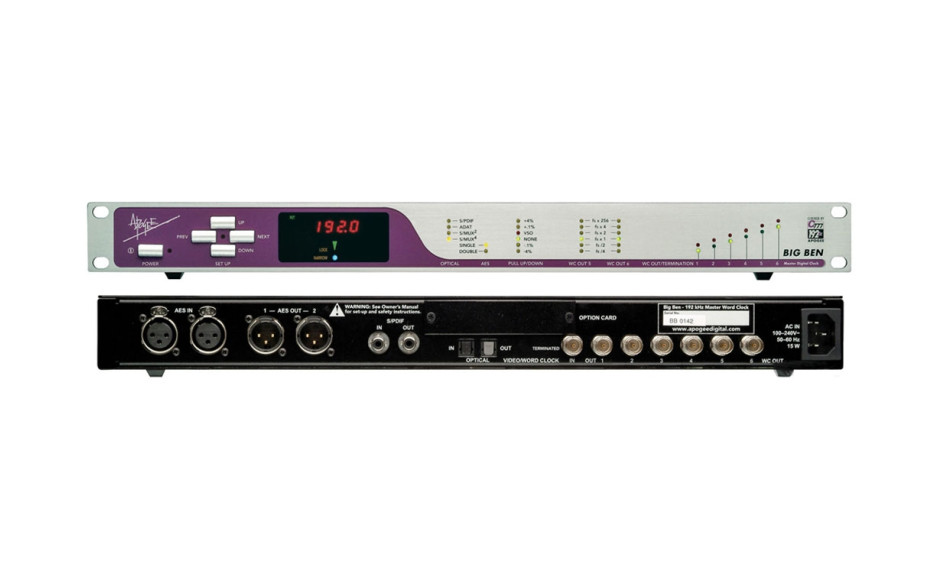

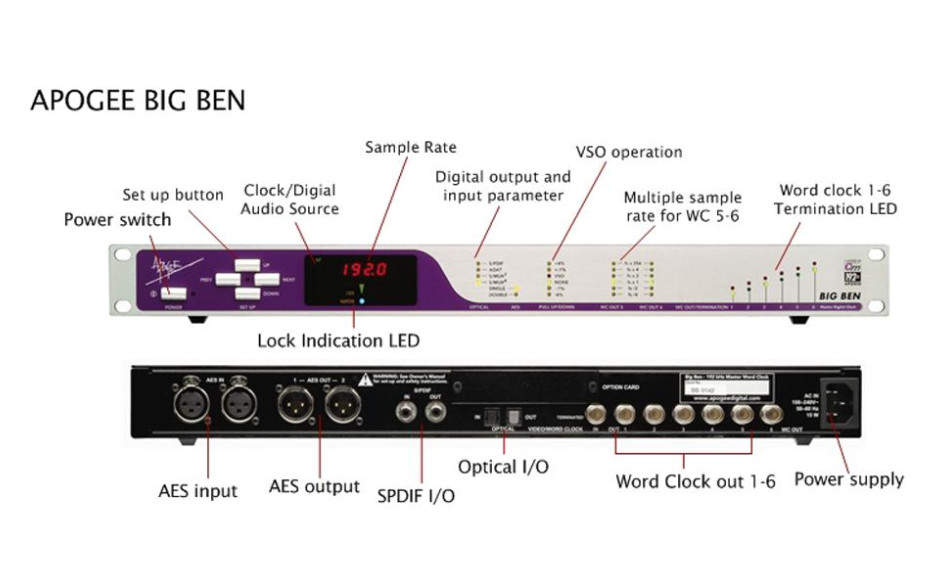

Комутаційний інтерфейс Big Ben представлений двома входами та виходами формату AES-EBU (роз'єми XLR, конфігурація singlewide при частотах дискретизації 44,1 - 192 кГц або double-wide при частотах дискретизації 88,2 - 192 кГц), коаксіальним та оптичним входами/ /PDIF (роз'єми RCA та TOS-LINK, частоти дискретизації 44,1 - 192 кГц та 44,1 - 48 кГц відповідно), входами/виходами ADAT (44,1 -48 кГц), ADAT/SMUX II (88,2 - 96 кГц) та ADAT/SMUX IV (176,4 - 192 кГц), входом Video (PAL/NTSC/60Hz), одним входом та шістьма виходами Word Clock (роз'єми BNC , 44,1 - 192 кГц), два з яких можуть використовуватися для передачі сигналу 256 fs (SuperClock) на більш низьких частотах дискретизації.
- Универсальный устройство синхронизации.
- 2 входи та виходи AES-EBU (роз'єми XLR, конфігурація single-wide при частотах дискретизації 44,1 - 192 кГц або double-wide при частотах дискретизації 88, 2 - 192 кГц).
- Коаксіальний та оптичний входи/виходи S/PDIF (роз'єми RCA та TOS-LINK, частоти дискретизації 44,1-192 кГц та 44,1-48 кГц відповідно).
- Входи/виходи ADAT (44,1-48 кГц).
- ADAT/SMUX II (88,2–96 кГц).
- ADAT/SMUX IV (176,4–192 кГц).
- Вхід відео (PAL/NTSC/60Hz).
- 1 вхід та 6 виходів Word Clock.
