APOGEE BIG BEN STUDIO CLOCK

Прибор синхронизации Apogee BIG BEN STUDIO CLOCK

APOGEE BIG BEN STUDIO CLOCK Универсальный прибор синхронизации, 2 входа и выхода AES-EBU (разъемы XLR, конфигурация single-wide при частотах дискретизации 44,1 - 192 кГц или double-wide при частотах дискретизации 88,2 - 192 кГц), коаксиальный и оптический входы/выходы S/PDIF (разъемы RCA и TOS-LINK, частоты дискретизации 44,1-192 кГц и 44,1-48 кГц соответственно), входы/выходы ADAT (44,1-48 кГц), ADAT/SMUX II (88,2-96 кГц) и ADAT/SMUX IV (176,4-192 кГц), вход Video (PAL/NTSC/60Hz), 1 вход и 6 выходов Word Clock

Big Ben формирует эталонный сигнал синхронизации с частотой до 192 кГц и распределяет его по шести выходам Word Clock. Дополнительные возможности, предоставляемые Big Ben – обнаружение и индикация согласованной нагрузки (терминации) на каждой линии Word Clock и преобразование форматов в реальном времени. Устройство применяется в студиях звукозаписи, аппаратных мастеринга и пост-производства в целях повышения стабильности цифровых потоков и корректной синхронизации цифрового оборудования. Основой восстановления сигнала Word Clock в цифровых трактах является процесс Phase Lock Loop (PLL, ФАПЧ). До настоящего времени, и особенно в звуковых приборах, PLL обеспечивался с помощью сложной комбинации аналоговых и цифровых элементов, что не гарантировало точной синхронизации всех устройств в системе при использовании внешних генераторов тактовой частоты.

Именно эту проблему позволяет решить технология C777, полностью цифровой процесс, включающий алгоритм синтеза тактовой частоты Direct Digital Synthesis (DDS) и схему цифровой фильтрации Adaptive Loop Filtering (ALF). DDS синтезирует и «раздает» на шесть выходов Big Ben"а сигналы Word Clock. ALF обеспечивает мощное подавление нестабильности тактовой частоты (джиттера) во входящих цифровых сигналах и гарантирует «захват» сигнала цифровых источников даже при наличии выпадений (функция Sure Lock). В результате применения технологии C777 обеспечивается исключительная стабильность цифрового потока в диапазоне до 192 кГц. Big Ben обеспечивает преобразование форматов звукового сигнала в реальном времени. С помощью интуитивного цифрового дисплея обеспечивается выбор пар форматов: S/PDIF - AES, AES - ADAT, ADAT - S/PDIF.

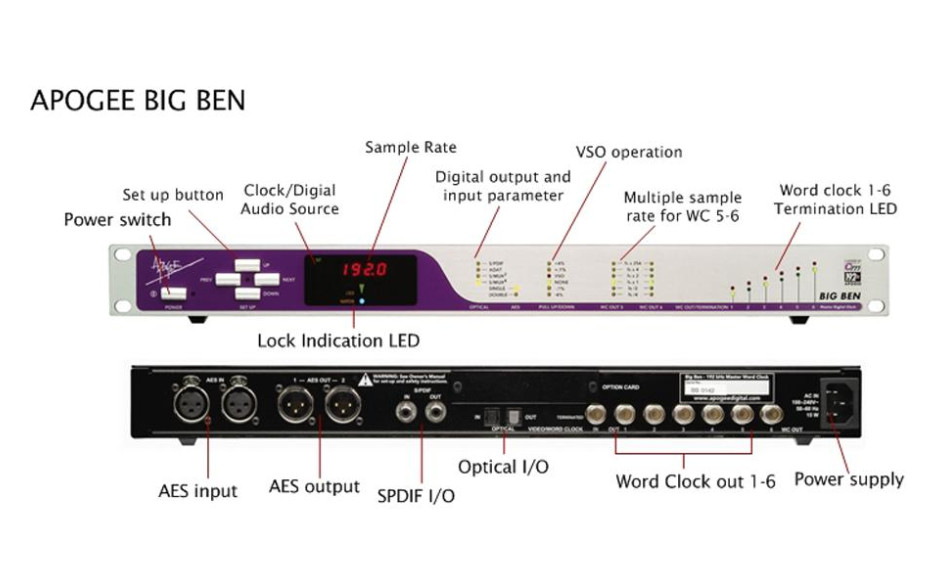

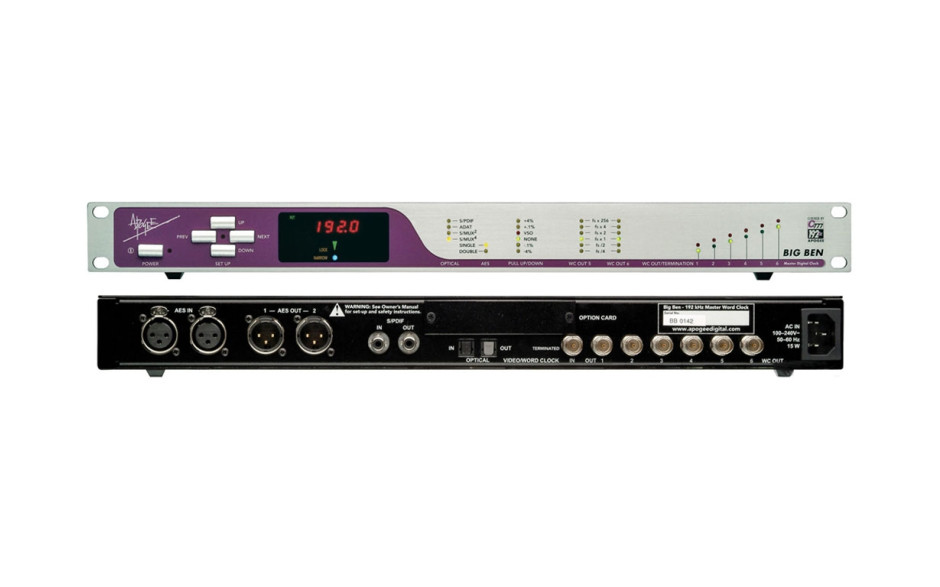

Коммутационный интерфейс Big Ben представлен двумя входами и выходами формата AES-EBU (разъемы XLR, конфигурация singlewide при частотах дискретизации 44,1 - 192 кГц или double-wide при частотах дискретизации 88,2 - 192 кГц), коаксиальным и оптическим входами/выходами S/PDIF (разъемы RCA и TOS-LINK, частоты дискретизации 44,1 - 192 кГц и 44,1 - 48 кГц соответственно), входами/выходами ADAT (44,1 - 48 кГц), ADAT/SMUX II (88,2 - 96 кГц) и ADAT/SMUX IV (176,4 - 192 кГц), входом Video (PAL/NTSC/60Hz), одним входом и шестью выходами Word Clock (разъемы BNC, 44,1 - 192 кГц), два из которых могут использоваться для передачи сигнала 256 fs («SuperClock») на более низких частотах дискретизации.
