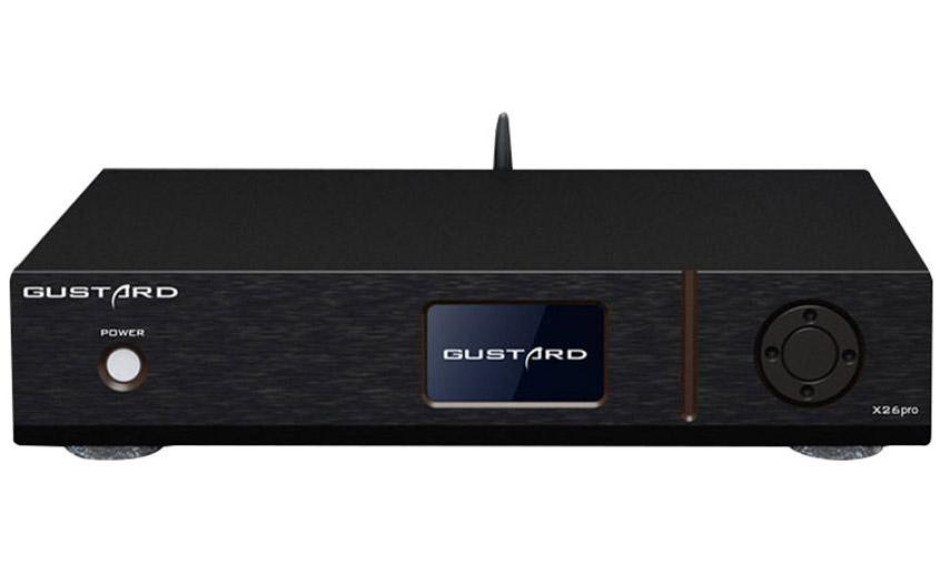

ЦАП Gustard DAC-X26PRO Black

Окремий цифровий фільтр на основі FPGA

X26 оснащений високопродуктивним цифровим фільтром та високоточним модулем фазової синхронізації петлі GPLL-M1, розробленим компанією Gustard. Це дозволяє X26 вийти на новий рівень якості звуку у всіх лінійках продуктів ЦАП Gustard.

Як відомо, цифрові фільтри є невід'ємною частиною сучасних високопродуктивних цифро-аналогових перетворювачів. Найважливішою метою проектування цифрових фільтрів є зниження шуму у звуковому діапазоні цифрового домену. Цей процес здебільшого виконує передискретизацію та формування шуму вихідного цифрового аудіосигналу для досягнення кращої якості звуку.

Сучасні чіпи зазвичай поєднують функції цифрового фільтра, і їхня об'єктивна якість звуку досягла хорошого рівня. Однак вбудований цифровий фільтр ЦАП обмежений різними аспектами, наприклад, вартість і обчислювальна потужність, і його якість звуку більше не може відповідати прагненням Gustard до вищої якості звуку.

Тому компанія розробила своє високопродуктивне рішення для цифрових фільтрів на платформі Analog Device SHARC цифрового сигнального процесора. Рішення оснащено високопродуктивним алгоритмом згладжування шуму, розробленим Gustard, який використовує високоточну 64-бітну арифметику з плаваючою точкою в деяких ключових процесах обробки цифрового сигналу. Цей алгоритм оптимізовано для ЦАП ESS Technology, щоб забезпечити високу якість звуку.

Високоточний контурний модуль фазової синхронізації GPLL-M1 має наднизький залишковий фазовий шум, а відновлені тактові аудіо сигнали забезпечують ультранизький джиттер на фемтосекундному рівні. Завдяки складному алгоритму продуктивність придушення джиттера відмінна, і додатковий джиттер, викликаний різними факторами, може бути легко нівельований.

Майстер-клаки мікросхем ES9038 також мають високоточний модуль петлі фазової синхронізації GPLL. Він працює безпосередньо в синхронному режимі, щоб обійти внутрішню обробку ASRC, і більше не покладається на ASRC для гарантії продуктивності (немає необхідності в 100M тактовій частоті).

Особливості ЦАП Gustard X26:

• Підтримка PCM768K DSD512
• Цифрове регулювання гучності 0 дБ ~ -90 дБ
• Усі цифрові входи X26 підтримують DSD
• Підтримка MQA

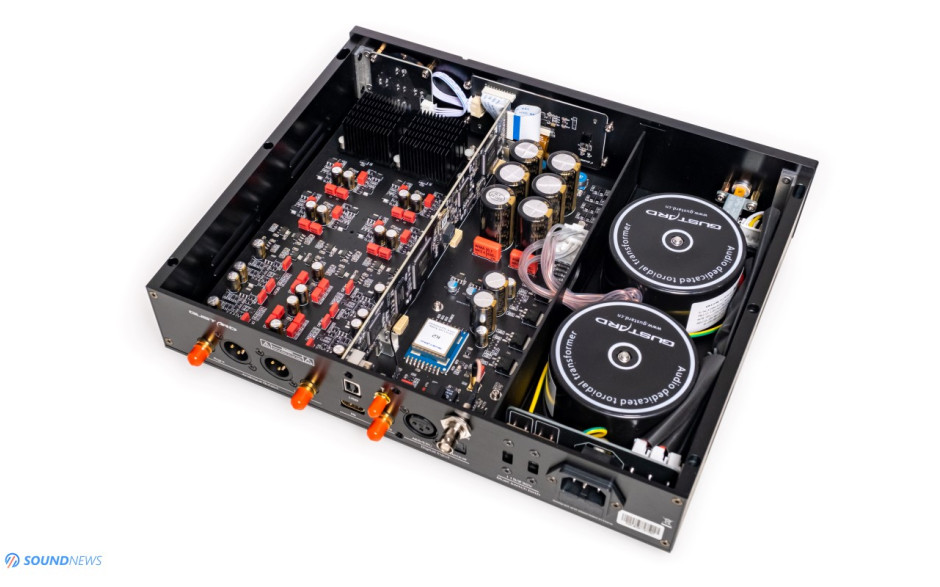

• Вбудовані 2 трансформатори, що подають живлення на цифровий та аналоговий тракти.
• Два ES9038PRO для подвійного моно аудіо цифро-аналогового перетворення
• Повністю балансова архітектура, без будь-яких перетворень

Специфікації:

• IIS підтримує DSD64, DSD128, DSD256, DSD512;
• Підтримка SPDIF, AES/EBU для DSD64, DSD128 (DOP)
• Оптична підтримка DSD64 (DOP);
• Підтримка USB для DDS64, DSD128, DSD256;
• Підтримка MQA
• Цифровий фільтр
• PCM: яскравий (рекомендується)/композитний/ніжний;
• Режим NOS (тільки 176.4K та вище можуть бути відкриті), відсутня цифрова передискретизація, пряме перетворення вихідного сигналу;
• DSD: 47К/50К/60К/70К;

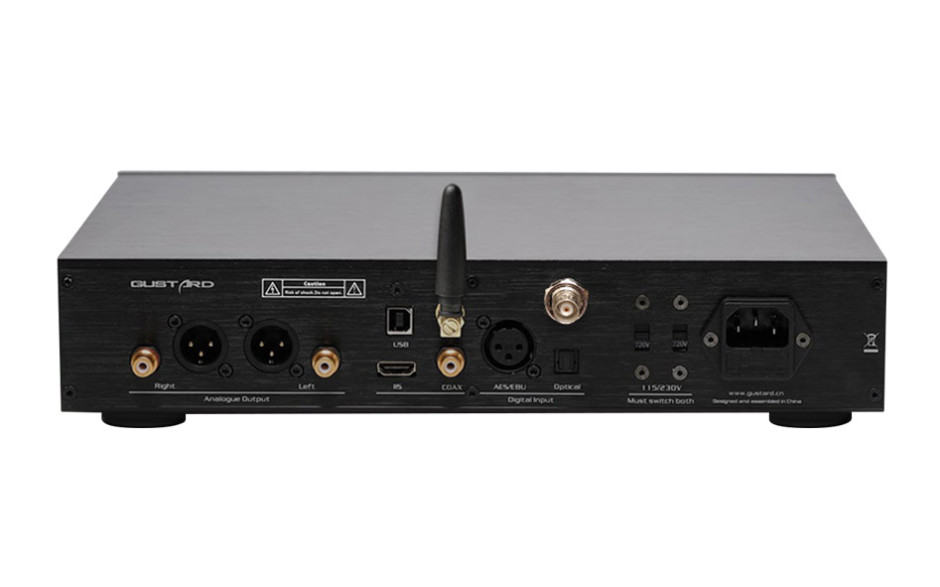

• Цифрові входи:
• IIS: USB: PCM 16-32bit/44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384, 768 кГц; DSD64, DSD128, DSD256, DSD512
• Коаксіальний: PCM 16-24bit /44.1, 48, 88.2, 96, 176.4, 192, 384 кГц, DOP64, DOP128
• Оптичний: AES/EBU: PCM 16-24 біт/44,1, 48-88,2-96-176,4-192 кГц; DOP64
• Розмір: довжина 420 мм ширина 360 мм висота 175 мм;
• Вага упаковки: 7 кг
• Напруга: 220/230 В
