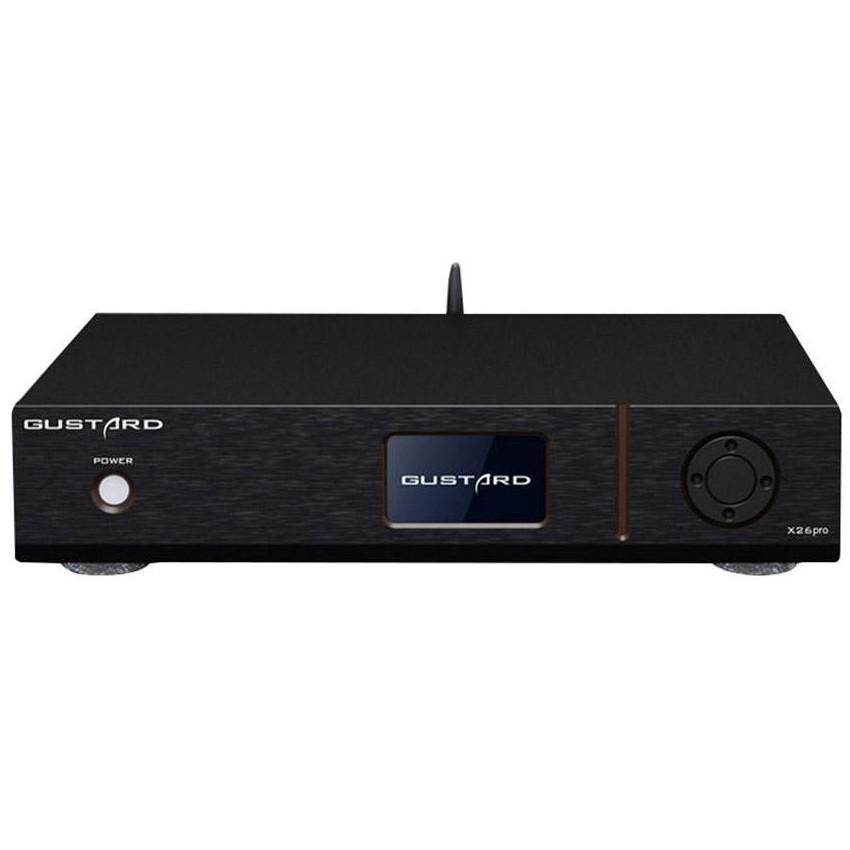

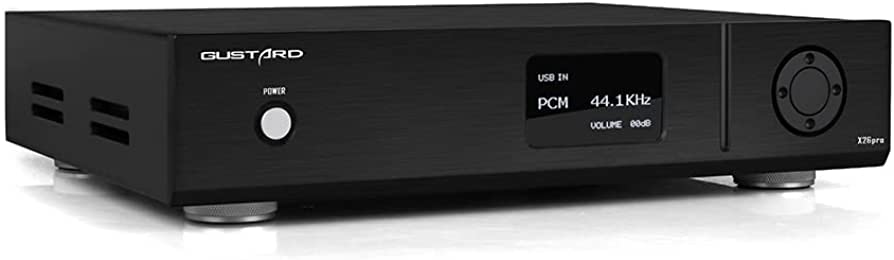

ЦАП Gustard DAC-X26PRO Black

Отдельный цифровой фильтр на основе FPGA

X26 оснащен высокопроизводительным цифровым фильтром и высокоточным модулем фазовой синхронизации петли GPLL-M1, разработанным компанией Gustard. Это позволяет X26 выйти на новый уровень качества звука во всех линейках продуктов ЦАП Gustard.

Как мы все знаем, цифровые фильтры являются неотъемлемой частью современных высокопроизводительных цифро-аналоговых преобразователей. Важнейшей целью проектирования цифровых фильтров является снижение шума в звуковом диапазоне цифрового домена. Этот процесс в большинстве своем выполняет передискретизацию и формирование шума исходного цифрового аудиосигнала для достижения лучшего качества звука.

Современные чипы обычно объединяют функции цифрового фильтра, и их объективное качество звука достигло хорошего уровня. Однако встроенный цифровой фильтр ЦАП ограничен различными аспектами, например стоимость и вычислительная мощность, и его качество звука больше не может соответствовать стремлениям Gustard к более высокому качеству звука.

Поэтому компания разработала собственное высокопроизводительное решение для цифровых фильтров на платформе Analog Device SHARC цифрового сигнального процессора. Решение оснащено высокопроизводительным алгоритмом сглаживания шума, разработанным Gustard, использующим высокоточную 64-битную арифметику с плавающей точкой в некоторых ключевых процессах обработки цифрового сигнала. Этот алгоритм был оптимизирован для ЦАП ESS Technology, чтобы обеспечить высокое качество звука.

Высокоточный контурный модуль фазовой синхронизации GPLL-M1 имеет сверхнизкий остаточный фазовый шум, а восстановленные тактовые аудио сигналы обеспечивают ультранизкий джиттер на фемтосекундном уровне. Благодаря сложному алгоритму производительность подавления джиттера отличная, и дополнительный джиттер, вызванный разными факторами, может быть легко нивелирован.

Мастер-клоки микросхем ES9038 также снабжены высокоточным модулем петли фазовой синхронизации GPLL. Он работает непосредственно в синхронном режиме, чтобы обойти внутреннюю обработку ASRC, и больше не полагается на ASRC для гарантии производительности (нет необходимости в 100M тактовой частоты).

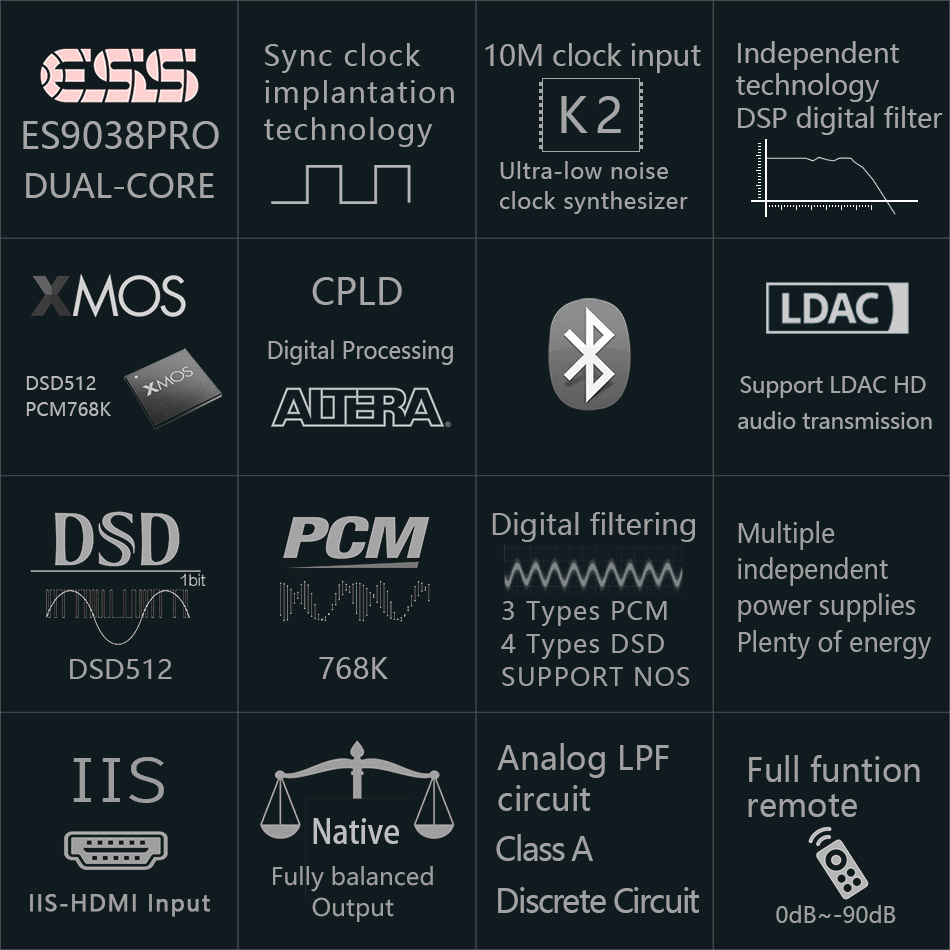

Особенности ЦАП Gustard X26:

• Поддержка PCM768K DSD512
• Цифровая регулировка громкости 0 дБ ~ -90 дБ
• Все цифровые входы X26 поддерживают DSD
• Поддержка MQA

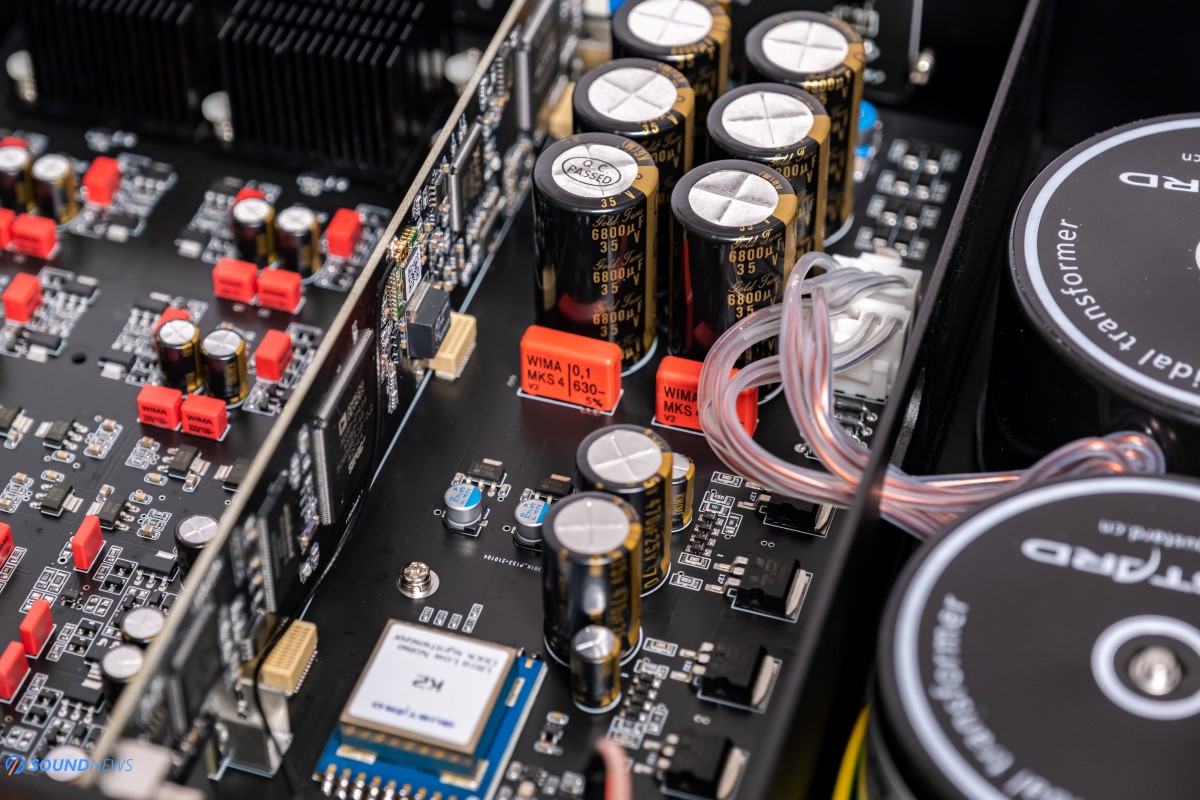

• Встроенные 2 трансформатора, подающих питание на цифровой и аналоговый тракты.
• Два ES9038PRO для двойного моно аудио цифро-аналогового преобразования
• Полностью балансная архитектура, без каких-либо преобразований

Спецификации:

• IIS поддерживает DSD64, DSD128, DSD256, DSD512;
• Поддержка SPDIF, AES/EBU для DSD64, DSD128 (DOP)
• Оптическая поддержка DSD64 (DOP);
• Поддержка USB для DDS64, DSD128, DSD256;
• Поддержка MQA
• Цифровой фильтр
• PCM: яркий (рекомендуется)/композитный/нежный;
• Режим NOS (только 176.4K и выше могут быть открыты), отсутствует цифровая передискретизация, прямое преобразование выходного сигнала;
• DSD: 47К/50К/60К/70К;

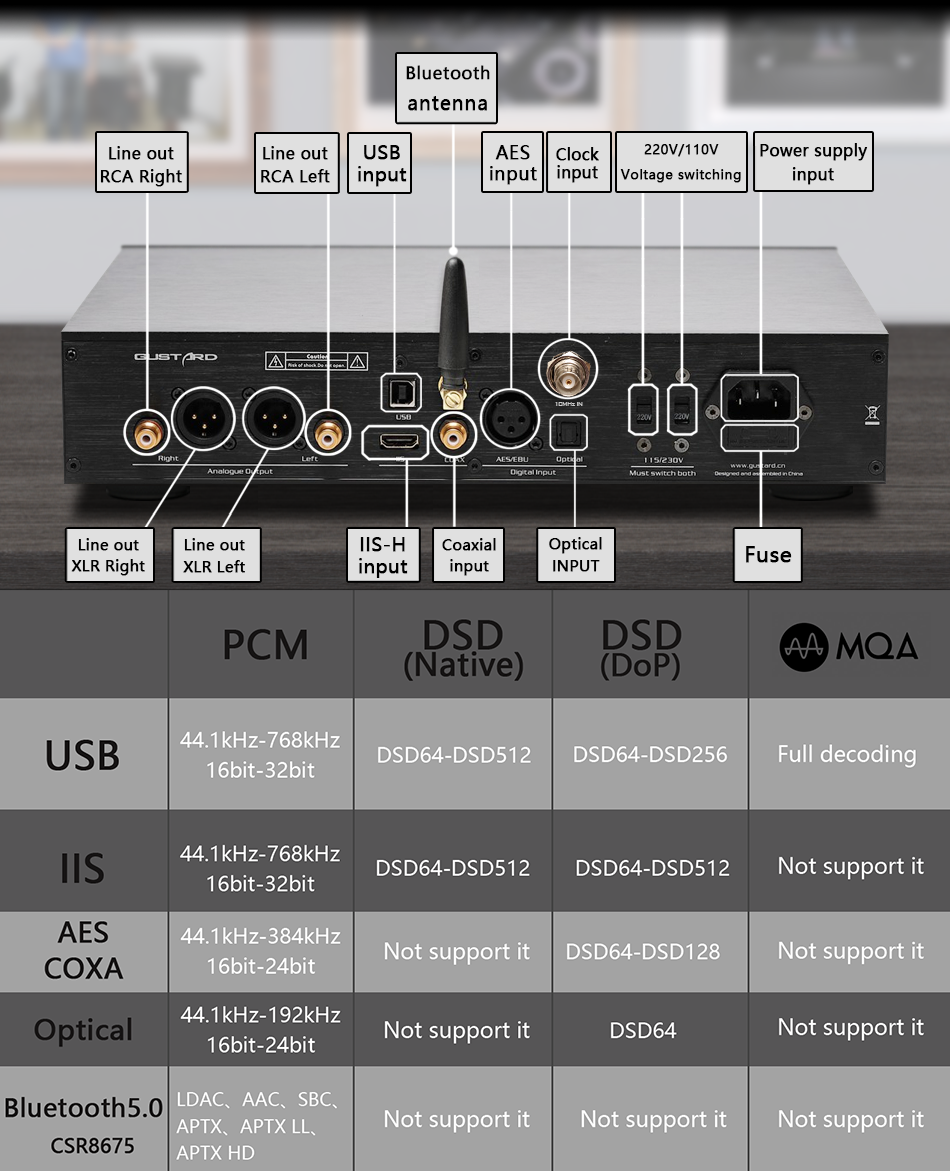

• Цифровые входы:
• IIS: USB: PCM 16-32bit/44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384, 768 кГц; DSD64, DSD128, DSD256, DSD512
• Коаксиальный: PCM 16-24bit /44.1, 48, 88.2, 96, 176.4, 192, 384 кГц, DOP64, DOP128
• Оптический: AES/EBU: PCM 16-24 бит / 44,1, 48-88,2-96-176,4-192 кГц; DOP64
• Размер: длина 420 мм* ширина 360 мм* высота 175 мм;
• Вес упаковки: 7 кг
• Напряжение: 220/230 В
