RME HDSPe RayDAT

Звукова карта RME HDSPE RAYDAT- Зроблена на основі моделі HDSP 9652, але призначена для шини PCI Express.Новинка відрізняється наявністю 4-го оптичного цифрового інтерфейсу, можливістю одночасної роботи електричних цифрових інтерфейсів формату AES/EBU та SPDIF, підтримкою більш високих частот дискретизації, зменшеним часом затримки, покращеним мікшером TotalMix, підтримкою опції SMPTE- та відеосинхронізації HDSP TCO, відсутністю входу Word Clock (можуть бути додані за допомогою опці

Основні особливості RME HDSPE RAYDAT:

• - 4 х цифрових ADAT I/O підтримує 192 кГц через S/MUX4
• - 1 х цифровий SPDIF I/O – 192кГц
• - 1 х AES/EBU I/O – 192кГц
• - 2 х MIDI I/O – 32 канали
• - до 36 входів та 36 виходів, які можуть використовуватися одночасно
• - стандартные инструменты RME – DIGICheck.
• - TotalMix: 2592 канали в мікшері, з внутрішньою роздільною здатністю в 42 Біт
• - S/MUX – 16 каналів 24Біт/96кГц – запис та відтворення з оптичного ADAT
• - 8 буферна затримка: 0,7 мс, 1,5 мс, 3 мс, 6 мс, 12 мс, 23 мс, 46 мс, 93 мс

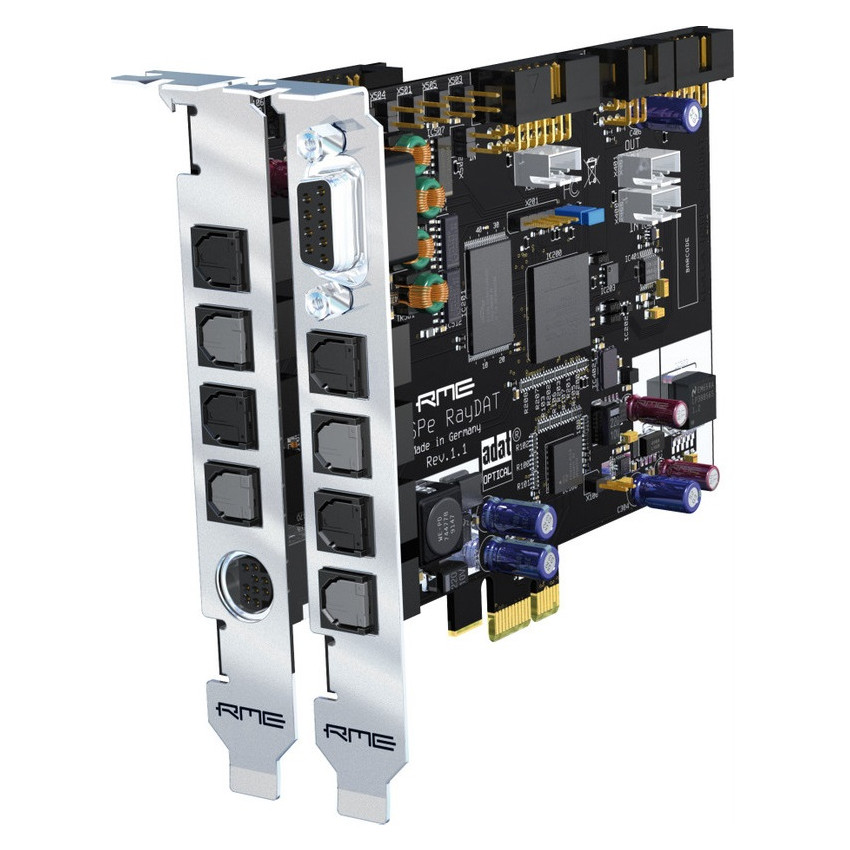

Аудіоінтерфейс RME HDSPE RAYDAT складається з 2-х плат: основний (для шини PCIe) та дочірньої (слота не займає). На основній платі є 2 восьмиканальні оптичні цифрові інтерфейси формату ADAT, 9-ти контактний роз'єм D-Sub для кабельного адаптера, що додається, з двоканальними електричними цифровими інтерфейсами формату AES/EBU (XLR) і SPDIF (RCA).

На дочірній платі є ще 2 восьмиканальні оптичні цифрові інтерфейси формату ADAT (останній перемикається на двоканальний SPDIF), дев'ятиконтактний роз'єм Mini-DIN для кабельного адаптера, що додається, з двома MIDI-входами і MIDI-виходами. Дочірня плата з'єднується з основною за допомогою шлейфу, що додається, з 14-контактними роз'ємами.
Підтримуються розрядність 24 біта та частоти дискретизації до 192 кГц. Можливі відтворення та запис одночасно 36 аудіоканалів із частотою дискретизації до 48 кГц, 20 каналів із частотою до 96 кГц, 12 каналів із частотою до 192 кГц. Є вбудований цифровий мікшер TotalMix, можливе керування мікшером за MIDI. Цифровий інтерфейс має функції придушення джиттера.Можлива сумісна робота до трьох систем HDSPe RayDAT під одним драйвером.
Додаються два двометрові оптичні кабелі, програмна панель управління мікшером, вимірювальна програма DIGICheck (Windows), мультиклієнтні драйвери для Windows 2000SP4/XP/Vista64 (ASIO 2.0, WDM і GSIF 2.0), драйвери для MacOS X Intel 104. та Core MIDI). Можлива модернізація операційної системи.

Можна використовувати додаткові плати: TEB з восьмиканальним цифровим інтерфейсом формату TDIF (25-контактний D-Sub, частоти дискретизації від 33 до 57 кГц, можлива передача чотирьох каналів із частотами 88,2 або 96 кГц), WCM 9632 з одним входом та двома виходами Word Clock (BNC), AEB 4 I з 4-ма симетричними аналоговими входами на джеках, AEB 8 I з 4-ма аналоговими стереовходами на джеках, AEB 4 Oз 4-ма симетричними аналоговими виходами на джеках, AEB 8 O з 4-ма аналоговими стереовиходами на джеках. Плати з аналоговими входами мають 24-розрядні аналого-цифрові перетворювачі, а плати з аналоговими виходами - 24-розрядні цифро-аналогові перетворювачі. Підтримуються частоти дискретизації від 32 до 48 кГц.Одночасно можна використовувати дві плати AEB I та дві AEB O, або дві плати TEB, або одну плату TEB та дві плати AEB I або AEB O.

Технічні характеристики RME HDSPE RAYDAT:

• Тип звукової карти: внутрішня з додатковим блоком
• Тип підключення: PCI Express
• Розрядність ЦАП/АЦП: 24 Bit
• Максимальна частота ЦАП/АЦП: 192 kHz
• Сумісність драйвера: PC (Windows), MAC (Intel)
• Цифрові канали AES/EBU: стерео вхід/вихід
• Цифрові канали S/PDIF: Стерео Вхід/Вихід
• Цифрові канали ADAT: 32 Входи/32 Виходи
• Роз'єми MIDI: 2 Входи/2 Виходи
• Підтримка ASIO
• Обробка до 72 каналів 192kHz у цифровому форматі
• 4 оптичні входи ADAT і 4 оптичні виходи ADAT
• Додаткові плати:
• TEB з 8-ми канальним цифровим інтерфейсом формату TDIF
• WCM 9632 з 1 входом та 2 виходами Word Clock (BNC)
• AEB 4I з 4-ма симетричними аналоговими входами на джеках
• AEB 8I з 4-ма аналоговими стереовходами на джеках
• AEB 4O с четырьмя симметричными аналоговыми выходами на джеках
• AEB з 4-ма аналоговими стереовиходами на джеках
• TotalMix: 2592 канали в мікшері, з внутрішньою роздільною здатністю в 42 Біт
• Вага: 0,4 кг
