RME HDSPe RayDAT

Звуковая карта RME HDSPE RAYDAT - сделана на основе модели HDSP 9652, но предназначена для шины PCI Express. Новинка отличается наличием 4-го оптического цифрового интерфейса, возможностью одновременной работы электрических цифровых интерфейсов формата AES/EBU и SPDIF, поддержкой более высоких частот дискретизации, уменьшенным временем задержки, улучшенным микшером TotalMix, поддержкой опции SMPTE- и видеосинхронизации HDSP TCO, отсутствием входа и выхода Word Clock (могут быть добавлены посредством опциональной платы), отсутствием порта ADAT-синхронизации.

Основные особенности RME HDSPE RAYDAT:

• - 4 х цифровых ADAT I/O поддерживает 192 кГц через S/MUX4
• - 1 х цифровой SPDIF I/O – 192кГц
• - 1 х AES/EBU I/O – 192кГц
• - 2 х MIDI I/O – 32 канала
• - до 36 входов и 36 выходов, которые могут использоваться одновременно
• - стандартные инструменты RME – DIGICheck, спектральный анализатор и измерение сигнала
• - TotalMix: 2592 канала в микшере, с внутренним разрешением в 42 Бит
• - S/MUX – 16 каналов 24Бит/96кГц – запись и воспроизведение по оптическому ADAT
• - 8 буферная задержка: 0,7 мс, 1,5 мс, 3 мс, 6 мс, 12 мс, 23 мс, 46 мс, 93 мс

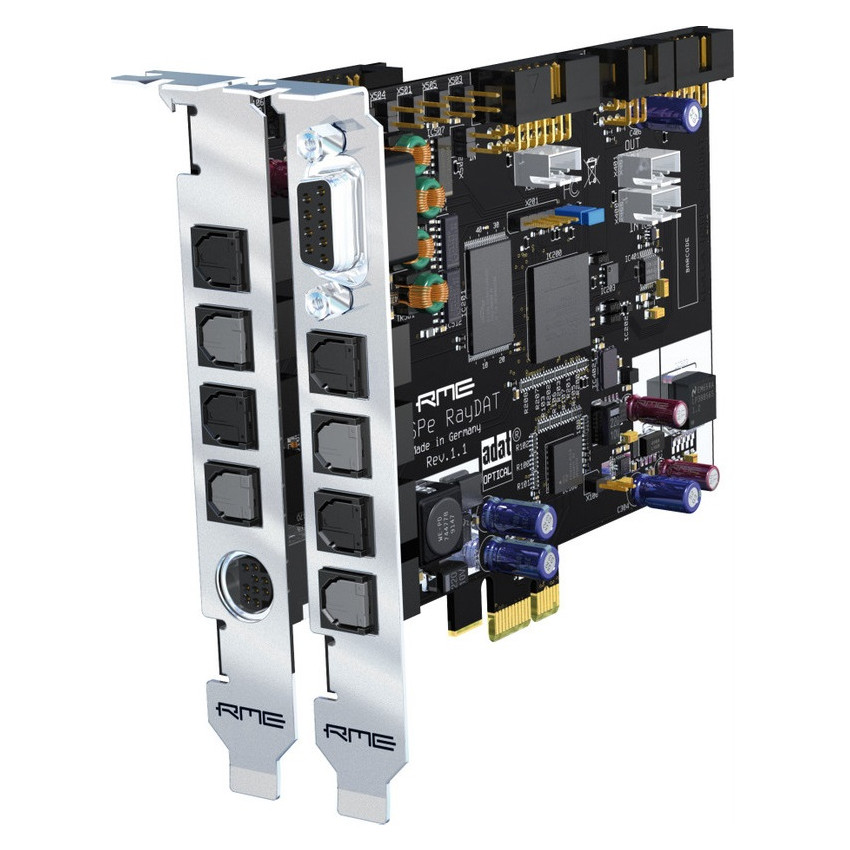

Аудиоинтерфейс RME HDSPE RAYDAT состоит из 2-х плат: основной (для шины PCIe) и дочерней (слота не занимает). На основной плате есть 2 восьмиканальных оптических цифровых интерфейса формата ADAT, 9-ти контактный разъем D-Sub для прилагаемого кабельного адаптера с двухканальными электрическими цифровыми интерфейсами формата AES/EBU (XLR) и SPDIF (RCA).

На дочерней плате есть еще 2 восьмиканальных оптических цифровых интерфейса формата ADAT (последний переключается на двухканальный SPDIF), девятиконтактный разъем Mini-DIN для прилагаемого кабельного адаптера с двумя MIDI-входами и MIDI-выходами. Дочерняя плата соединяется с основной посредством прилагаемого шлейфа с 14-контактными разъемами.
Поддерживаются разрядность 24 бита и частоты дискретизации до 192 кГц. Возможны воспроизведение и запись одновременно 36 аудиоканалов с частотой дискретизации до 48 кГц, 20 каналов с частотой до 96 кГц, 12 каналов с частотой до 192 кГц. Есть встроенный цифровой микшер TotalMix, возможно управление микшером по MIDI. Цифровой интерфейс имеет функции подавления джиттера. Возможна совместная работа до трех систем HDSPe RayDAT под одним драйвером.
Прилагаются два двухметровых оптических кабеля, программная панель управления микшером, измерительная программа DIGICheck (Windows), мультиклиентные драйверы для Windows 2000SP4/XP/Vista64 (ASIO 2.0, WDM и GSIF 2.0), драйверы для MacOS X Intel 10.4.8 или выше (Core Audio и Core MIDI). Возможна модернизация операционной системы.

Можно использовать дополнительные платы: TEB с восьмиканальным цифровым интерфейсом формата TDIF (25-контактный D-Sub, частоты дискретизации от 33 до 57 кГц, возможна передача четырех каналов с частотами 88,2 или 96 кГц), WCM 9632 с одним входом и двумя выходами Word Clock (BNC), AEB 4 I с 4-мя симметричными аналоговыми входами на джеках, AEB 8 I с 4-мя аналоговыми стереовходами на джеках, AEB 4 O с 4-мя симметричными аналоговыми выходами на джеках, AEB 8 O с 4-мя аналоговыми стереовыходами на джеках. Платы с аналоговыми входами имеют 24-разрядные аналого-цифровые преобразователи, а платы с аналоговыми выходами — 24-разрядные цифро-аналоговые преобразователи. Поддерживаются частоты дискретизации от 32 до 48 кГц. Одновременно можно использовать две платы AEB I и две AEB O, или две платы TEB, или одну плату TEB и две платы AEB I или AEB O.

Технические характеристики RME HDSPE RAYDAT:

• Тип звуковой карты: внутренняя с дополнительным блоком
• Тип подключения: PCI Express
• Разрядность ЦАП/АЦП: 24 Bit
• Максимальная частота ЦАП/АЦП: 192 kHz
• Совместимость драйвера: PC (Windows), MAC (Intel)
• Цифровые каналы AES/EBU: стерео вход/выход
• Цифровые каналы S/PDIF: Стерео Вход/Выход
• Цифровые каналы ADAT: 32 Входа/32 Выхода
• Разъемы MIDI: 2 Входа/2 Выхода
• Поддержка ASIO
• Обработка до 72 каналов 192kHz в цифровом формате
• 4 оптических входа ADAT и 4 оптических выхода ADAT
• Дополнительные платы:
• TEB с 8-ми канальным цифровым интерфейсом формата TDIF
• WCM 9632 с 1 входом и 2 выходами Word Clock (BNC)
• AEB 4I с 4-мя симметричными аналоговыми входами на джеках
• AEB 8I с 4-мя аналоговыми стереовходами на джеках
• AEB 4O с 4-мя симметричными аналоговыми выходами на джеках
• AEB с 4-мя аналоговыми стереовыходами на джеках
• TotalMix: 2592 канала в микшере, с внутренним разрешением в 42 Бит
• Вес: 0,4 кг
