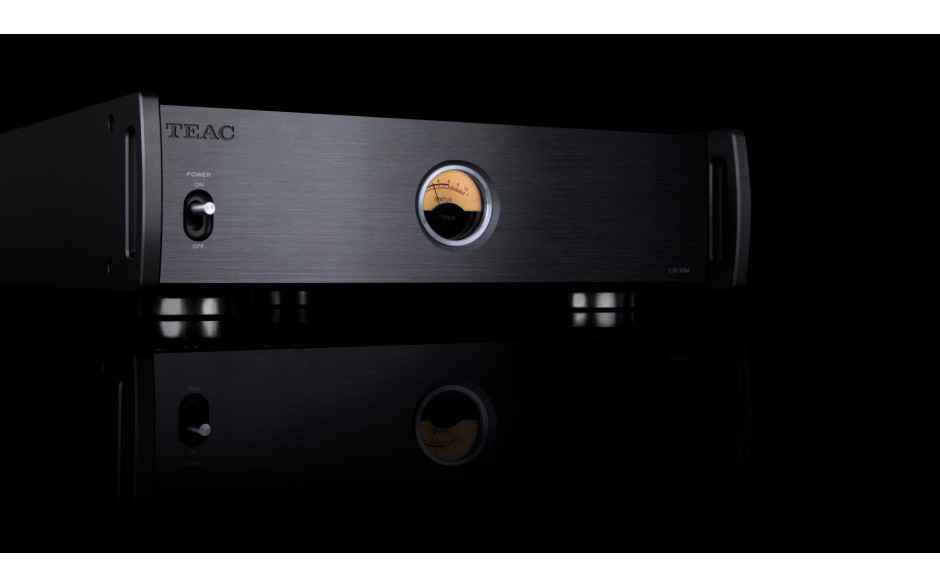

TEAC CG-10M-A/B

TEAC CG-10M-A може виглядати незвично з-за компактного дизайну і стрілкового індикатора, характерних для лінійки міні-компонентів фірми, але його роль у висококласній аудіосистемі важко переоцінити. Пристрій являє собою високоточний генератор Master Clock, необхідний для забезпечення узгодженого цифрового сигналу на сумісних ЦАП і цифрових плеєрах.

В основі його роботи лежить кварцевий резонатор, від стабільності якого залежить точність передачі цифрового сигналу. Кварцевий резонатор розміщений у термоізолюючій камері, щоб підтримувати стабільну температуру і тим самим мінімізувати частоту коливань. Такий підхід забезпечує точне управління тимчасовими характеристиками сигналу. Генератори з цією конструкцією позначаються аббревіатурою OCXO (Oven-Controlled Crystal Oscillator), що забезпечує їх точність і надійність, стільки важливе для якісного звукостворення.

TEAC CG-10M-A відрізняється прецизійним підходом до забезпечення стабільності цифрового аудіосигналу. В основі пристрою – кварцевий резонатор, розміщений у термоізолюючій камері (OCXO), температура якого відображається на передній панелі за допомогою стрілкового індикатора. Це дозволяє підтримувати синусоїдний сигнал з частотою 10 МГц і точністю в межах ± 0,1 ppm, що критично важливо для роботи з цифровими аудіопристроями.

Чотири BNC-роз'єми забезпечують точну передачу сигналу до зовнішніх пристроїв. Щоб мінімізувати взаємний вплив компонентів, внутрішні блоки – від живлення до буферних підсилювачів – ізоляції друг від друга. Блок живлення оснащений тороїдним трансформатором, який забезпечує стабільність роботи навіть при значних навантаженнях.

Корпус пристрою виконаний з металу і опирається на антирезонансне шасі з тремя спеціальними демпфирующими опорами «pin-point», що захищають від вібрації, що додатково покращує якість звуку.

Особливості TEAC CG-10M-A:

• Прецизійний зарядний генератор 10 МГц
• Точність частоти ±0,1 проміле
• Вимірювач температури кварца
• 4 вихід на роз'ємах BNC

Характеристики TEAC CG-10M-A

• Тип: зовнішній завантажувальний генератор
• Частота: 10 МГц (±0,1 ppm)
• Виходи: 4 роз'єми BNC
• Вихідний імпеданс: 50 Ом
• Час виходу на режим: 2 хв
• Рівень виходу: 0,5 В (синусоїдний сигнал)
• Точність температурного режиму: ±3 ppm
• Додатково: стрілковий індикатор температури кварца
• Розміри (Ш х В х Г): 290 х 84 х 249 мм
• Вага: 3,6 кг
