TEAC CG-10M-A/B

TEAC CG-10M-A может выглядеть необычно из-за компактного дизайна и стрелочного индикатора, характерных для линейки мини-компонентов фирмы, но его роль в высококлассной аудиосистеме трудно переоценить. Устройство представляет собой высокоточный генератор Master Clock, необходимый для обеспечения согласованного цифрового сигнала на совместимые ЦАП и цифровые плееры.

В основе его работы лежит кварцевый резонатор, от стабильности которого зависит точность передачи цифрового сигнала. Кварцевый резонатор помещен в термоизолирующую камеру, чтобы поддерживать стабильную температуру и тем самым минимизировать колебания частоты. Такой подход обеспечивает точное управление временными характеристиками сигнала. Генераторы с этой конструкцией обозначаются аббревиатурой OCXO (Oven-Controlled Crystal Oscillator), что подчеркивает их точность и надежность, столь важные для качественного звуковоспроизведения.

TEAC CG-10M-A отличается прецизионным подходом к обеспечению стабильности цифрового аудиосигнала. В основе устройства – кварцевый резонатор, размещенный в термоизолирующей камере (OCXO), температура которой отображается на передней панели с помощью стрелочного индикатора. Это позволяет поддерживать синусоидальный сигнал с частотой 10 МГц и точностью в пределах ± 0,1 ppm, что критически важно для работы с цифровыми аудиоустройствами.

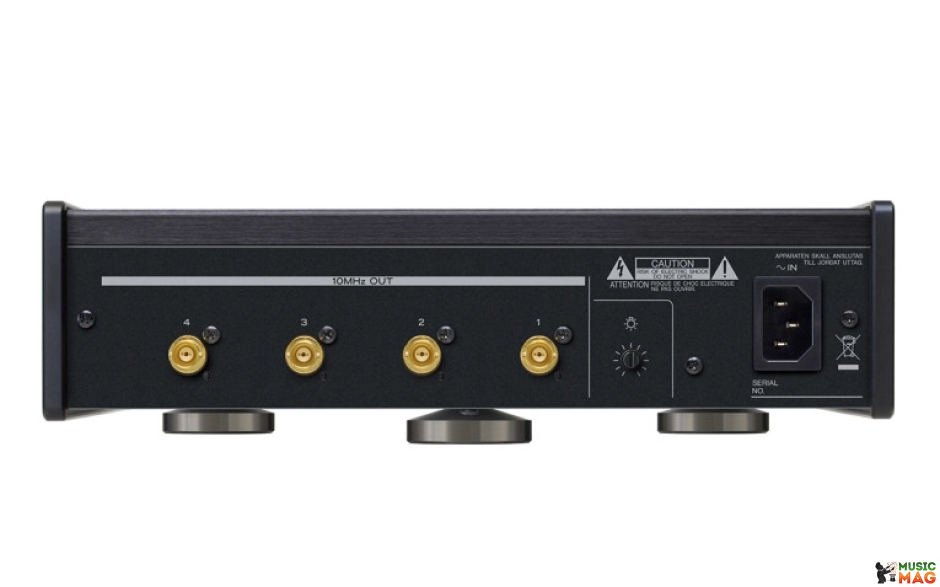

Четыре BNC-разъема обеспечивают точную передачу сигнала к внешним устройствам. Чтобы минимизировать взаимное влияние компонентов, внутренние блоки – от питания до буферных усилителей – изолированы друг от друга. Блок питания оснащен тороидальным трансформатором, который обеспечивает стабильность работы даже при значительных нагрузках.

Корпус устройства выполнен из металла и опирается на антирезонансное шасси с тремя специальными демпфирующими опорами «pin-point», защищающими от вибраций, что дополнительно улучшает качество звука.

Особенности TEAC CG-10M-A:

1. Прецизионный задающий генератор 10 МГц
2. Точность частоты ±0,1 ppm
3. Измеритель температуры кварца
4. 4 выхода на разъемах BNC

Характеристики TEAC CG-10M-A

• Тип: наружный задающий генератор
• Частота: 10 МГц (±0,1 ppm)
• Выходы: 4 разъема BNC
• Выходной импеданс: 50 Ом
• Время выхода на режим: 2 мин
• Уровень выхода: 0,5 В (синусоидальный сигнал)
• Точность температурного режима: ±3 ppm
• Дополнительно: стрелочный индикатор температуры кварца
• Размеры (Ш х В х Г): 290 х 84 х 249 мм
• Вес: 3,6 кг
