TEAC CG-10M-A/S

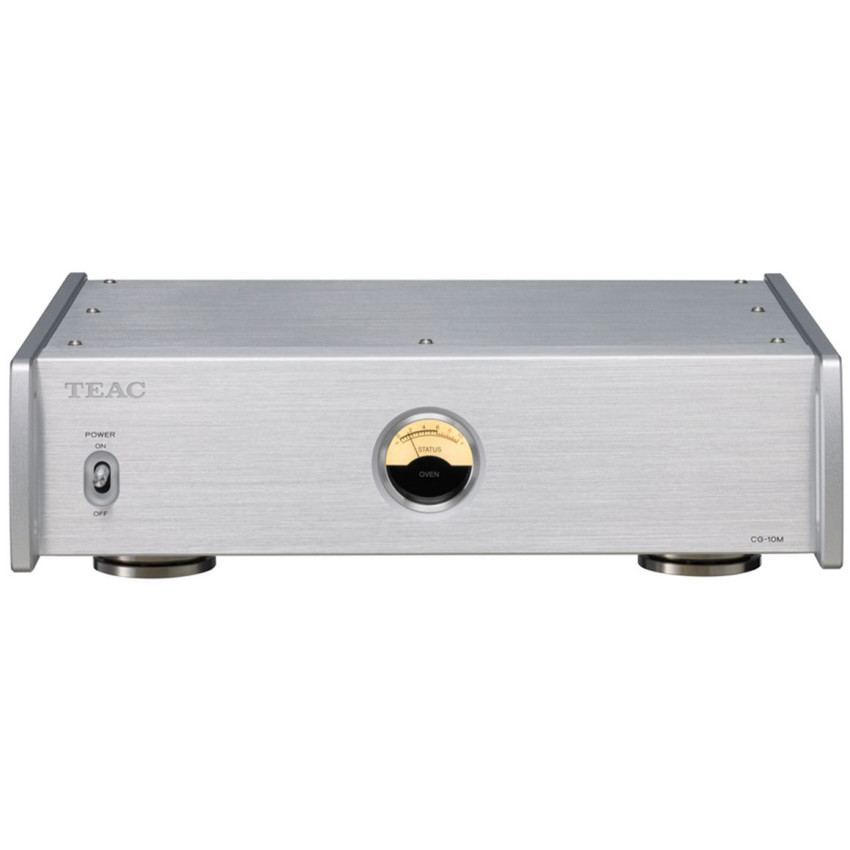

На перший погляд компактний пристрій TEAC CG-10M-A, виконане у фірмовому дизайні міні-компонентів цієї фірми та оснащене єдиним стрілочним індикатором на передній панелі (не враховуючи перемикач включення), виглядає досить дивно. Однак на самому місці цей апарат виконує дуже важливу функцію і може стати незамінним компонентом у цифровій аудіосистемі високого рівня. TEAC CG-10M-A являє собою прецизійний генератор завдань, призначений для подачі зовнішнього сигналу Master Cloсk на сумісні ЦАП і цифрові плеєри.

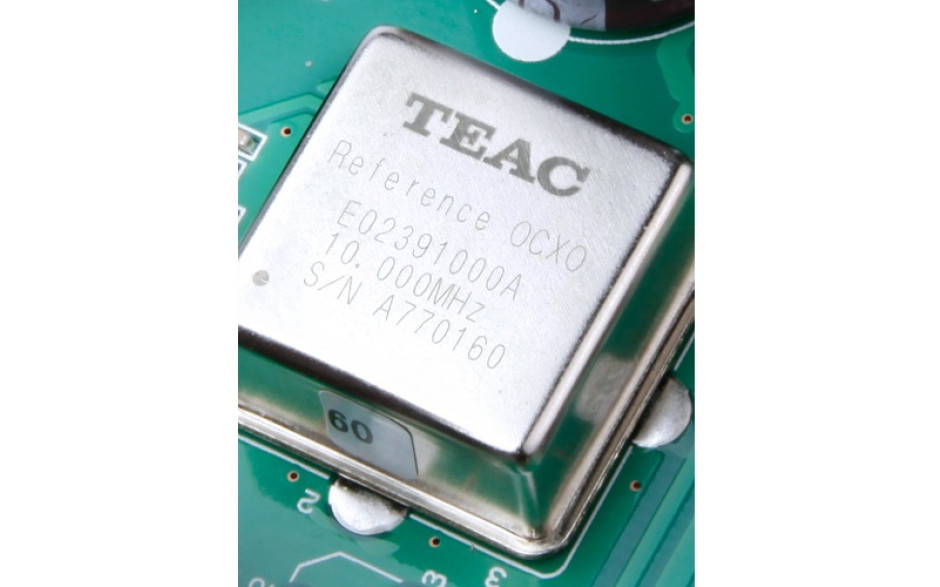

Опитні аудіофіли знають, що точність підтримання частоти дискретизації цифрових сигналів при їх обробці грає критично неважливу роль у досягненні максимально можливої якості звуку. У нинішньому серці завдання генератора є кварцевий резонатор, від стабільності роботи якого безпосередньо залежить точність функціонування всієї іншої схеми. У свою чергу, самовідчуття квартири в значній мірі залежить від його температури – саме з цієї причини цей компонент зазвичай поміщають в термоізолюючу камеру. Задаючий генератор з такою конструкцією кварцевого резонатора скорочено називають OCXO (Oven-controlled Crystal Oscillator).

TEAC CG-10M-A має кварцевий резонатор, розміщений у термокамері, а його внутрішню температуру показує стрілковий індикатор на передній панелі. Аппарат виробляє синусоїдний сигнал частотою 10 МГц, що підтримується з високою точністю в межах ± 0,1 ppm. Для передачі сигналу на зовнішні пристрої передбачено чотири прецизійних роз'єми BNC. Всі окремі внутрішні блоки пристроїв, від джерела живлення до вихідних буферних підсилювачів, повністю відділені від другого. У блоці живлення TEAC CG-10M-A встановлений тороїдний трансформатор з великим запасом відданої потужності, що забезпечує стабільність роботи пристрою в будь-яких умовах. Аппарат має повністю металевий корпус на антирезонансному шасі і три спеціальні демпфіруючі опори «pin-point», надійно захищають його від зовнішніх вібрацій.

Особливості TEAC CG-10M-A:

• Прецизійний зарядний генератор 10 МГц
• Точність частоти ±0,1 проміле
• Вимірювач температури кварца
• 4 вихід на роз'ємах BNC

Характеристики TEAC CG-10M-A

• Тип: зовнішній завантажувальний генератор
• Частота: 10 МГц (±0,1 ppm)
• Виходи: 4 роз'єми BNC
• Вихідний імпеданс: 50 Ом
• Час виходу на режим: 2 хв
• Рівень виходу: 0,5 В (синусоїдний сигнал)
• Точність температурного режиму: ±3 ppm
• Додатково: стрілковий індикатор температури кварца
• Розміри (Ш х В х Г): 290 х 84 х 249 мм
• Вага: 3,6 кг
