TEAC CG-10M-A/S

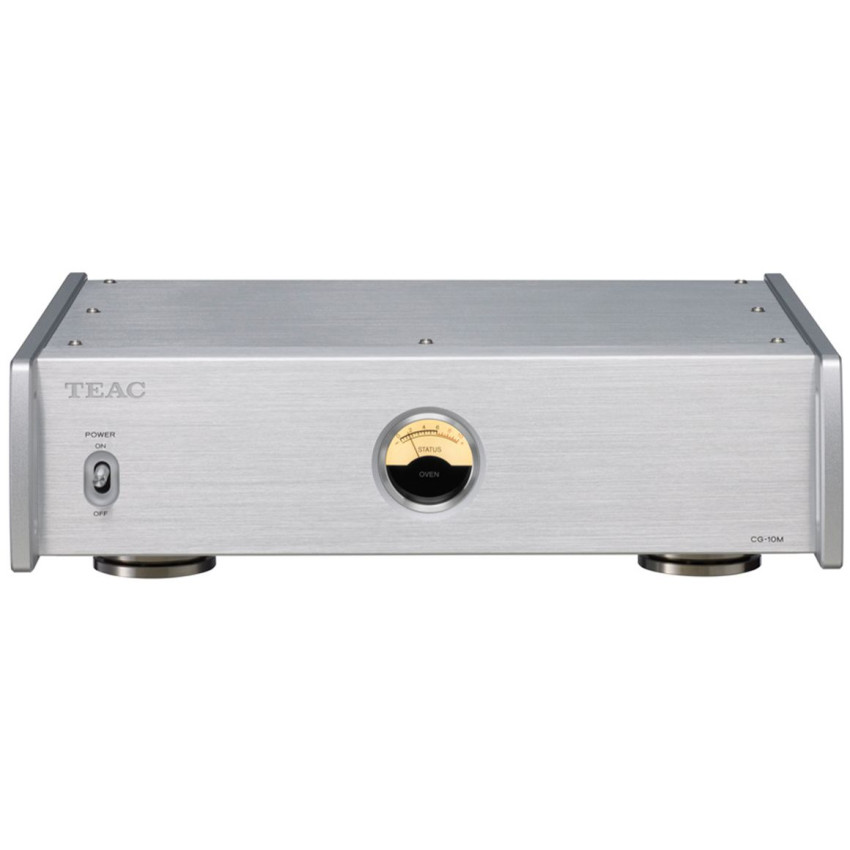

На первый взгляд компактное устройство TEAC CG-10M-A, выполненное в фирменном стиле мини-компонентов бренда, с единственным стрелочным индикатором на передней панели (за исключением переключателя включения), может выглядеть необычно. Однако этот прибор выполняет важную функцию и является незаменимым элементом цифровой аудиосистемы высокого уровня. TEAC CG-10M-A – это прецизионный задающий генератор, предназначенный для подачи внешнего сигнала Master Clock на совместимые ЦАПы и цифровые плееры.

Опытные аудиофилы знают, что точность поддержания частоты дискретизации цифровых сигналов является критическим фактором для достижения максимального качества звука. В основе генератора лежит кварцевый резонатор, чья стабильная работа определяет точность всех других схем устройства. Стабильность работы кварца в значительной степени зависит от температуры, поэтому он помещен в термоизолирующую камеру. Такие генераторы, оснащенные кварцевым резонатором с температурной стабилизацией, называют OCXO (Oven-controlled Crystal Oscillator).

TEAC CG-10M-A оснащен кварцевым резонатором, помещенным в термокамеру, с отображением внутренней температуры с помощью стрелочного индикатора на передней панели. Устройство генерирует синусоидальный сигнал частотой 10 МГц с высокой точностью в пределах ±0,1 ppm. Для передачи сигнала на внешние устройства предусмотрены четыре прецизионных разъема BNC. В конструкции устройства каждая функциональная часть, включая источник питания и выходные буферные усилители, изолирована друг от друга, что способствует снижению помех и улучшению производительности.

Блок питания TEAC CG-10M-A оснащен мощным тороидальным трансформатором, обеспечивающим стабильную работу устройства даже при высоких нагрузках. Корпус устройства выполнен из металла и установлен на антирезонансное шасси с тремя демпфирующими опорами "pin-point", которые эффективно защищают его от вибраций, обеспечивая стабильность и чистоту сигнала.

Особенности TEAC CG-10M-A:

1. Прецизионный задающий генератор 10 МГц
2. Точность частоты ±0,1 ppm
3. Измеритель температуры кварца

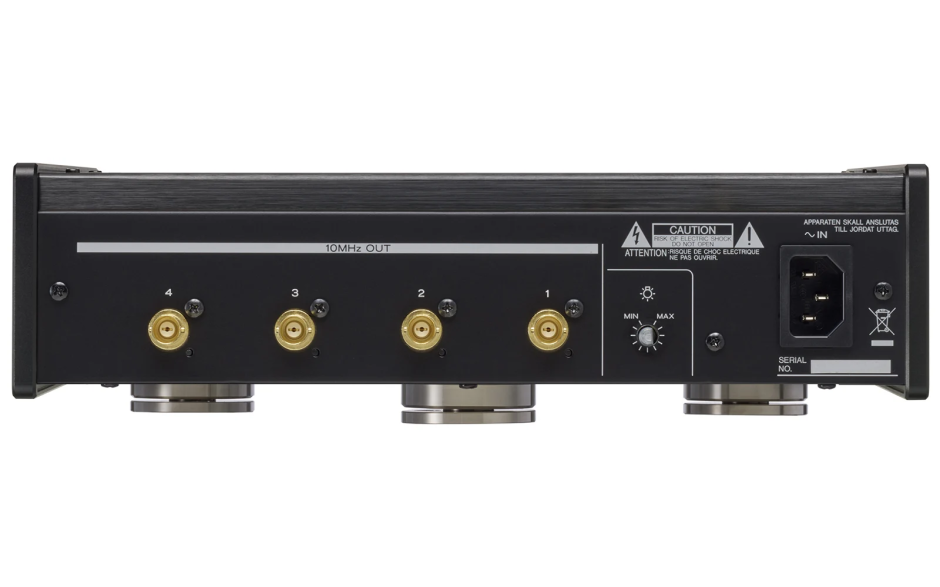

4. 4 выхода на разъемах BNC

Характеристики TEAC CG-10M-A

• Тип: наружный задающий генератор
• Частота: 10 МГц (±0,1 ppm)
• Выходы: 4 разъема BNC
• Выходной импеданс: 50 Ом
• Время выхода на режим: 2 мин
• Уровень выхода: 0,5 В (синусоидальный сигнал)
• Точность температурного режима: ±3 ppm
• Дополнительно: стрелочный индикатор температуры кварца
• Размеры (Ш х В х Г): 290 х 84 х 249 мм
• Вес: 3,6 кг
