ЦАП TEAC UD-503-S

Зовнішній ЦАП TEAC UD-503, оснащений підсилювачем навушників, продовжує лінію розвитку свого попередника UD-501. Його головна відмінність від UD-501 полягає у використанні нових чіпів VERITA AK4490 (по одному на канал), які дозволяють конвертувати PCM (до 32 біт/384 кГц) та DSD (до 11,2 МГц).Два клапті (генератори тактових імпульсів) працюють із сигналами, кратними частотам 44,1 кГц і 48 кГц. Доступний апгрейд за рахунок підключення зовнішнього 10 МГц клапа через BNC-порт. У цьому пристрої встановлено 4 цифрові фільтри для PCM (з можливістю їх відключення) та пара фільтрів для DSD.Апсемплер, що відключається, керований програмованою мікросхемою FPGA, підвищує частоти дискретизації в 2, 4 і 8 разів для PCM. При цьому будь-які цифрові сигнали, наприклад, аудіо з роздільною здатністю 16 біт/44,1 кГц або 48 кГц, можна перевести в DSD (11,2 або 12,2 МГц).

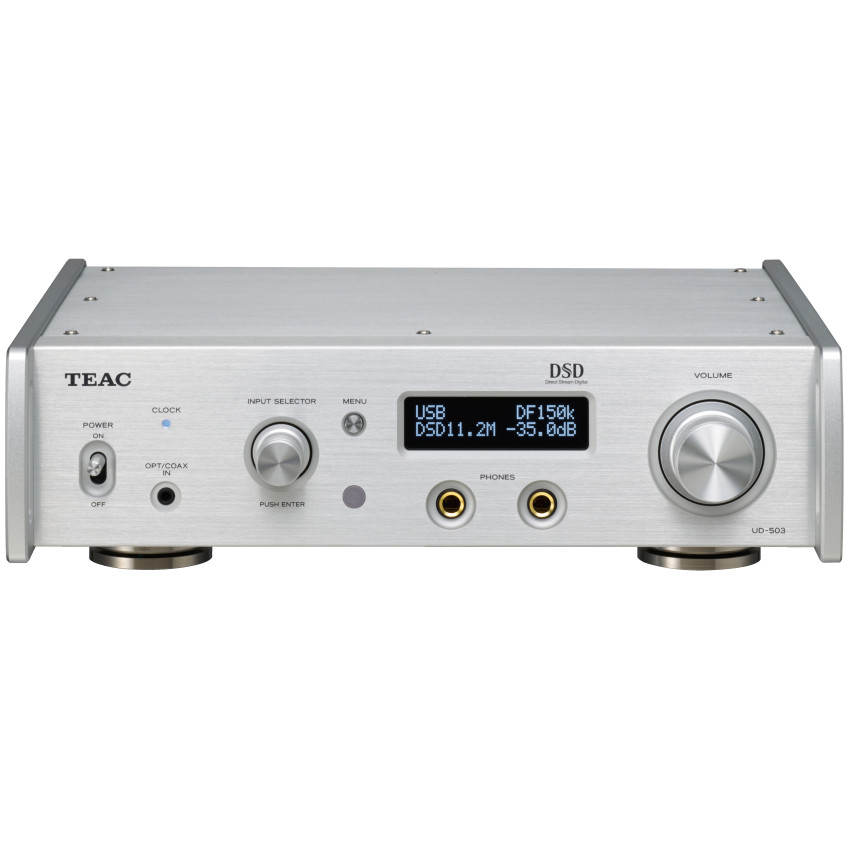

Корпус пристрою укріплений 8 мм алюмінієвими боковинами з річковими ручками та спирається на три антивібраційні ніжки з конусними шипами та підп'ятниками.У лівій частині його лицьової панелі знаходиться вмикач живлення, LED-діод, що вказує на синхронізацію із зовнішнім клаптиком, 3,5 мм оптичний/коаксіальний вхід з підтримкою PCM (24 біт/192 кГц) та DSD (2,8 МГц) у режимі DoP , селектор входів (також використовується у налаштуваннях меню) та кнопка меню.

У TEAC UD-503 задіяна балансна топологія схем з «подвійним моно» та використанням окремого силового тороїдального трансформатора в кожному з каналів. Завдяки застосуванню цифрового ізолятора аналогові ланцюги не проникають шуми від цифрових джерел сигналу.Використовується технологія TEAC-HCLD: в аналоговому каскаді встановлені сильноточні буферні дискретні підсилювачі, здатні забезпечити широкий динамічний діапазон. ЦАП TEAC UD-503 дозволяє змінювати напругу на лінійному виході. Для налаштування рівня гучності при цьому служить 256-кроковий регулятор з кроком 0,5 дБ.

Підсилювач AB-класу для навушників має два 6,3 мм гнізда типу "джек", які можна використовувати для підключення балансових або двох пар звичайних навушників. Тут також застосовується технологія HCLD. Доступне балансне підключення з активним заземленням (active GDN) для придушення перешкод, що створюються блоком живлення.

ЦАП TEAC UD-503 є гарантом якісного звучання і має серйозний потенціал із запасом на майбутнє.

Особливості:

• Схемотехніка «подвійне моно», по одному ЦАПу VERITA AK4490 у кожному каналі
• Обробка PCM (до 32 біт/384 кГц) та DSD (до 11,2 МГц) по USB-входу
• Апсемплер, функція підсилювача, можливість застосування зовнішнього клаку
• Підсилювач для навушників із балансним підключенням
• Апсемплінг, PCM: 2x, 4x, 8x до макс. 352,8/387 кГц; DSD: до 11,2/12,2 МГц
• Фільтри PCM: FIR SHARP, FIR SLOW, SDLY SHARP, SDLY SLOW; DSD: cutoff 50 кГц, 150 кГц
