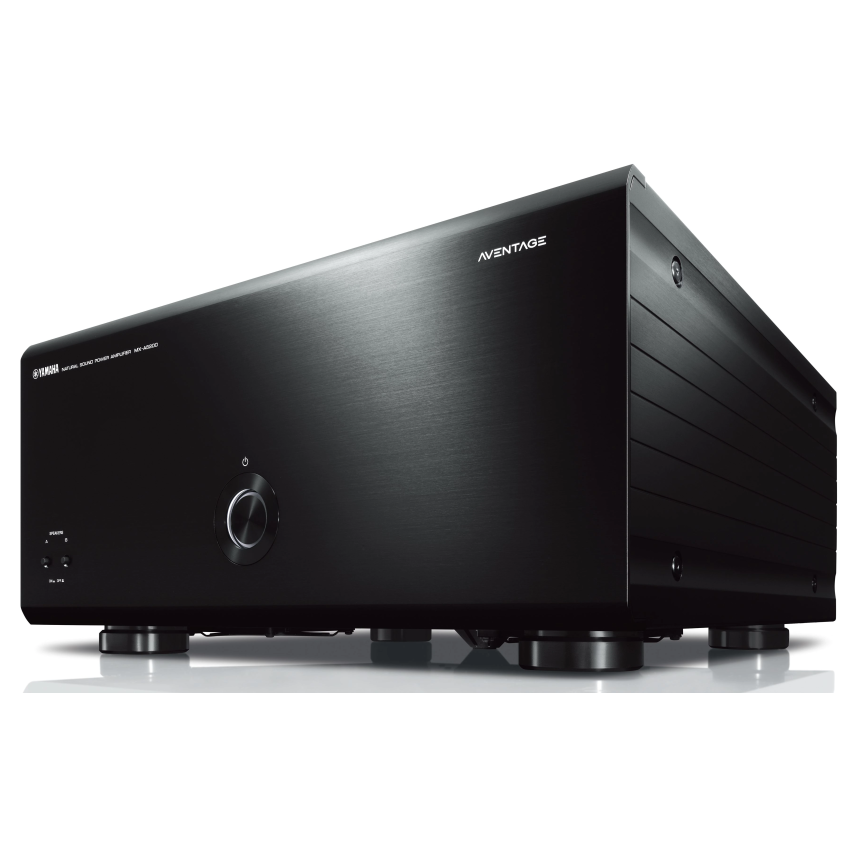

Yamaha MX-A5200 Black
Описание Yamaha MX-A5200 Black
В основу конструкции усилителя Yamaha MX-A5200 положены решения, применявшиеся в знаменитом ресивере RX-Z11. Корпус имеет двойное днище из стальных противовибрационных пластин толщиной 1,6 мм, а также автономные верхнюю и боковые алюминиевые панели, усиливающие механическую прочность. Массивные амортизаторы эффективно гасят внешние колебания. Устойчивости всей конструкции способствует дополнительная опора в центре днища. Схемотехника реализована так, что левые каналы усиления физически и электрически изолированы от правых. Усилители представляют собой трехкаскадные схемы Дарлингтона с обратной связью по току. Они точно передают фазу всех гармоник входного сигнала и стабильно работают с АС, имеющими большие колебания импеданса в зависимости от частоты. Блок питания с заказным тороидальным трансформатором и батареей конденсаторов большой емкости (27000 мкФ) способен отдавать в нагрузку значительный ток.

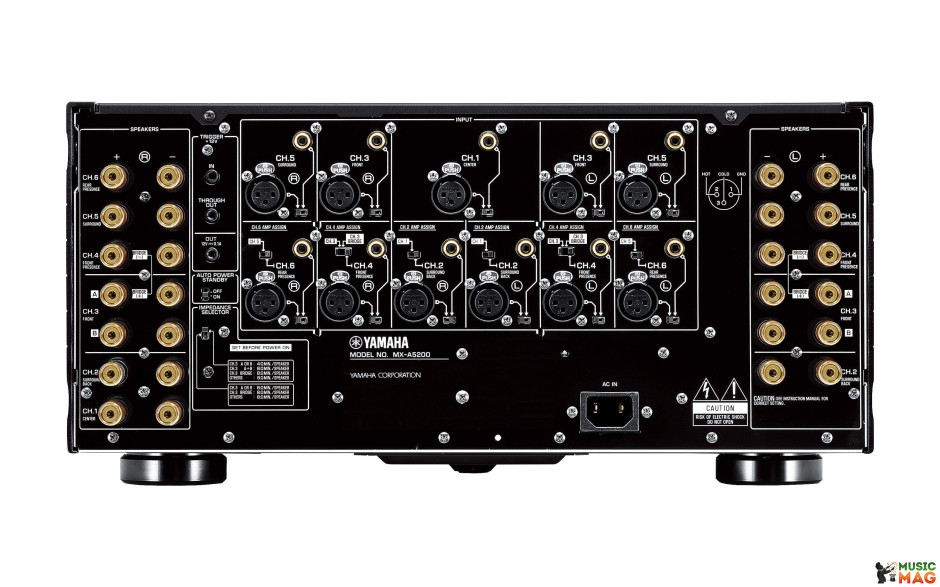

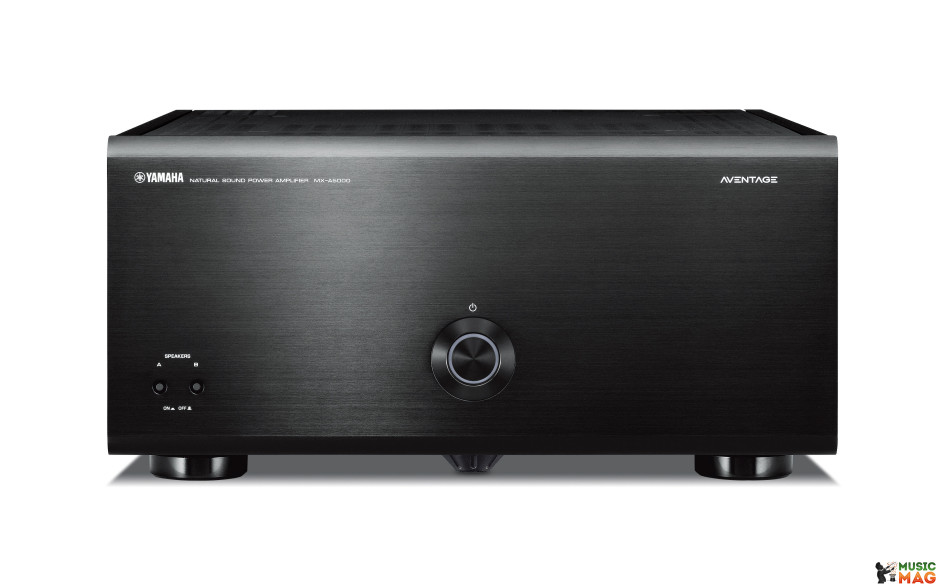

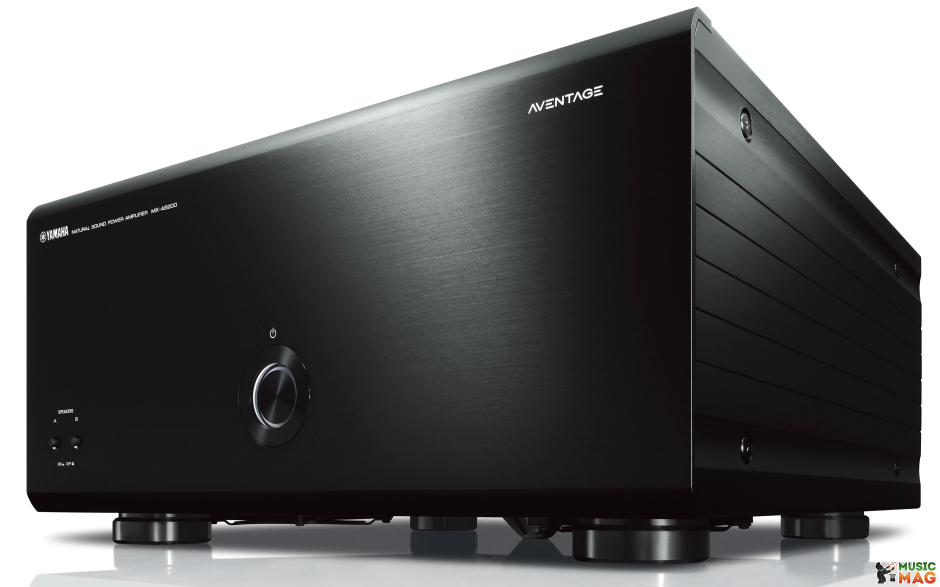

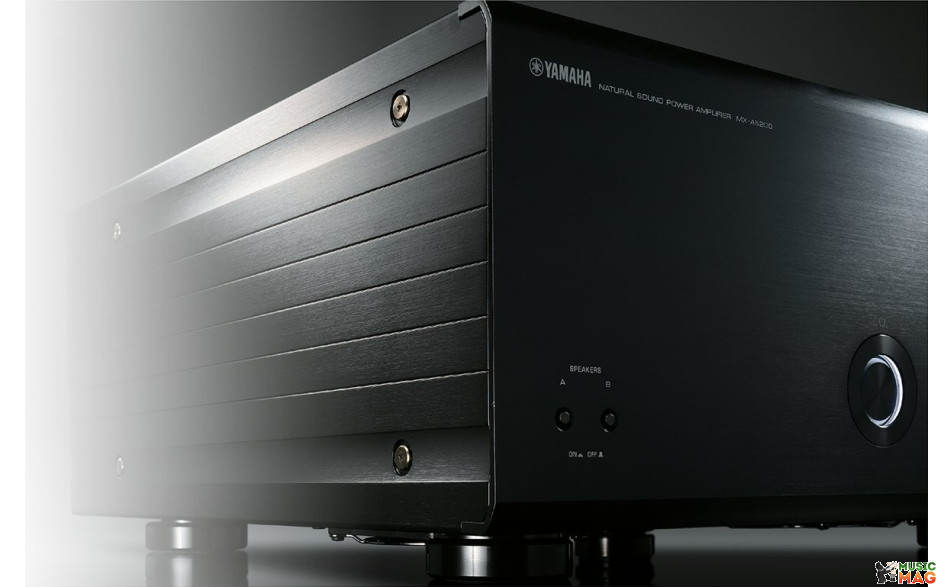

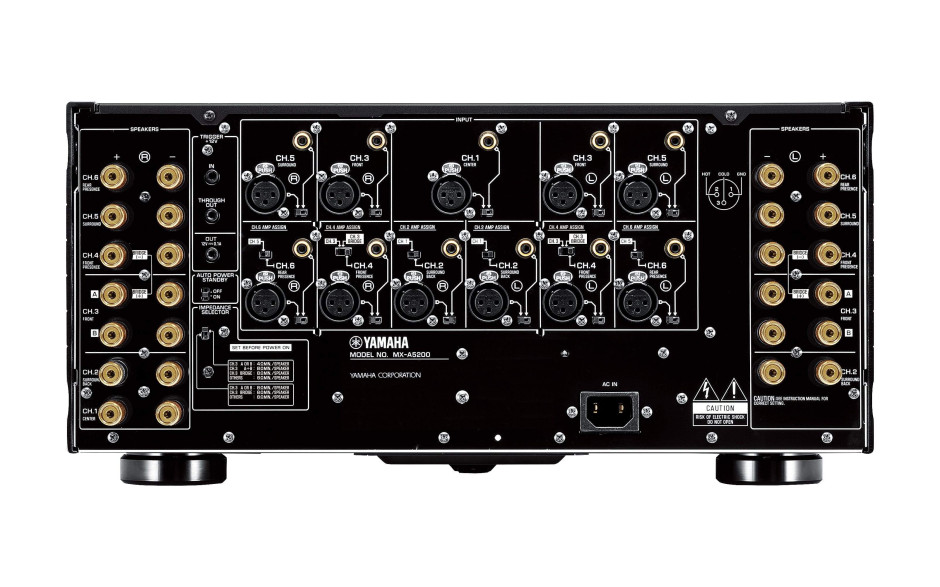

Крупный металлический корпус усилителя мощности Yamaha MX-A5200 украшен монолитной алюминиевой лицевой панелью. Единственным акцентом во внешности усилителя стала большая круглая кнопка включения питания, подсвеченная по окружности мягкой синевой. На этом возможности управления питанием не исчерпываются. На задней стенке корпуса есть вход триггера 12 В для дистанционного включения усилителя (к которому имеет смысл подключить соответствующий выход с процессора Yamaha CX-A5200), а также сквозной выход триггера для организации цепочки управляемых по питанию компонентов и собственный выход триггера, если возникнет необходимость управлять питанием других устройств с усилителя, а также переключатель, активирующий автоматический режим, в котором Yamaha MX-A5200 переходит в режим Standby через 8 часов после включения. При этом, автомату безразлично есть ли на входах усилителя полезный сигнал. Слева от клавиши питания есть две небольшие кнопки коммутации акустических систем на одной паре каналов усиления, но они практически незаметны и не отвлекают внимания. Коммутационная панель на задней стенке корпуса логично разделена на зоны. Балансный и небалансный входы каждого канала усиления сгруппированы вместе, здесь же рядом расположен переключатель типа входа - индивидуальный для каждого канала, что допускает смешанную коммутацию. Акустические терминалы для всех 11 каналов усиления смонтированы в правой и левой части коммутационной панели. Причем, здесь использовано не одиннадцать, а тринадцать пар клемм – для двух каналов усиления реализована возможность подключения двух пар акустических систем. Несмотря на большое число каналов, к качеству винтовых терминалов и удобству коммутации акустических кабелей никаких претензий не возникло.

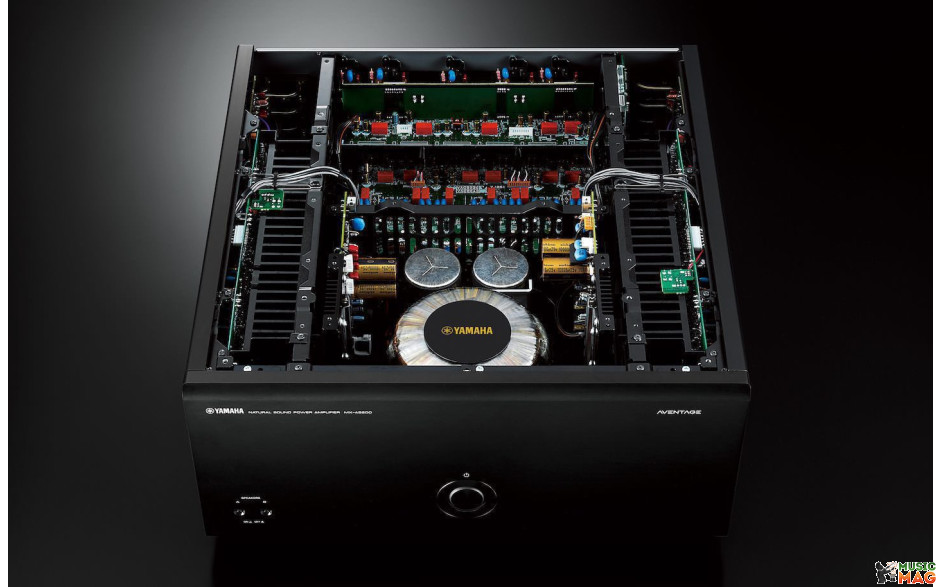

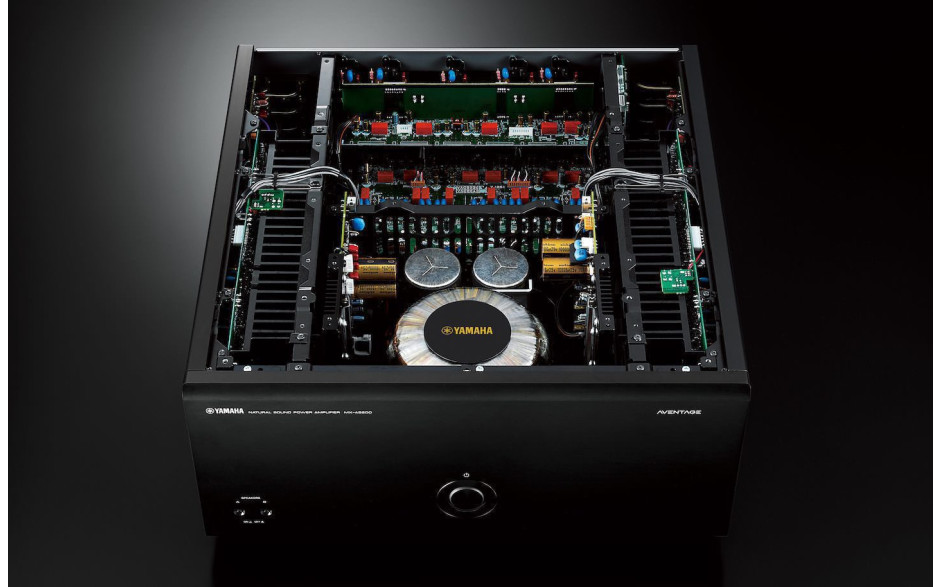

Непосредственно за лицевой панелью смонтирован мощный тороидальный трансформатор, за которым расположилась плата блока питания с внушительными конденсаторами. Вдоль правой и левой стенки корпуса установлены литые ребристые радиаторы охлаждения выходных каскадов, реализованных на дискретных элементах и работающих в классе A/B с трехкаскадной схемой Дарлингтона и обратной связью по току. Охлаждение здесь полностью пассивное – никаких шумящих вентиляторов.
Характеристики Yamaha MX-A5200
- Выходная мощность, Вт – 150 x 11 (20 Гц – 20 кГц, КНИ 0,06%, 8 Ом)
- Частотная характеристика, Гц – 10 — 100 000 (по уровню –3 дБ)
- Общие нелинейные искажения (70 Вт, 8 Ом), % – менее 0,015
- Отношение сигнал/шум (150 Вт, 8 Ом), дБ – более 116
- Разделение каналов (1 кГц/ 10 кГц), дБ – более 90 / 75
- Демпинг-фактор (1 кГц, 8 Ом) – более 180
- Входная чувствительность (1 кГц, 100 Вт, 8 Ом), В – 1,0 (RCA), 2,0 (XLR)
- Входное сопротивление (1 кГц, 100 Вт, 8 Ом), кОм – 47 (RCA), 47 (XLR)
- Энергопотребление, Вт – 650
- Аудиовходы – XLR (11), RCA (11)
- Дополнительно – вход/выход триггеров 12В, сквозной выход триггера 12В
- Габариты, см – 43,5 x 21,0 x 46,4
- Масса, кг – 26,4
