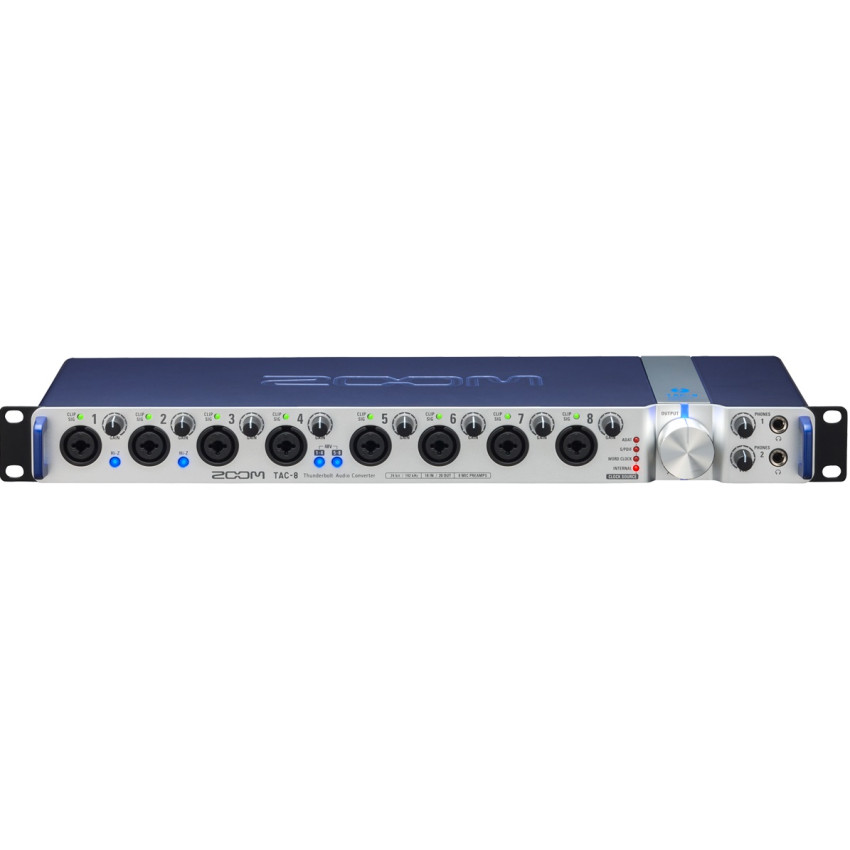

Zoom TAC-8

Zoom TAC-8 - Thunderbolt аудио интерфейс, 24bit/192kHz, 18 входов и 20 выходов, 8 микрофонных преампов, 2 выхода для наушников, S/PDIF, ADAT Optical, Word Clock, MIDI I/O, режим standalone

Если Вы хотите записывать большие многоканальные 24 bit / 192 kHz сессии в студии, не беспокоясь о времени ожидания, если на сцене вы хотите вывести своё выступление на качественно новый уровень, Zoom TAC-8 позволит вам достигнуть всех целей благодаря новейшим технологическим разработкам в сфере работы со звуком.

Аналоговые и цифровые I/O

TAC-8 предлагает широкий спектр аналоговых и цифровых разъемов. Восемь комбо XLR / TRS входов на передней панели принимают Mic и линейные сигналы. Входы 1 и 2 также могут принимать сигнал с инструментов - гитар и бас-гитар. Назначаемые регуляторы усиления и кнопки с светодиодной подсветкой позволяют легко настроить оптимальные входные уровни, а многоканальная функция фантомного питания позволяет использовать конденсаторные микрофоны.
Два аналоговых TRS выхода позволяют подключить Zoom TAC-8 к усилителям или динамикам с автономным питанием, также есть 8 дискретных TRS выходов для многоканального мониторинга или подключения внешних устройств обработки.

ADAT и S/PDIF цифровые входы / выходы позволяют использовать до 10 входов от внешних интерфейсов, а также 10 выходов, обеспечивая в целом 18 входов и 20 выходов через TAC-8. Встроенный Word Clock позволяет синхронизировать устройства, а MIDI IN / OUT позволяют подключить электронные клавишные, синтезаторы, драм-машины. Thunderbolt скорость обеспечивает точною аудио и MIDI Sync.

Thunderbolt

Технология Thunderbolt открывает новые двери для аудио инженеров. Благодаря Thunderbol ТАС-8 обеспечивает работу 8 аналоговых входов высокого качества, а также до 10 дополнительных цифровых опций на входе - при почти нулевом времени ожидания. Передовые технологии в простом в использовании интерфейсе – для того, чтобы Вы могли поднять своё творчество на новую высоту.
Thunderbolt более чем в два раза быстрее, чем USB 3.0, не говоря уже о том, что эта технология в двадцать раз быстрее, чем USB 2.0 и в двенадцать раз быстрее, чем FireWire 800. Thunderbolt - это действительно технология будущего. 10 гигабит в секунду, что означает практически полное отсутствие задержки. Thunderbolt интерфейсы, такие как Zoom ТАС-8, также не зависит от джиттера компьютера.

Звукозапись и работа на сцене

Благодаря 8 аналоговым входам и дополнительным цифровым опциям, ТАС-8 позволяет записывать все, что вы хотите, когда вы хотите. Одновременная запись барабанов, бас-гитары, гитары или 8 барабанов сразу, или чего-нибудь ещё – всё это возможно. Скорость Thunderbolt гарантирует, что у вас не будет проблем с задержками. Разные настройки программного микшера и мощности позволяют адаптировать вашу сессию под ваши потребности.

Zoom TAC-8 позволяет вам работать с ноутбуком на сцене, не теряя качества звука. Просто подключите его к компьютеру с помощью кабеля Thunderbolt, а затем подключите заднюю панель выходов TRS к вашему микшерному пульту или акустической системе. Если вы «человек-оркестр», или если TAC-8 нужен вашей группе для наложения эффектов – кем бы вы ни были, что бы вы ни играли - с 10 аналоговыми выходами вы можете настроить Zoom TAC-8 под ваши потребности.

Режим работы standalone, автономный режим без компьютера
В автономном режиме, без подключения к компьютеру, ТАС-8 может быть использован в качестве микрофонного 8-канального предусилителя, а также аналого-цифрового или цифро-аналогового преобразователя. Когда частота дискретизации установлена на 44,1 или 48 кГц, ТАС-8 обрабатывает сигнал с высоким разрешением 176.4kHz или 192 кГц соответственно. Для аналого-цифрового преобразования это означает меньше наложения шума; для цифро-аналогового преобразования это означает увеличение ясности и точности звука.

Основные особенности Zoom TAC-8:

• 18-входов / 20-выходов высокоскоростной Thunderbolt аудио интерфейс
• Запись и воспроизведение 8 треков одновременно
• Поддержка до 24-бит / 192 кГц аудио
• Ультранизкая задержка потокового аудио
• 8 комбо балансных XLR / TRS аналоговых входов, которые принимают линейный и микрофонный сигналы
• Высокопроизводительный микрофонный предусилитель, обеспечивающий до +60 дБ усиления
• Hi-Z переключатели, которые позволяют прямое подключение электрогитары или баса (INPUT1, INPUT2)
• Фантомное питания +48V, переключаемое (INPUTS 1‐4, INPUTS 5‐8)
• Выделенные регуляторы усиления и светодиодные клавиши для каждого входа
• 10 балансных TRS выходных разъемов для подключения к микшерам, усилителям, динамикам с автономным питанием или эффектовым устройствам
• На передней панели два 1/4" выхода для наушников с индивидуальными регуляторами громкости
• Регулятор громкости на выходе
• 4x-разовое повышение частоты дискретизации при A/D и D/A преобразовании - для низкого уровня шумов и максимальной точности звука
• Асинхронная передача цифрового сигнала, не подверженная джитеру компьютера
• S/PDIF IN/OUT: 2-дюймовый / 2OUT, до 24-бит / Resolution Audio 192 кГц
• ADAT Optical IN / OUT: 2 IN / 2 OUT на 192 / 176.4kHz (S / MUX4 совместимый), 4 IN / 4 OUT на 96 / 88,2 (S / MUX-совместимый), 8 IN / 8 OUT на 48 / 44,1 кГц
• Вход и выход синхронизации Word Clock
• MIDI вход и выход на разъёмах DIN5
• Режим работы standalone, автономный режим без компьютера
• Рэковое крепление в стойку (1U пространство)
• Прочный металлический корпус обеспечивает надежность в эксплуатации
• Работает со всеми Thunderbolt оборудованными компьютерами Macintosh, работает с OS X 10.8.5 или более поздней версии
• Специальная программная панель TAC-8 MixEfx для маршрутизации, настроек, добовления эффектов (reverb, echo ...)
• Программное обеспечение Steinberg Cubase LE

Комплект поставки: интерфейс TAC-8, инструкция, кабель Thunderbolt, блок питания
(драйвера, программы MixEfx и Cubase LE скачиваются с сайта производителя)

Технические характеристики Zoom TAC-8

• ANALOG INPUTS
• INPUT 1-8
• XLR/TRS combo jacks
• (XLR: 2 hot, TRS: TIP hot)
• Input gain: 0 to 60 dB (1dB steps)
• Input impedance: 5kΩ, 1MΩ (when Hi-Z on)
• Maximum input level: +13dBu (＠0dBFS / XLR), +21dBu (＠0dBFS / TRS)
• Phantom power: +48V
• ANALOG OUTPUTS
• MASTER L/R, OUTPUT 1-8
• 1/4" TRS phone jack (Balanced)
• Maximum output level: +14 dBu （＠0dBFS）
• Output impedance: 150Ω 　 　　
• PHONES 1/2
• 1/4" stereo phone jack
• 20mW + 20mW (into 32Ω load)
• Maximum output level: +10dBu （＠0dBFS）
• Output impedance: 33Ω
• DIGITAL IN/OUT
• ADAT OPTICAL
• ADAT Optical (lightpipe)
• 8IN/8OUT @44.1kHz/48kHz
• 4IN/4OUT @88.2kHz/96kHz, S/MUX compatible
• 2IN/2OUT @176.4kHz/192kHz, S/MUX4 compatible
• S/PDIF
• RCA (coaxial)
• Supported sampling frequencies: 44.1/48/88.2/96/176.4/192kHz
• WORD CLOCK
• BNC
• Supported sampling frequencies： 44.1/48/88.2/96/176.4/192kHz
• Output Impedance: 75Ω
• Frequency characteristics
• -1.0 dB: 20 Hz - 60 kHz （@192kHz）
• -1.0 dB: 20 Hz - 40 kHz （@96kHz）
• -1.0 dB: 20 Hz - 20 kHz （@44.1kHz）
• Input conversion noise
• Measured EIN: 125 dB (IHF-A) @ 60dB, 150Ω input
• Dynamic range
• A/D：　120dB typical （IHF-A）
• D/A：　120dB typical （IHF-A）
• Recording channels /Playback channels
• - At 44.1kHz and 48kHz sampling
• Recording: 18 channels (ANALOG: 8, S/PDIF: 2, ADAT: 8)
• Playback: 20 channels (ANALOG: 10, S/PDIF: 2, ADAT: 8)
• - At 88.2kHz and 96kHz sampling
• Recording: 14 channels (ANALOG: 8, S/PDIF: 2, ADAT: 4)
• Playback: 16 channels (ANALOG: 10, S/PDIF: 2, ADAT: 4)
• - At 176.4kHz and 192kHz sampling
• Recording: 12 channels (ANALOG: 8, S/PDIF: 2, ADAT: 2)
• Playback: 14 channels (ANALOG: 10, S/PDIF: 2, ADAT: 2)
• Sampling frequencies
• 192kHz, 176.4kHz, 96kHz, 88.2kHz, 48kHz, 44.1kHz 　　
• Bit depth
• 24bit 　　
• Interface Thunderbolt™ 　　
• MIDI IN / OUT (5-pin DIN jacks) 　　
• Power supply AC adapter： DC12V 2A　(AD-19) 　　
• External dimensions 157.7 (D) x 482.6 (W) x 46.0 (H) mm 　　
• Weight 2.01 kg
