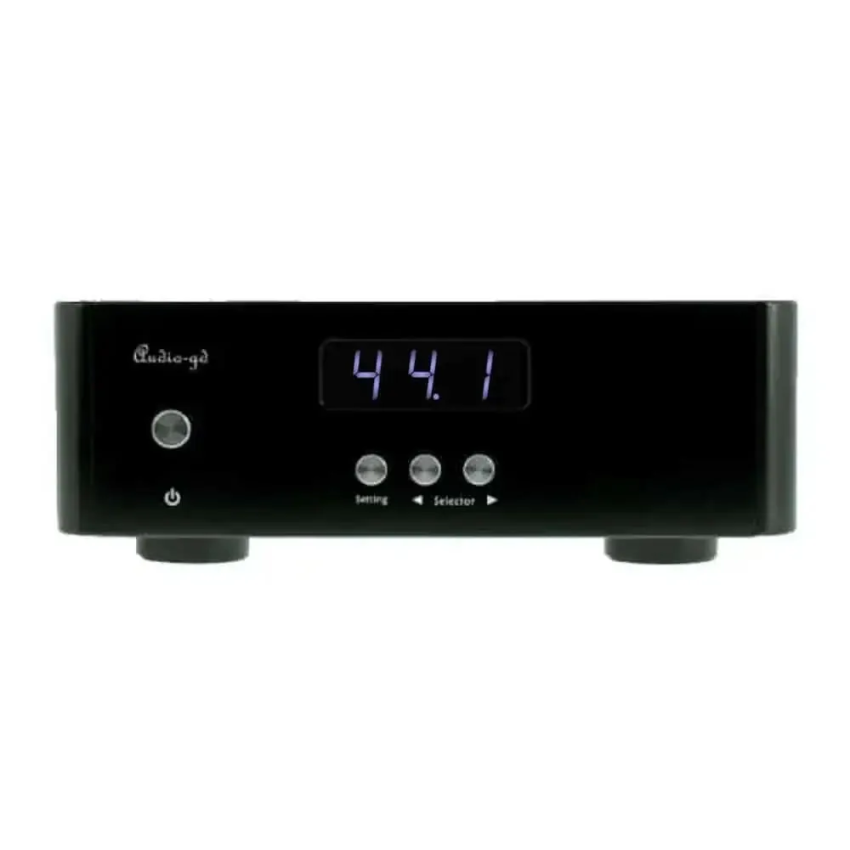

Audio-GD R-1 NOS Black

Audio-gd R1 NOS – це дискретний ЦАП, виготовлений за технологією R2R. R1 NOS – це чистий блок цифрового аналогового перетворення (DAC) без оверсемплінгу. Це рішення для пуристів, але воно коштує своїх грошей. І якщо оверсемплінг необхідний, то для цього можна скористатися програмами і т.д.

Audio-gd R1 NOS має 3 цифрові входи: USB, коаксіальний RCA та HDMI (для I2S). Аналоговий вихід представлений небалансним RCA, балансним XLR та власним ACSS балансний із високим струмом.

ЦАП R1-NOS
Прекрасним рішенням для відтворення звуку чистим та точним є режим NOS, тому компанія розробила Audio-gd R1 NOS, який оптимізує режим NOS та пропонує чистий, точний та музичний звук.

Дизайн NOS не потребує переважно тактового сигналу для роботи, що є перевагою цього дизайну. Він дозволяє уникнути дії джиттера. У цифровому процесорі пристрою застосовується технологія нульової затримки, що гарантує точну синхронізацію даних і генератора, що задає, що дозволяє додатково придушити вплив джиттера.

Крім того, оригінальним рішенням у дизайні Audio-GD R1 NOS є застосування гальванічного ізолятора для цифрових та аналогових схем. Ізоляція цифрових входів та процесора також забезпечує кращу якість звуку.

8 групових вбудованих 24-розрядних декодерів R-2R та 4 нативні декодери DSD працюють у збалансованому режимі. Audio-gd R1 NOS використовує модулі DA 7 mk2, що є очевидним оновленням порівняно з останнім поколінням пристрою, що має модулі DA 8. Частота дискретизації відображається на екрані.

Використовуючи останнє розроблене дискретне стабілізоване джерело живлення для цифрових схем, рівень шуму можна порівняти з рівнем шуму від батареї, проте без його сухих і тонких звукових характеристик. Таким чином вдалося знизити робочу температуру пристрою. Аналогова схема з регульованим джерелом живлення класу А забезпечує найкращу якість звуку шляхом окремого розподілу живлення всім необхідних компонентів.

Що таке NOS
"NOS" розшифровується як "Non Oversampling". У 1970-х роках випустили перше покоління програвача компакт-дисків. На той час усі вони мали дизайн Non Oversampling. Використовуючи дизайн NOS обмежена бітова глибина сигналу впливає на THD та співвідношення сигнал/шум. Незважаючи на те, що шум квантування впливає на S/N, Audio-gd R1 NOS все ще досягає дуже низьких рівнів шуму, що набагато краще, ніж більшість лампових підсилювачів та програвачів, і майже так само, як сучасні DS DAC.

Теоретично, щоб отримати кращі характеристики, багато конструкцій використовують складний аналоговий LC фільтр після цифро-аналогового перетворення. Але LC-фільтр зазвичай не має рівномірного відгуку, і викликає великий фазовий зсув також значно впливає на якість звуку.

У 1980-х роках був винайдений оверсемплінг та FIR-фільтр, що дозволило покращити якість звуку в порівнянні з LC-фільтром. Це дало хороші характеристики, тому технологія широко застосовувалася з того часу.

Однак деяким людям досі подобається звучання "старого" дизайну NOS. Вони не бажають додаткової обробки, тому що без неї краще зберігається унікальний характер звуку, нехай з погляду вимірів це не будуть парадоксальні числа.

Дискретний ЦАП R2R
R2R ЦАП набули популярності, проте їх виготовлення значно складніше, оскільки вимагає більше уваги до підбору деталей. Крім того, дизайн R2R зазвичай набагато складніший, коли пропонується дійсно якісний звук.

Його дозволяє домогтися конструкція, що перемикає резистори в паралельному режимі. Надшвидкий чіп FPGA контролює та коригує R2R. Режим паралельного проектування контролює кожен біт відповідно, завдяки чому досягається безпрецедентна продуктивність. Паралельний дизайн особливо складний, однак якщо він виконаний належним чином, він може дати дійсно якісний звук, контролюючи кожен біт.

Дискретні вихідні каскади
Аналогові вихідні каскади також важливі, вони впливають на кінцеву якість звуку. Після цифро-аналогового перетворення R2R модулями D/A аналоговий сигнал передається через дискретні узгоджені транзисторні вихідні каскади. Audio-gd R1 NOS використовує конструкцію зі зв'язком по постійному струму, побудовану на високоякісних компонентах. У аналоговій секції SMD компоненти не використовуються. Високошвидкісні унікальні вихідні каскади ACSS (Audio-gd Current Signal System) не мають зворотного зв'язку та керуються струмом.

ACSS
Фірмова технологія ACSS (струмового посилення), розроблена Audio-gd, застосовується і в новому Audio-gd R1 NOS. Сигнал із R2R модулів надходить безпосередньо на ACSS вихідний каскад, ніяких операційних підсилювачів або конденсаторів для проходження сигналу не використовується. Власна технологія ACSS, розроблена Audio-GD, спирається на застосування лише дискретних підсилювачів та вихідного каскаду без зворотного зв'язку.

живлення
ЦАП складається з налаштованих трансформаторів із низьким рівнем шуму та низькими втратами потоку. Загальна потужність 65 Вт для живлення всіх цифрових частин, а також лівої та правої аналогових плат. Потужність постійного струму розподіляється між кількома регуляторами потужності. Аналогові каскади працюють у чистому класі з низьким рівнем шуму. Вони живляться від кількох групових лінійних джерел живлення. Результатом є надвисока швидкість та чиста потужність для всіх частин.

Характеристики

• ЦАП: R-2R NOS discrete DAC
• Входи: USB
• HDM:I (I2S)
• Coaxial: RCA SPDIF
• Виходи: RCA (Небаланс)
• XLR: (Баланс)
• ACSS: (Баланс)
• Чутливість цифрового входу: 0.5V pp (75Ω Coaxial), 19dB @ Toslink optics
• Діапазон частот: 20 Гц – 20 кГц
• Вихідний рівень: 5V (XLR), 2.5V (RCA), 2 mA (ACSS)
• Співвідношення сигнал/шум: 110dB
• Вихідний імпеданс: 10Ω (RCA)
• USB та HDMI LVDS I2S PCM 44.1kHz – 384kHz at 16-32bits
• USB та HDMI DSD DSD64 to DSD512, 32bit max, частоти: 44.1kHz – 384kHz
• Coaxial SPDIF: input 24bits max, частоти: 44.1, 48, 88.2, 96,192kHz
• USB: Windows (комп'ютери), MAC та Linux
• Потужність входу: 230VAC/115VAC
• Потужність: 12Вт
• Розміри: 240 x 280 x 80 мм
• Вага: 5 кг
