Домашний кинотеатр Bowers & Wilkins 800 Diamond №2, NAD M15 HD2 и NAD M25

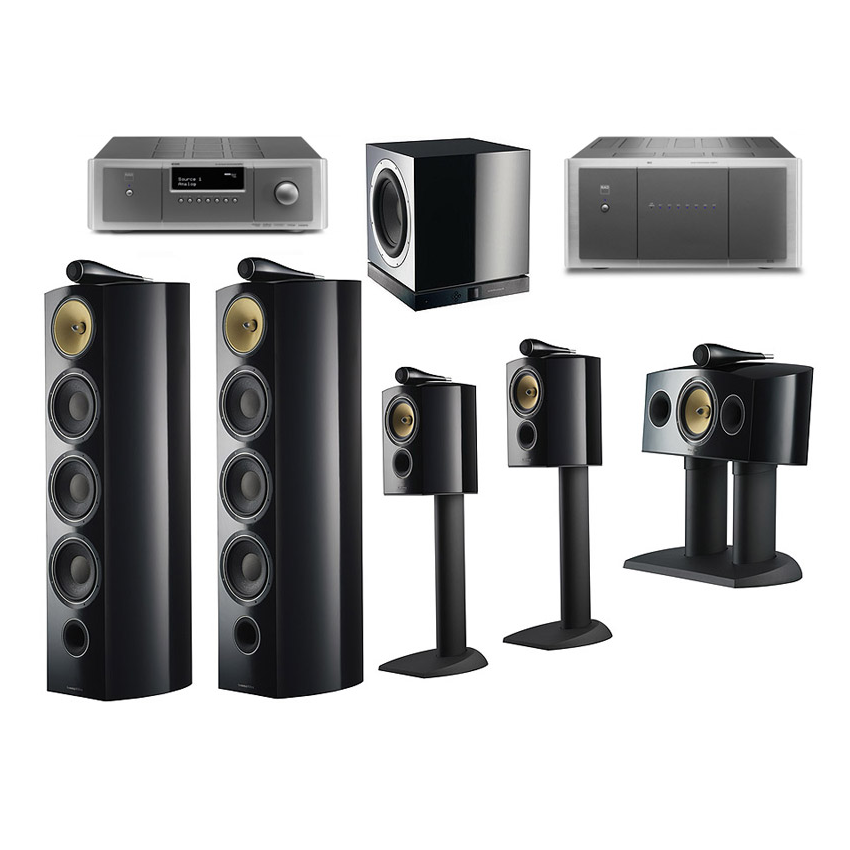

Домашний кинотеатр B&W 800 Diamond №2, NAD M15 HD2 и NAD M25:

AV-процессор NAD M15 HD2:

В Hi-Fi системе домашнего кинотеатра есть несколько компонентов, каждый из которых в равной степени важен. Однако трудно поспорить с тем, что центром любой самой сложной и продвинутой системы является процессор. Действительно, только хороший процессор способен взять на себя коммутацию всех источников, уверенно переключать все входы и выходы, качественно обрабатывать и преобразовывать цифровой аудиовидеосигнал, но при этом защитить его от воздействия электромагнитных наводок усилителей мощности и блока тюнера. Более того, схемотехника процессора, как правило, лучше проработана по сравнению с ресивером такого же уровня. Тем более приятно, что находятся производители Hi-Fi техники, которые производят обновление ранее выпускаемых процессоров. Так произошло и с новым процессором/предусилителем в Мастер Серии NAD.

Схемотехника М15HD2 была полностью переработана инженерами NAD для полной поддержки современных стандартов звука и изображения. Теперь процессор может декодировать звук высокого разрешения Dolby True HD и DTS HD Master Audio, а также масштабировать видеокартинку до 1080р с аналоговых источников. Аппарат создан с использованием самых современных технологий и оснащен высокоточными комплектующими, что делает его сильным управляющим центром любой системы домашнего кинотеатра.

Процессор NAD М15HD2 выполняет роль "мозга" системы домашнего кинотеатра. Он оснащен мощными и высокоскоростными процессорами для обработки звука и видеоизображения. Благодаря своей богатой коммутации аппарат способен управлять большим количеством цифровых и аналоговых источников, обрабатывать и преобразовывать полученный аудиовидеосигнал в нужном виде, а после этого одновременно передать его на 4 зоны с полным управлением.

Обработка аналогового и цифрового видеоизображения на NAD M15HD происходит с помощью видеопроцессора студийного качества Sigma VXP. Это лучший из имеющихся на рынке видеопроцессоров, который применяет алгоритмы, разработанные для телевещания. Эти алгоритмы использованы в одном из самых продвинутых цифровых сигнальных процессоров с частотой обработки 1/50 сек или порядка одного видеокадра! Видеоподключение с 4 HDMI входами/1 выходом, а также с несколькими компонентными, композитными и S-video разъемами позволяют осуществить все необходимые видео соединения. Экранное меню аппарата и звук выводятся по HDMI.

М15HD2 в отличие от предыдущей модели, М15 обладает вчетверо большей мощностью для обработки звука. Декодирование звука выполняется при помощи 2 сверхскоростных 32-битных DSP с плавающей запятой от Texas Instruments, которые способны обрабатывать сигнал со скоростью несколько сотен миллионов операций в секунду. M15HD2 принимает недекодированный цифровой аудиосигнал, буферизует его, преобразует в многоканальный (5.1/6.1/7.1) аналоговый звук и выполняет "пост-обработку" (например, калибровку помещения с Audyssey MultEQ Pro). Еще одна важная функция аппарата – перенаправление низкочастотной составляющей звукового сигнала с АС на сабвуфер с помощью высококачественного кроссовера. Задняя панель оснащена большим количеством аналоговых и цифровых аудио входов и выходов, что позволяет создать на базе этого процессора полноценную систему домашнего кинотеатра.

Технические характеристики также на высоте. Сверхскоростные (полоса пропускания 8 МГц) усилители с низким уровнем искажений (0.005%) применяются для буферов аналоговых входов и выходов. Такие операционные усилители на полевых транзисторах отличаются высокой скоростью нарастания выходного напряжения и поддерживают высокий выходной ток, необходимый для данной области применения. Активное шумоподавление и великолепная динамика гарантируются.

Несмотря на то, что процессор/предусилитель М15HD2 является одним из самых технически сложных устройств, управление им сделано максимально легким. Как и у предыдущих аппаратов NAD, меню М15HD сделано интуитивно понятным и простым в настройке, поэтому работать с аппаратом весьма удобно. После ввода системных и пользовательских настроек работа с М15HD2 скорее напоминает управление обычным предварительным стереоусилителем. Достаточно выбрать источник — аудио или видео, установить громкость и можно наслаждаться просмотром любимого кино.

Удаленное управление процессором и подключенными компонентами реализовано при помощи последовательного порта RS-232 и большого количества разъемов ИК-связи и триггерного подключения (входы/выходы).

М15HD2 построен по модульной конструкции NAD MDC и готов для будущего обновления аудио и видеоплат простой их заменой. Этот подход компании NAD позволяет ресиверам/процессорам морально не устаревать и легко усовершенствовать аппарат при выпуске новых форматов окружающего звучания. Это помогает устройствам NAD всегда отвечать высоким требованиям рынка.

Характеристики

• Поддержка 3D видео
• Калибровка Audyssey MultEQ Pro
• Видеопреобразование из композитного и S-Video видеосигнала в сигнал Высокой Четкости (HD) на компонентном и HDMI выходе
• Видеопроцессор Sigma VXP Image Processing студийного качества с масштабированием изображения до 1080p
• Порт приема данных MP Data Port для подключения iPod-док станции NAD IPD-2
• Функция Lip sync для синхронизации сигналов изображения и звука (коррекция до 200мс)
• Встроенные декодеры: DTS 96/24, DTS NEO:6 (Cinema/Music), Dolby Pro Logic IIx, DTS HD High Resolution Audio, EARS, Stereo Enhanced Surround Modes, PCM (линейный с частотой 192 кГц), Dolby Digital Plus, Dolby TrueHD, DTS HD/Master Audio
• Архитектура ЦАП: 5 x 24 бит/192 кГц Burr Brown, двойной дифференциальный
• Характеристики аналоговой секции:
• Входной импеданс: 56 кОм / 220 пФ
• Частотная характеристика: 20 Гц-20 кГц (±0.3дБ) аналог, 10-200 Гц (±3дБ) саб
• Максимальный уровень входного сигнала: 8 В, RMS
• КНИ + шум: < 0.005 проц.
• Соотношение сигнал/шум: > 90 дБ
• Входная чувствительность для референсного уровня THX: > 40 мВ (отн. 500 мВ вых.)
• Входы / Выходы:
• HDMI вход/выход: 4/1, цифровой коаксиальный вход: 4, цифровой оптический вход: 4, вход S-Video: 4, композитный видеовход: 4, компонентный видеовход: 3 (HD), аналоговые аудиовходы; 3 стерео, 7.1-канальный, триггер 12 В вход/выход: 1/3, ИК-вход/выход: 1/4, порт RS232
• Потребляемая мощность: 80 Вт (в режиме ожидания < 1В)
• Размеры (Ш х В х Г): 435 х 145 х 385 мм
• Масса: 13.1 кг.

Усилитель мощности NAD M25:

Много мощности всегда хорошо, когда дело касается качества звука. Мощность нужна не только для того, чтобы звук был громким, но и для его чистого воспроизведения без слышимых искажений. Когда от усилителя требуют большей мощности, чем тот может выдать, в результате мы получаем искажения звука.

В отличие от большинства ресиверов окружающего звучания (ресиверы NAD являются редким исключением), работающих в режиме номинальной мощности только при нагрузке одного или двух каналов, или в течение очень короткого промежутка времени, М25 может работать в режиме полной нагрузки непрерывно в течение нескольких часов.

Разработанные на заказ теплоотводы и термостатически регулируемые вентиляторы с изменяемой скоростью обеспечивают нормальный температурный режим даже в самых жестких условиях эксплуатации. Уникальная схема вентиляции отслеживает уровень сигнала, автоматически выключая вентиляторы при вспроизведении тихих пассажей. Благодаря этому исключаются любые механические шумы, мешающие нормальному восприятию музыкального материала. Но это не просто количество мощности, что само по себе важно; это также её качество, которое определяет, хотите ли вы слушать просто скрипку или же уникальную скрипку Страдивари.

М 25 включает в себя 7 отдельных «моноблочных» каналов. В каждом канале используется балансный входной каскад на полевых транзисторах, в результате чего значительно снижается уровень шума и искажений. NAD также использует уникальную электронную схему заземления, которое снижает уровень шума заземления – это общая проблема комплексных многоканальных систем. Эта схема предполагает наличие высокого входного сопротивления для незначительных нагрузок на входных компонентах, в результате чего значительно снижается уровень шума и искажений.

Полностью укомплектованный дифференциро-ванный усилитель напряжения класса А с двухтактной схемой выходного каскада обеспечивает достаточную силу тока для утроения мощности выходного каскада эмиттерного повторителя. Данная схемотехника обеспечивает очень низкий уровень искажений в сочетании с высокой мощностью по току.

С помощью схемы NAD Power DriveTM замеряется резонансное сопротивление на каждом канале индивидуально и рассчитывается оптимальное напряжение питания, необходимое для максимальной загрузки выходного каскада. Система Power DriveTM обеспечивает высокую динамическую мощность и низкое сопротивление нагрузки, поддерживая при этом минимально возможный уровень (<0,03%) искажений.

М 25 также оснащен переключаемой схемой Soft Clipping. Каждый канал имеет собственные характеристики по сверхтоку, постоянному току, оборудован системой распознавания и защиты от перегрузок по инфразвуковым и ультразвуковым сигналам для надежной работы даже при больших нагрузках.

В М 25 использованы проверенные троидальные трансформаторы Holmgren укрупненной формы (на 1800 ВА) для обеспечения питания в режиме хорошо отрегулированной подачи напряжения и при работе с высокими значениями тока. В трансформаторах Holmgren применяется запатентованная технология низкого поля рассеяния, которая снижает уровень как электрического шума (поля рассеяния), так и физического шума (гудение).

Наличие нескольких конденсаторов с низким показателем ESR (100.000 мкФ, 100 В) гарантирует постоянное напряжение при очень низком уровне шума и взрывной динамике. В целях оптимизации энергоснабжения и системы заземления используются только выполненные из меди электрические шины со сверхнизким сопротивлением.

Существует масса мелких деталей, которые отличают действительно хороший усилитель от обычного. Буферизованная схема контроля уровня низкого сопротивления позволяет точно отрегулировать систему без искажений, характерных для большинства схем управления уровнем. Выполненные на заказ позолоченные акустические терминалы коммутировать кабели с различными типами разъемов, при этом обширная контактная зона с низким сопротивлением характеризуется повышенной коррозиоустойчивостью. Также выполненные на заказ входные разъемы позволяют максимально оптимизировать эксплуатационные характеристики. Даже ножки, на которых установлен М 25, имеют виброгасящие свойства для достижения лучшего результата.

Особенности:

• Мощный аналоговый звук 7 х 160 Вт (сертификация THX Ultra 2) с КНИ 0.03% при 8/4 Ом
• Выполненный на заказ трансформатор Holmgren с запатентованной системой экранирования для предотвращения просачивания электромагнитных волн
• Эффективная схема питания PowerDrive
• Дискретные блоки усилителей с поканальной регулировкой уровня мощности
• Балансный входной каскад на полевых транзисторах для лучшей помехозащищенности
• Термостатически регулируемые вентиляторы с подстраиваемой скоростью
• Система точного контроля низкого уровня шума на входе
• Интеграция в систему мультирум: триггерное управление 12В для удаленного управления

Характеристики NAD M25:

• THX-сертификация: THX Ultra2
• Длительная мощность: >160 (22,0 дБ Вт, 20 Гц – 20 кГц, при одновременной загрузке всех каналов при нагрузке 4/8 Ом) Вт
• Динамическая мощность, IHF, 8 Ом: 220 Вт
• Динамическая мощность, IHF, 4 Ом: 350 Вт
• Динамическая мощность, IHF, 2 Ом: 460 Вт
• Усиление по напряжению: 29 дБ
• Коэффициент демпфирования: > 180
• Коэффициент нелинейных искажений: <0.03 % (отн. 20 Гц - 20 кГц)
• Динамический диапазон: 3,4 (IHF, при нагрузке 4 Ом) дБ
• Входная чувствительность: 1250 (±50 мВ) мВ
• Частотная характеристика: 20 Гц – 20 кГц (+0,2 дБ), -3 дБ на 3 Гц / 70 Гц
• Отношение сигнал/шум: >96 дБ (отн. 1 Вт), >118 дБ (отн. 160 Вт)
• Габаритные размеры (ШхВхГ): 435 x 200 x 456,6 мм
• Вес: 43,7 кг.

Комплект акустики B&W серии 800 Diamond №2:

Комплект состоит из пары напольных АС B&W 803 Diamond, пары полочных АС B&W 805 Diamond, акустики центрального канала B&W HTM4 Diamond и сабвуфера B&W DB1.

B&W 803 Diamond:

Новая модель 800 серии – 803D привнесла технологию алмазных куполов в предметы обстановки, которые выглядят не так технологично, как более крупные, оснащенные «головками», модели.

 Среднечастотный динамик FST™ расположен в отдельной секции красиво очерченного упрочненного корпуса Matrix™, который сделан насколько возможно узким, чтобы оптимизировать распределение звука.

 Чтобы выходная мощность басов была как и в 802D, в модели 803D установлены три динамика с диффузорами Rohacell®, дополненные фронтальным фазоинвертором Flowport™. Как и во всех наших предназначенных только для НЧ динамиках, основная жесткость зоны излучения усилена путем введения новой, напоминающей ферму моста, грибовидной конструкцией, поддерживающей центральную зону пылезащитной крышки.

 Хотя мы говорим о трех разных типах динамиков и о том, как каждый из них оптимизирован для своего отдельного диапазона частот, существует и способ, обеспечивающий поведение этих динамиков как впечатляющего единого целого. Не имеет значения, воспроизводится ли музыка или фильм, в любом случае обеспечиваются необыкновенные естественность и реализм.

Характеристики

• Система с 3-сторонним вентилируемым корпусом.
• Рекомендуемая мощность усилителя: 50 Вт – 500 Вт на 8 Ом без ограничения амплитуды.
• Динамики:
• 1 х 25 мм (1 дюйм) высокочастотный динамик с алмазным куполом,
• 1 х 150 мм (6 дюймов) среднечастотный динамик с конусом из тканого материала Kevlar и технологией FST,
• 3 х 180 мм (7 дюймов) низкочастотных динамика с конусом Rohacell.
• Диапазон воспроизводимых частот: 35 Гц – 28 кГц +/-3 дБ на оси отсчета.
• Чувствительность: 90 дБ уровня звукового давления (2,83 В, 1 м).
• Номинальное сопротивление: 8 Ом (минимум 3 Ом).
• Частоты кроссовера: 350 Гц, 4 кГц.
• Размеры (В х Ш х Г): 1164 х 306 х 457 мм.
• Вес: 41 кг.

B&W 805 Diamond:

Характеристики

• Система с 2-сторонним вентилируемым корпусом.
• Рекомендуемая мощность усилителя: 50 Вт – 120 Вт на 8 Ом без ограничения амплитуды.
• Динамики:
• 1 х 25 мм (1 дюйм) высокочастотный динамик с алмазным куполом,
• 1 х 165 мм (6,5 дюймов) низкочастотный / среднечастотный динамик с конусом из тканого материала Kevlar.
• Диапазон воспроизводимых частот: 49 Гц – 28 кГц +/-3 дБ на оси отсчета.
• Чувствительность: 88 дБ уровня звукового давления (2,83 В, 1 м).
• Номинальное сопротивление: 8 Ом (минимум 4,7 Ом).
• Частоты кроссовера: 4 кГц.
• Размеры (В х Ш х Г): 418 х 238 х 351 мм.
• Вес: 12 кг.

B&W HTM4 Diamond:

Акустическая система центрального канала B&W HTM4 Diamond более компактная модель по сравнению с B&W HTM2 Diamond серии 800 Diamond, предназначена для создания домашнего кинотеатра класса Hi-End в помещениях средней и малой площади, совместно с акустикой легендарной серии BW 800 Diamond. HTM4 Diamond – это идеальный партнер для других АС этой серии, благодаря самым передовым технологиям, таким как, безрезонансный корпус с ребрами жесткости Matrix™, кевларовый СЧ/НЧ динамик с двойным магнитом, а также, впервые используемый в самом маленьком центральном канале серии 800 Diamond, ВЧ модуль с алмазным куполом, который имеет новый материал подвеса, знаменитую нагрузочную трубу Nautilus и более мощную магнитную систему, в которой целых четыре неодимовых магнита.

Характеристики

• Система с 2-сторонним вентилируемым корпусом.
• Рекомендуемая мощность усилителя: 50 Вт – 120 Вт на 8 Ом без ограничения амплитуды.
• Динамики:
• 1 х 25 мм (1 дюйм) высокочастотный динамик с алмазным куполом,
• 1 х 165 мм (6,5 дюйма) низкочастотный / среднечастотный динамик с конусом из тканого материала Kevlar.
• Диапазон воспроизводимых частот: 49 Гц – 28 кГц +/-3 дБ на оси отсчета.
• Чувствительность: 88 дБ уровня звукового давления (2,83 В, 1 м).
• Номинальное сопротивление: 8 Ом (минимум 4,7 Ом).
• Частоты кроссовера: 4 кГц.
• Размеры (В х Ш х Г): 279 х 486 х 287 мм.
• Вес: 12,5 кг.

Активный сабвуфер DB1 в закрытом корпусе c оппозитными драйверами.

Когда нужно получить максимум удовольствия от кино или музыки, без хорошего баса не обойтись. А для серьезного баса надо иметь серьезный и мощный сабвуфер. Но мощность – это только полдела. Для правильной передачи потрясающего эффекта взрыва или же вдохновляющего фортиссимо оркестра, мощь нужно контролировать. Так, чтобы не допустить никаких искажений звука, вне зависимости от уровня громкости. Кроме того, необходима высокая скорость отклика, чтобы передать все нюансы и достичь «булавочной» точности при воспроизведении даже самых масштабных и мощных басовых эффектов. Контролируемость. Это то редкое качество, которое ставит DB1 на голову выше всех остальных. Объедините его с солидной мощностью его встроенного усилителя, и вы получите сабвуфер, который погружает вас в самый эпицентр действия.
На первый взгляд, из-за своей прямоугольной формы DB1 выглядит как и многие другие сабвуферы. Но посмотрите на него еще раз, и вы заметите особенности, которые радикально отличают его от других. Мы разместили в нем такие потрясающие технологии, как специализированный усилитель мощностью 1,000 Вт, цифровой процессор сигналов, а также уникальные оппозитно работающие динамики. Мы ввели также множество регулировок, которые делают DB1 самым точно настраиваемым и адаптируемым сабвуфером, когда-либо выпущенным в свет.

Характеристики

• Выходная мощность: 1000Вт.
• Динамики: 2 х 300 мм (12 дюймов) длинноходных драйвера с диффузорами из композита Rohacell.
• Диапазон воспроизводимых частот: 17 Гц – 145 Гц, ( +/-3 дБ).
• Входное сопротивление: 15 кОм.
• Соотношение сигнал / шум: 100 дБ.
• Входы: стерео, линейный вход (2x RCA Phono); моно (LFE), линейный вход (RCA Phono); моно (LFE), линейный вход (XLR балансный).
• Размеры (В х Ш х Г): 490 х 460 х 410 мм.
• Вес: 50 кг.
