Домашній кінотеатр Bowers & Wilkins 800 Diamond №2, NAD M15 HD2 и NAD M25

Домашній кінотеатр B&W 800 Diamond №2, NAD M15 HD2 та NAD M25:

AV-процесор NAD M15 HD2:

У Hi-Fi системі домашнього кінотеатру є кілька компонентів, кожен із яких однаково важливий. Однак важко посперечатися з тим, що центром будь-якої складної системи є процесор.Дійсно, тільки хороший процесор здатний взяти на себе комутацію всіх джерел, впевнено перемикати всі входи та виходи, якісно обробляти та перетворювати цифровий аудіовідеосигнал, але при цьому захистити його від впливу електромагнітних наведень підсилювачів потужності та блоку тюнера.Більше того, схемотехніка процесора, як правило, краще опрацьована порівняно з ресивером такого самого рівня. Тим більше приємно, що знаходяться виробники Hi-Fi техніки, які проводять оновлення процесорів, що раніше випускаються. Так сталося і з новим процесором/підсилювачем у Майстер Серії NAD.

Схемотехніка М15HD2 була повністю перероблена інженерами NAD для повної підтримки сучасних стандартів звуку та зображення. Тепер процесор може декодувати звук високої роздільної здатності Dolby True HD та DTS HD Master Audio, а також масштабувати відеокартинку до 1080р з аналогових джерел.Апарат створений з використанням найсучасніших технологій і оснащений високоточними комплектуючими, що робить його сильним центром управління будь-якої системи домашнього кінотеатру.

Процесор NAD М15HD2 виконує роль "мозку" системи домашнього кінотеатру. Він оснащений потужними та високошвидкісними процесорами для обробки звуку та відеозображення.Завдяки своїй багатій комутації апарат здатний керувати великою кількістю цифрових та аналогових джерел, обробляти та перетворювати отриманий аудіовідеосигнал у потрібному вигляді, а після цього одночасно передати його на 4 зони з повним керуванням.

Обробка аналогового та цифрового відео на NAD M15HD відбувається за допомогою відеопроцесора студійної якості Sigma VXP. Це найкращий із наявних на ринку відеопроцесорів, який застосовує алгоритми, розроблені для телемовлення. Ці алгоритми використані в одному з найсучасніших цифрових сигнальних процесорів з частотою обробки 1/50 с або порядку одного відеокадра!Відеоз'єднання з 4 HDMI входами/1 виходом, а також з декількома компонентними, композитними та S-video роз'ємами дозволяють здійснити всі необхідні відео з'єднання. Екранне меню апарата та звук виводяться через HDMI.

М15HD2 на відміну від попередньої моделі, М15 має вчетверо більшу потужність для обробки звуку. Декодування звуку виконується за допомогою 2 надшвидкісних 32-бітових DSP з плаваючою комою від Texas Instruments, які здатні обробляти сигнал зі швидкістю кілька сотень мільйонів операцій на секунду.M15HD2 приймає недекодований цифровий аудіосигнал, буферизує його, перетворює на багатоканальний (5.1/6.1/7.1) аналоговий звук та виконує "пост-обробку" (наприклад, калібрування приміщення з Audyssey MultEQ Pro). Ще одна важлива функція апарату – перенаправлення низькочастотної складової звукового сигналу з АС на сабвуфер за допомогою високоякісного кросовера.Задня панель оснащена великою кількістю аналогових та цифрових аудіо входів та виходів, що дозволяє створити на базі цього процесора повноцінну систему домашнього кінотеатру.

Технічні характеристики також висоті. Надшвидкісні (смуга пропускання 8 МГц) підсилювачі з низьким рівнем спотворень (0.005%) застосовуються для аналогових буферів входів і виходів. Такі операційні підсилювачі на польових транзисторах відрізняються високою швидкістю наростання вихідної напруги і підтримують високий вихідний струм, необхідний для застосування.Активне шумозаглушення та чудова динаміка гарантуються.

Незважаючи на те, що процесор/підсилювач М15HD2 є одним із найтехнічніших складних пристроїв, управління ним зроблено максимально легким. Як і в попередніх апаратів NAD, меню М15HD зроблено інтуїтивно зрозумілим і простим у налаштуванні, тому працювати з апаратом дуже зручно.Після введення системних і налаштувань користувача робота з М15HD2 швидше нагадує управління звичайним попереднім стереопідсилювачем. Достатньо вибрати джерело - аудіо або відео, встановити гучність і можна насолоджуватися переглядом улюбленого кіно.

Віддалене управління процесором та підключеними компонентами реалізовано за допомогою послідовного порту RS-232 та великої кількості роз'ємів ІЧ-зв'язку та тригерного підключення (входи/виходи).

М15HD2 побудований за модульною конструкцією NAD MDC і готовий для майбутнього оновлення аудіо та відеоплат простою їх заміною. Цей підхід компанії NAD дозволяє ресиверам/процесорам морально не старіти і легко вдосконалити апарат під час випуску нових форматів навколишнього звучання. Це допомагає пристроям NAD завжди відповідати високим вимогам ринку.

Характеристики

• Підтримка 3D відео
• Калібрування Audyssey MultEQ Pro
• Видеопреобразование с сигнала Высокой Четкости (HD) на компонентном и HDMI выходе
• Відеопроцесор Sigma VXP Image Processing студійної якості із масштабуванням зображення до 1080p
• Порт прийому даних MP Data Port для підключення iPod-док станції NAD IPD-2
• Функция Lip sync для синхронизации сигналов изображения и звука
• Вбудовані декодери: DTS 96/24, DTS NEO:6 (Cinema/Music), Dolby Pro Logic IIx, DTS HD High Resolution Audio, EARS, Stereo Enhanced Surround Modes, PCM (лінійний із частотою 192 кГц), Dolby Digital Plus, Dolby TrueHD, DTS HD/Master Audio
• Архітектура ЦАП: 5 x 24 біт/192 кГц Burr Brown, подвійний диференціальний
• Характеристики аналогової секції:
• Входной импеданс: 56 кОм/220 пФ
• Частотна характеристика: 20 Гц-20 кГц (±0.3дБ) аналог, 10-200 Гц (±3дБ) саб
• Максимальний рівень вхідного сигналу: 8, RMS
• КНИ+шум: < 0.005 проц.
• Співвідношення сигнал/шум: > 90 дБ
• Вхідна чутливість для референсного рівня THX: > 40 мВ (відн. 500 мВ вих.)
• Входы/Выходы:
• HDMI вхід/вихід: 4/1, цифровий коаксіальний вхід: 4, цифровий оптичний вхід: 4, вхід S-Video: 4, композитний відеовхід: 4, компонентний відеовхід: 3 (HD), аналогові аудіовходи; 3 стерео, 7.1-канальний, тригер 12 У вхід/вихід: 1/3, ІЧ-вхід/вихід: 1/4, порт RS232
• Потужність: 80 Вт (в режимі очікування < 1В)
• Розміри (Ш х В х Г): 435 х 145 х 385 мм
• Вага: 13.1 кг.

Підсилювач потужності NAD M25:

Багато потужності завжди добре, коли справа стосується якості звуку. Потужність потрібна не тільки для того, щоб звук був гучним, а й для його чистого відтворення без чутних спотворень. Коли від підсилювача вимагають більшої потужності, ніж той може видати, ми отримуємо спотворення звуку.

На відміну від більшості ресиверів навколишнього звучання (ресивери NAD є рідкісним винятком), що працюють в режимі номінальної потужності тільки при навантаженні одного або двох каналів або протягом дуже короткого проміжку часу, М25 може працювати в режимі повного навантаження безперервно протягом декількох годин.

Розроблені на замовлення тепловідведення та термостатично регульовані вентилятори із змінною швидкістю забезпечують нормальний температурний режим навіть у найжорсткіших умовах експлуатації. Унікальна схема вентиляції відстежує рівень сигналу, автоматично вимикаючи вентилятори під час відтворення тихих пасажів.Завдяки цьому виключаються будь-які механічні шуми, що заважають нормальному сприйняттю музичного матеріалу. Але це не просто кількість потужності, що саме по собі важливо; це також її якість, яка визначає, чи ви хочете слухати просто скрипку або ж унікальну скрипку Страдіварі.

М 25 включає 7 окремих «моноблочних» каналів. У кожному каналі використовується балансний вхідний каскад на польових транзисторах, у результаті значно знижується рівень шуму та спотворень. NAD також використовує унікальну електронну схему заземлення, що знижує рівень шуму заземлення – загальна проблема комплексних багатоканальних систем.Ця схема передбачає наявність високого вхідного опору для незначних навантажень на вхідних компонентах, у результаті значно знижується рівень шуму та спотворень.

Повністю укомплектований диференційований підсилювач напруги класу А з двотактною схемою вихідного каскаду забезпечує достатню силу струму для потроєння потужності вихідного каскаду емітерного повторювача. Дана схемотехніка забезпечує дуже низький рівень спотворень у поєднанні з високою потужністю струму.

Посредством схемы NAD Power DriveTM замеряется резонансное сопротивление на каждом канале индивидуально и рассчитывается оптимальное напряжение питания, необходимое для максимальной загрузки выходного каскада. Система Power DriveTM обеспечивает высокую динамическую мощность и низкое сопротивление нагрузке, поддерживая при этом минимально возможный уровень (<0,03%) искажений.

М 25 також оснащений схемою Soft Clipping, що перемикається. Кожен канал має власні характеристики надтоку, постійного струму, обладнаний системою розпізнавання та захисту від перевантажень за інфразвуковими та ультразвуковими сигналами для надійної роботи навіть при великих навантаженнях.

У М 25 використані перевірені троїдальні трансформатори Holmgren укрупненої форми (на 1800 ВА) для забезпечення живлення в режимі добре відрегульованої напруги подачі і при роботі з високими значеннями струму.У трансформаторах Holmgren застосовується запатентована технологія низького поля розсіювання, яка знижує рівень електричного шуму (поля розсіювання), так і фізичного шуму (гудіння).

Наявність кількох конденсаторів з низьким показником ESR (100.000 мкФ, 100 В) гарантує постійну напругу за дуже низького рівня шуму та вибухової динаміки. З метою оптимізації енергопостачання та системи заземлення використовуються лише виконані з міді електричні шини із наднизьким опором.

Існує маса дрібних деталей, які відрізняють справді добрий підсилювач від звичайного. Буферизована схема контролю рівня низького опору дозволяє точно відрегулювати систему без спотворень, притаманних більшості схем управління рівнем.Виконані на замовлення позолочені акустичні термінали комутувати кабелі з різними типами роз'ємів, при цьому велика контактна зона з низьким опором характеризується підвищеною стійкістю до корозії. Також виконані на замовлення вхідні рознімання дозволяють максимально оптимізувати експлуатаційні характеристики.

особливості:

• Потужний аналоговий звук 7 х 160 Вт (сертифікація THX Ultra 2) з КНД 0.03% при 8/4 Ом
• Трансформатор Holmgren с запатентованной системой экранирования для предотвращения просачивания электромагнитных волн.
• Ефективна схема живлення PowerDrive
• Дискретні блоки підсилювачів з поканальним регулюванням рівня потужності
• Балансний вхідний каскад на польових транзисторах для кращої перешкоди.
• Термостатично регульовані вентилятори з швидкістю, що підлаштовується.
• Система точного контролю низького рівня шуму на вході
• Інтеграція в систему мультирум: тригерне ​​керування 12В для віддаленого керування

Характеристики NAD M25:

• THX-сертифікація: THX Ultra2
• Тривалість: >160 (22,0 дБ Вт, 20 Гц – 20 кГц, при одночасному завантаженні всіх каналів при навантаженні 4/8 Ом) Вт
• Динамічна потужність, IHF, 8 Ом: 220 Вт
• Динамічна потужність, IHF, 4 Ом: 350 Вт
• Динамічна потужність, IHF, 2 Ом: 460 Вт
• Посилення за напругою: 29 дБ
• Коефіцієнт демпфування: > 180
• Коефіцієнт нелінійних спотворень: <0.03% (відн. 20 Гц – 20 кГц)
• Динамічний діапазон: 3,4 (IHF, при навантаженні 4 Ом) дБ
• Вхідна чутливість: 1250 (±50 мВ) мВ
• Частотна характеристика: 20 Гц - 20 кГц (+0,2 дБ) -3 дБ на 3 Гц / 70 Гц
• Відношення сигнал/шум: >96 дБ (відн. 1 Вт), >118 дБ (відн. 160 Вт)
• Габаритні розміри (ШхВхГ): 435 x 200 x 456,6 мм
• Вага: 43,7 кг.

Комплект акустики B&W серії 800 Diamond №2:

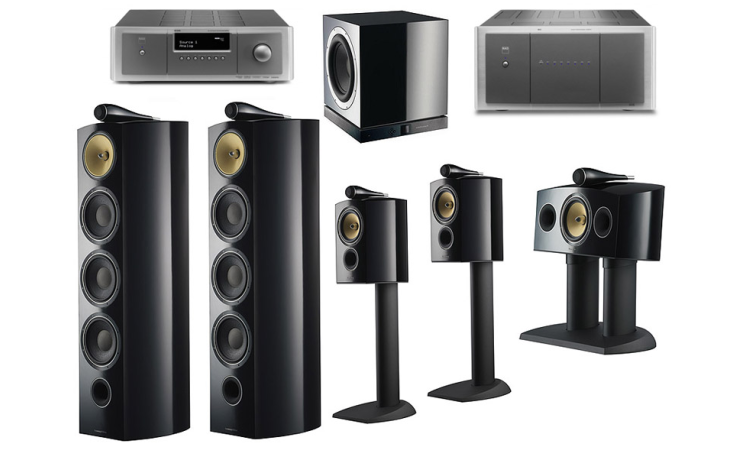

Комплект складається з пари підлогових АС B&W 803 Diamond, пари поличкових АС B&W 805 Diamond, акустики центрального каналу B&W HTM4 Diamond та сабвуфера B&W DB1.

Б&В 803 Диамонд:

Нова модель 800 серії803Дпривнесла технологію алмазних куполів у предмети обстановки, які виглядають не так технологічно, як більші, оснащені «головками» моделі.

 Середньочастотний динамік FST™ розташований в окремій секції красиво окресленого зміцненого корпусу Matrix™, який наскільки можливо вузьким, щоб оптимізувати розподіл звуку.

 Щоб вихідна потужність басів була як і в 802D, у моделі803Двстановлені три динаміки з дифузорами Rohacell®, доповнені фронтальним фазоінвертором Flowport™. Як і у всіх наших призначених тільки для НЧ динаміках, основна жорсткість зони випромінювання посилена шляхом введення нової грибоподібної конструкцією, що нагадує ферму моста, що підтримує центральну зону пилозахисної кришки.

 Хоча ми говоримо про три різні типи динаміків і про те, як кожен з них оптимізований для свого окремого діапазону частот, існує і спосіб, що забезпечує поведінку цих динаміків як єдиного вражаючого цілого. Немає значення, чи відтворюється музика чи фільм, у разі забезпечуються незвичайні природність і реалізм.

Характеристики

• Система з 3-стороннім вентильованим корпусом.
• Потужність підсилювача, що рекомендується: 50 Вт – 500 Вт на 8 Ом без обмеження амплітуди.
• Динаміки:
• 1 х 25 мм (1 дюйм)
• 1 х 150 мм (6 дюймів) середньочастотний динамік з конусом із тканого матеріалу Kevlar та технологією FST,
• 3 х 180 мм (7 дюймів) низькочастотна динаміка з конусом Rohacell.
• Діапазон частот, що відтворюються: 35 Гц – 28 кГц +/-3 дБ на осі відліку.
• Чутливість: 90 дБ рівня звукового тиску (2,83, 1 м).
• Номінальний опір: 8 Ом (мінімум 3 Ом).
• Частоти кросовера: 350 Гц, 4 кГц.
• Розміри (В х Ш х Г): 1164 х 306 х 457 мм.
• Вага: 41 кг.

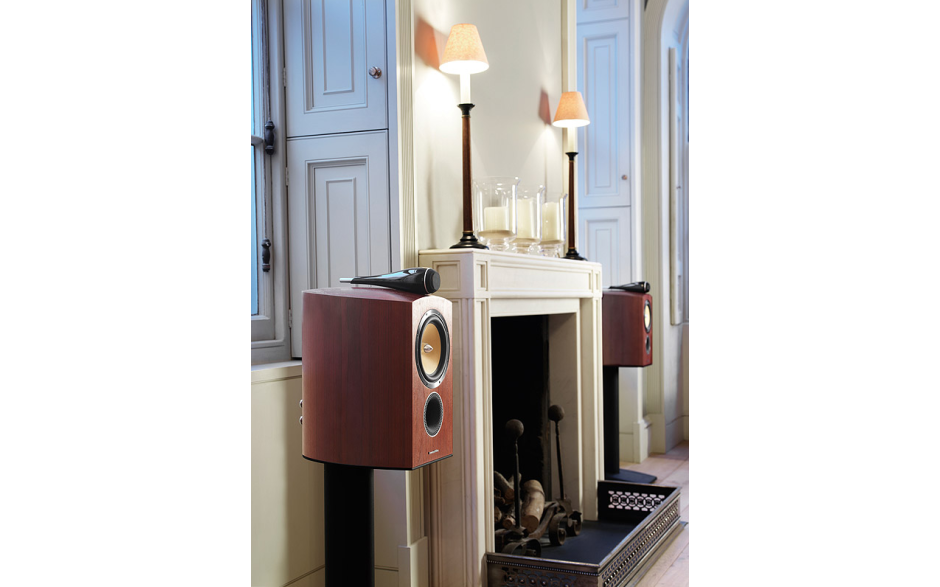

Б&В 805 Диамонд:

Характеристики

• Система с 2-х сторонним вентилируемым корпусом.
• Рекомендована потужність підсилювача: 50 Вт – 120 Вт на 8 Ом без обмеження амплітуди.
• Динаміки:
• 1 х 25 мм (1 дюйм)
• 1 х 165 мм (6,5 дюймів) низькочастотний / середньочастотний динамік з конусом із тканого матеріалу Kevlar.
• Діапазон частот, що відтворюються: 49 Гц – 28 кГц +/-3 дБ на осі відліку.
• Чутливість: 88 дБ рівня звукового тиску (2,83, 1 м).
• Номінальний опір: 8 Ом (мінімум 4,7 Ом).
• Частоти кросовера: 4 кГц.
• Розміри (В х Ш х Г): 418 х 238 х 351 мм.
• Вага: 12 кг.

Б&В ХТМЧ Диамонд:

Акустична система центрального каналу B&W HTM4 Diamond більш компактна модель в порівнянні з B&W HTM2 Diamond серії 800 Diamond, призначена для створення домашнього кінотеатру класу Hi-End в приміщеннях середньої та малої площі, спільно з акустикою легендарної серії BW 800.ХТМЧ Диамонд– це ідеальний партнер для інших АС цієї серії, завдяки найпередовішим технологіям, таким як безрезонансний корпус з ребрами жорсткості Matrix™, кевларовий СЧ/НЧ динамік з подвійним магнітом, а також вперше використовується в найменшому центральному каналі серії800 Диамонд, модуль с алмазным куполом, который имеет новый материал подвеса, знаменитую нагрузочную трубу.потужну магнітну систему, в якій цілих чотири неодимові магніти.

Характеристики

• Система с 2-х сторонним вентилируемым корпусом.
• Рекомендована потужність підсилювача: 50 Вт – 120 Вт на 8 Ом без обмеження амплітуди.
• Динаміки:
• 1 х 25 мм (1 дюйм)
• 1 х 165 мм (6,5 дюйма) низькочастотний / середньочастотний динамік з конусом із тканого матеріалу Kevlar.
• Діапазон частот, що відтворюються: 49 Гц – 28 кГц +/-3 дБ на осі відліку.
• Чутливість: 88 дБ рівня звукового тиску (2,83, 1 м).
• Номінальний опір: 8 Ом (мінімум 4,7 Ом).
• Частоти кросовера: 4 кГц.
• Розміри (В х Ш х Г): 279 х 486 х 287 мм.
• Вага: 12,5 кг.

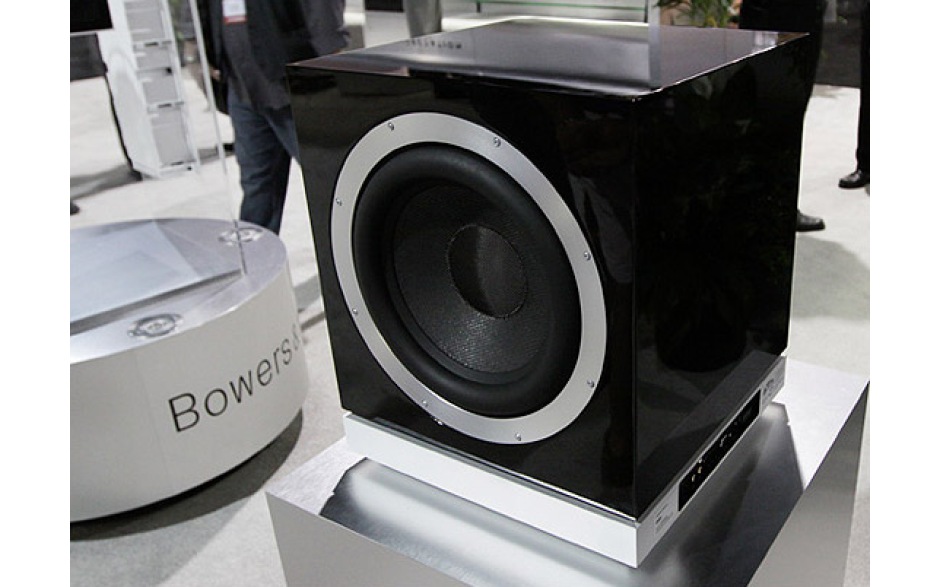

Активний сабвуфер DB1у закритому корпусі з оппозитними драйверами.

Коли потрібно отримати максимум задоволення від кіно чи музики, без гарного басу не обійтись. А для серйозного басу треба мати серйозний та потужний сабвуфер. Але потужність – це лише півсправи. Для правильної передачі приголомшливого ефекту вибуху або оркестру, що надихає фортисімо, потужність потрібно контролювати. Так, щоб не допустити жодних спотворень звуку, незалежно від рівня гучності.Крім того, необхідна висока швидкість відгуку, щоб передати всі нюанси і досягти «шпилькової» точності при відтворенні навіть наймасштабніших і найпотужніших басових ефектів. Контрольованість. Це те рідкісна якість, яка ставить DB1 на голову вище за всіх інших.Об'єднайте його з солідною потужністю його вбудованого підсилювача, і ви отримаєте сабвуфер, який занурює вас у епіцентр дії.
На перший погляд, через свою прямокутну форму DB1 виглядає як і багато інших сабвуферів. Але подивіться на нього ще раз, і ви помітите особливості, що радикально відрізняють його від інших. Ми розмістили в ньому такі приголомшливі технології, як спеціалізований підсилювач потужністю 1,000 Вт, цифровий процесор сигналів, а також унікальні динаміки, що оппозитно працюють.Ми ввели також безліч регулювань, які роблять DB1 найточніше настроюваним і адаптованим сабвуфером, коли-небудь випущеним у світ.

Характеристики

• Вихідна потужність: 1000Вт.
• Динаміки: 2 х 300 мм (12 дюймів) довгохідних драйвера з дифузорами з композиту Rohacell.
• Діапазон відтворюваних частот: 17 Гц – 145 Гц (+/-3 дБ).
• Вхідний опір: 15 кОм.
• Співвідношення сигнал/шум: 100 дБ.
• стерео, лінійний вхід (2x RCA Phono); моно (LFE), лінійний вхід (RCA Phono); моно (LFE); лінійний вхід (XLR балансний).
• Розміри (В х Ш х Г): 490 х 460 х 410 мм.
• Вага: 50 кг.
