Luxman EQ-500
Описание Luxman EQ-500
Ламповый фонокорректор Luxman EQ-500
Для удовлетворения аудифильского спроса на компоненты топового уровня инженеры компании Luxman разработали новый флагманский фонокорректор Luxman EQ-500. Аппарат отлично сочетается с фирменными виниловыми проигрывателями PD-171A и PD-171AL, а также с моделями других производителей.
Схемотехника устройства включает в себя несколько каскадов, в которых задействованы радиолампы словацкого производителя JJ: четыре двойных триода ECC83, два двойных триода ECC82 и ламповый выпрямитель EZ81. В фонокорректоре используются четыре повышающих трансформатора (по два на канал), оснащенных супер-пермаллоевыми сердечниками для повышения быстродействия. Такая конструкция решает проблемы, связанные с усилением сигнала, передаваемого MC-картриджами с низким выходным напряжением. Также имеется крупный выходной трансформатор. В цепях Luxman EQ-500 задействованы высококачественные комплектующие, в том числе немецкие конденсаторы Mundorf аудиофильской серии и японские конденсаторы Takamisawa.

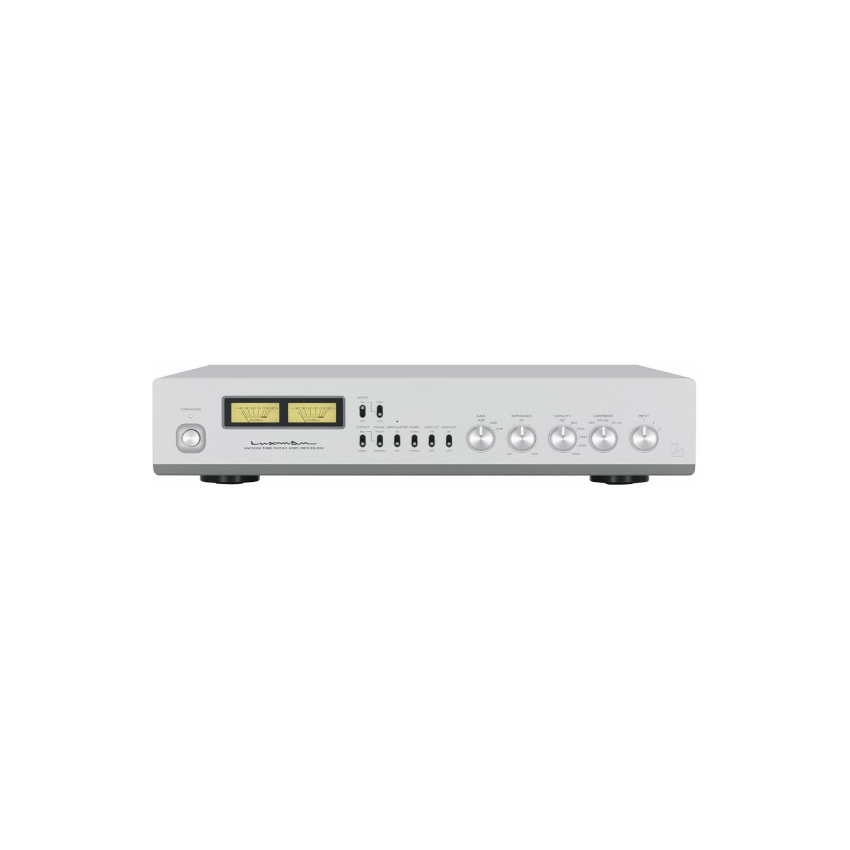

Фонокорректор получил аккуратный полноразмерный корпус, изготовленный из алюминия и выполненный в характерном фирменном дизайне. Все элементы управления и настройки вынесены на фронтальную панель. Слева находится клавиша подачи питания и два стрелочных VU-индикатора уровня выходного сигнала с подсветкой. Справа имеется набор механических переключателей, которые служат для отключения индикаторов, выбора балансного или небалансного выхода, для инвертирования фазы сигнала, активации режимов стерео или моно и др. Имеются включатели фильтров Low Cut (отсекаются инфранизкие частоты, 20 Гц/3 дБ) и High Cut (отсекаются верхние частоты, 8 кГц/3 дБ). Присутствует активатор функции Articulator, служащей для размагничивания картриджей и согласования их работы с предусилителем. В правой части расположены поворотные регуляторы, которые отвечают за выбор коэффициента усиления (3 варианта), импеданса, емкости нагрузки (6 значений), типа картриджа (MM, MC Low, MC High) и входа.
В тыльной части корпуса находятся три входа RCA для подключения виниловых проигрывателей и соответствующие им заземляющие клеммы. Выходы представлены парой линейных RCA и одним балансным.
Флагман Luxman EQ-500 соответствует высоким аудиофильским стандартам, имеет развитые коммутационные и функциональные возможности и обеспечивает высочайшее качество звучания.
Особенности лампового фонокорректора Luxman EQ-500
- Полноразмерный алюминиевый корпус, стрелочные индикаторы уровня сигнала
- По два повышающих трансформатора на канал
- Функция размагничивания головок звукоснимателя
- Качественные отобранные комплектующие
Характеристики лампового фонокорректора Luxman EQ-500
| Поддерживаемые типы картриджей | MM, MC |
| Используемые лампы | 4 х ECC83 (12AX7), 2 х ECC82 (12AU7), 1 х EZ81 |
| Схемотехника | SRPP, катодный повторитель в выходном каскаде, без обратной связи, RIAA-эквалайзер |
| Входная чувствительность | MM: 4 мВ, MC High: 0,44 мВ, MC Low: 0,18 мВ (1 кГц, при коэффициенте усиления в 36 дБ) |
| Входной импеданс | MM: 30 кОм - 100 кОм (регулируемый), MC High: 40 Ом, MC Low: 2,5 Ом |
| Коэффициенты усиления | MM: 36 дБ, MC high: 55 дБ, MC low: 63 дБ |
| Максимальная перегрузка по входу | MM: 300 мВ, MC high: 34 мВ, MC low: 13 мВ |
| Точность кривой RIAA | максимальное отклонение: ± 0,3 дБ (20 Гц – 20 кГц) |
| Коэффициент гармонических искажений | 0,07% |
| Отношение сигнал/шум | MM: 76 дБ, MC high: 75 дБ, MC low: 74 дБ |
| Разделение каналов | 65 дБ (10 кГц) |
| Входы | 3 небалансных RCA |
| Выходы | 2 небалансных RCA, балансный XLR |
| Прочая коммутация | 3 заземляющие клеммы |
| Потребляемая мощность | 47 Вт |
| Габариты (ШхВхГ) | 440x92x397 мм |
| Вес | 12,5 кг |
