RME ADI - 192 DD
Описание RME ADI - 192 DD
Преобразователь формата цифрового сигнала и частоты дискретизации ADI 192 DD является дальнейшим развитием модели ADI 8 DD.
Устройство содержит три независимых 24-разрядных восьмиканальных преобразователя формата. Есть четыре электрических цифровых входа и четыре электрических цифровых выхода формата AES/EBU (XLR, выходы — трансформаторные), два порта TDIF (25-контактные разъемы типа D-Sub), два оптических цифровых входа и два оптических цифровых выхода формата ADAT (Tos-Link), вход и два выхода Word Clock (BNC), пара светодиодных индикаторов состояния. Преобразование частоты дискретизации может осуществляться вместе с преобразованием формата. Для каждого преобразователя формата может быть индивидуально назначен вход и выход. Поддерживаются форматы S/MUX (для ADAT), Double/Quad Wire (для AES/EBU) и Double/Quad Line (для TDIF), возможно преобразование между этими форматами (даже одновременно с преобразованием частоты дискретизации). Поддерживаются частоты дискретизации до 192 кГц. При частотах дискретизации свыше 96 кГц число доступных каналов в форматах ADAT и TDIF сокращается до четырех. Есть режим автоматического распределения сигнала (когда задействованы не все входы, сигнал копируется на все выходы в выбранном формате).

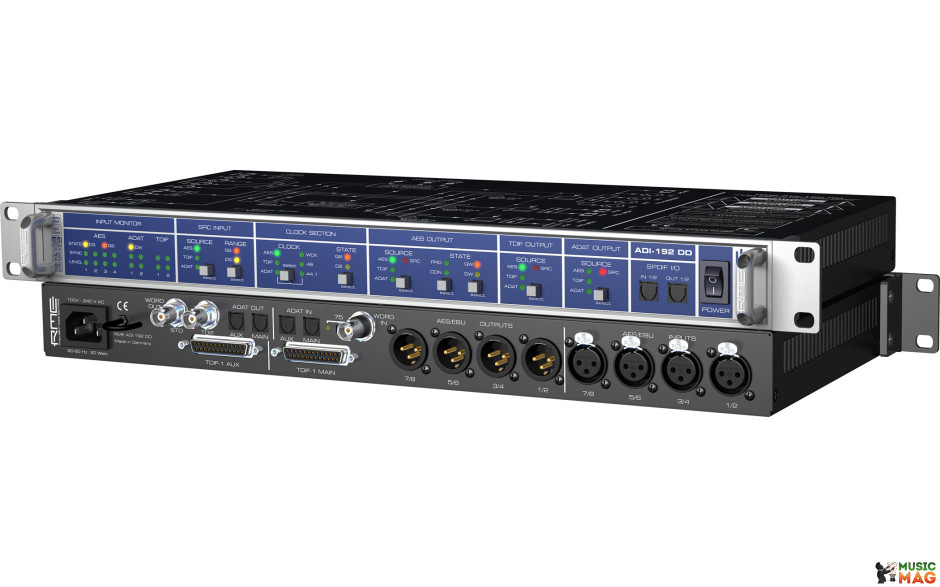

На передней панели расположены девять кнопок и 48 светодиодных индикаторов (с помощью которых осуществляются все настройки), выключатель питания, оптический цифровой вход и оптический цифровой выход формата SPDIF (Tos-Link, дублируют первые вход и выход формата AES/EBU). На задней панели также есть гнездо сетевого кабеля.
Подключение:
- 4 х AES / EBU I / O (XLR).
- 2 х ADAT I / O (оптический).
- 2 х TDIF I / O (D-Sub).
- 1 х SPDIF вход / выход (оптический).
- 1 х Word Clock I / O.
Технические характеристики:
- Входной AES / EBU: 4 х XLR, сбалансированный трансформатор, высокочувствительный входной каскад (<0,3 Vpp), SPDIF совместимы, макс. 192 кГц Single Wire.
- Выходной AES / EBU: 4 х XLR, сбалансированный трансформатор, 4,5 Vpp, макс. 192 кГц Single Wire.
- Входной оптический ADAT: 2 х TOSLINK, 24-бит, Bitclock PLL.
- Выходная оптическая ADAT: 2 х TOSLINK, 24-битный.
- Вход / выход TDIF: 2 х D-Sub 25-контактный, 24-битный.
- Вход / выход SPDIF передняя: 2 х TOSLINK, 24-бит, макс. 192 кГц.
- Входной Word Clock: Сигнал Адаптации схемы (функциональная с 1,2 Vpp).
- Выходной Word Clock: BNC, низкой импеданс сопротивление, 4 Vpp в 75 Ом.
- Синхронизация Источники: Внутренние, ADAT оптический вход, AES / EBU в, TDIF в, Word Clock.
- Varipitch: от входного сигнала или Word Clock.
- Частоты дискретизации: 444,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, переменной (синхронизации / Word Clock).
- Частота дискретизации диапазонов: AES, Word Clock: 28 кГц-204 кГц, ADAT / TDIF 30 кГц - 54 кГц.
- Jitter: Внутренние часы <1 нс, внешние часы <1 нс.
- чувствительность Jitter: все ФАП работают безошибочно даже при 100 нс.
- Jitter подавления:> 30 дБ (2,4 кГц).
- SRC динамическая: 140 дБ RMS невзвешенный, 143 дБ.
- SRC THD + N: <-140 дБ.
- Частота соотношения дискретизации: макс. 7:1 / 1:7.
- Питание: Внутренний режим переключения PS, 100 В - 240 В AC, 20 Вт.
- Размеры: (Ш x Г) 483 х 44 х 200 мм.
