RME ADI - 192 DD
RME ADI - 192 DD Опис
Формат цифрового сигнала и частоты дискретизации.АДИ 192 ДДє подальшим розвитком моделі ADI 8 DD.
Пристрій містить три незалежні 24-розрядні восьмиканальні перетворювачі формату.Є чотири електричних цифрових входу і чотири електричних цифрових виходу формату AES/EBU (XLR, виходи трансформаторні), два порти TDIF (25-контактні роз'єми типу D-Sub), два оптичних цифрових входу і два оптичних цифрових виходу формату ADAT (Tos- Link), вхід та два виходи Word Clock (BNC), пара світлодіодних індикаторів стану.Перетворення частоти дискретизації може здійснюватися разом із перетворенням формату. Для кожного перетворювача формату може бути індивідуально призначений вхід та вихід. Підтримуються формати S/MUX (для ADAT), Double/Quad Wire (для AES/EBU) та Double/Quad Line (для TDIF), можливе перетворення між цими форматами (навіть одночасно із перетворенням частоти дискретизації).

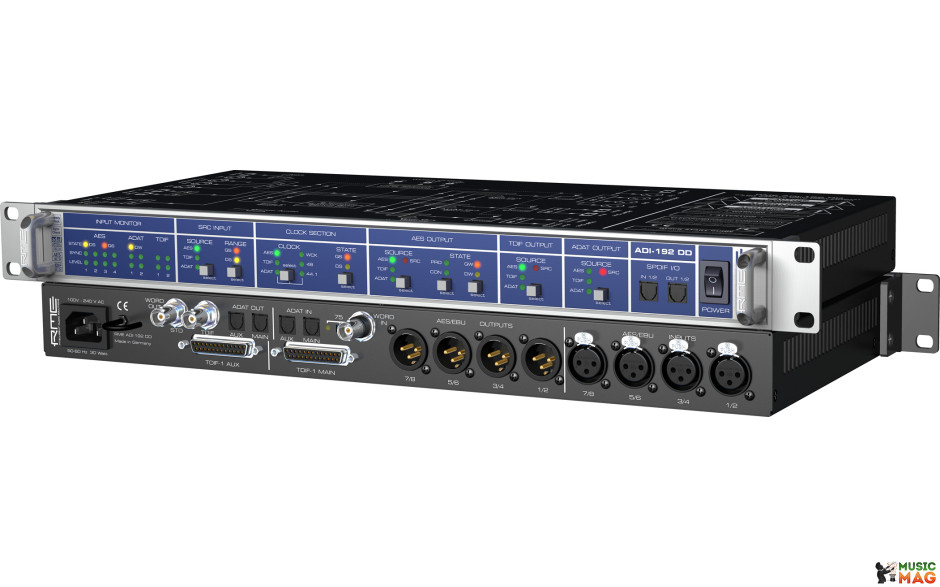

На передній панелі розташовано дев'ять кнопок та 48 світлодіодних індикаторів (за допомогою яких здійснюються всі налаштування), вимикач живлення, оптичний цифровий вхід та оптичний цифровий вихід формату SPDIF (Tos-Link, дублюють перші вхід та вихід формату AES/EBU). На задній панелі також є гніздо кабелю.
Підключення:
- 4 х AES/EBU I/O (XLR).
- 2 х ADAT I/O (оптичний).
- 2 х TDIF I/O (D-Sub).
- 1 х SPDIF вхід/вихід (оптичний).
- 1 х Word Clock I/O.
Технічні характеристики:
- Вхідний AES/EBU: 4 х XLR, збалансований трансформатор, високочутливий вхідний каскад (<0,3 Vpp), SPDIF сумісні, макс. 192 кГц Single Wire.
- Вихідний AES/EBU: 4 х XLR, збалансований трансформатор, 4,5 Vpp, макс. 192 кГц Single Wire.
- Вхідний оптичний ADAT: 2 х TOSLINK, 24-біт, Bitclock PLL.
- Вихідна оптична ADAT: 2 х TOSLINK, 24-бітовий.
- Вход/выход TDIF: 2х D-Sub 25-контактный, 24-битный.
- Вхід/вихід SPDIF передня: 2 х TOSLINK, 24-біт, макс. 192 кГц.
- Вхідний Word Clock: Сигнал адаптації схеми (функціональна з 1,2 Vpp).
- Вихідний Word Clock: BNC, низький опір імпедансу, 4 Vpp в 75 Ом.
- Синхронізація Джерела: Внутрішні, ADAT оптичний вхід, AES / EBU, TDIF, Word Clock.
- Varipitch: от входящего сигнала или Word Clock.
- Частоти дискретизації: 444,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, змінної (синхронізації/Word Clock).
- Частота дискретизації діапазонів: AES, Word Clock: 28 кГц-204 кГц, ADAT/TDIF 30 кГц - 54 кГц.
- Jitter: Внутрішній годинник <1 нс, зовнішні годинник <1 нс.
- чутливість Jitter: всі ФАП працюють безпомилково навіть за 100 нс.
- Jitter придушення:> 30 дБ (2,4 кГц).
- SRC динамічна: 140 дБ RMS незважений, 143 дБ.
- SRC THD+N: <-140 дБ.
- Частота співвідношення дискретизації: макс. 7:1/1:7.
- Живлення: Внутрішній режим перемикання PS, 100 В – 240 В AC, 20 Вт.
- Розміри: (Ш x Г) 483 х 44 х 200 мм.
