TEAC UD-301-S
Описание TEAC UD-301-S

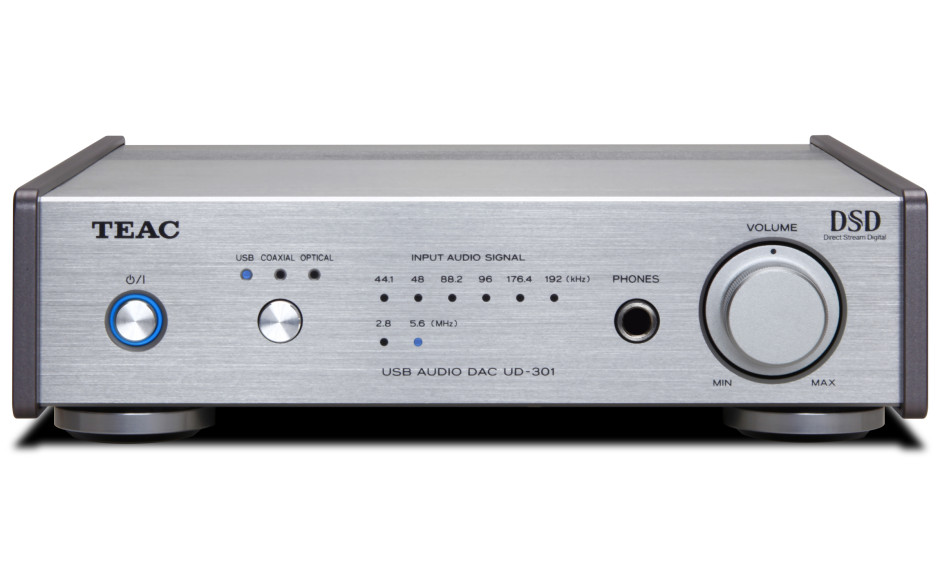

ЦАП TEAC UD-301 Silver
Компактный цифро-аналоговый преобразователь TEAC UD-301 оснащен оптическим, коаксиальным и USB-входами и обладает весьма широкими функциональными возможностями. Устройство исполнено в симпатичном алюминиевом корпусе, отделка которого может быть черной или серебристой.

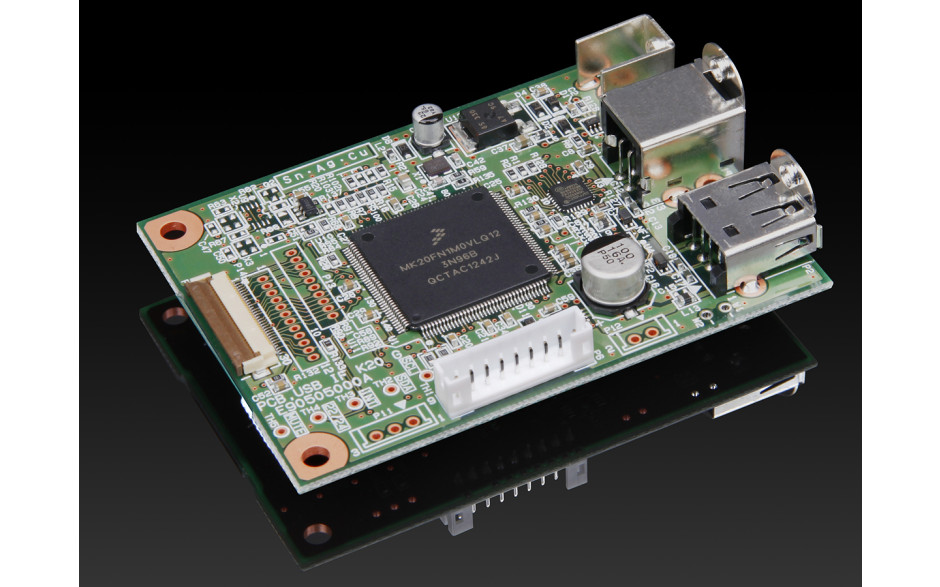

Аппарат имеет новейший асинхронный USB-приемник (аналогичный используемому в UD-501), и способен принимать цифровой поток PCM с параметрами до 24 бит / 192 кГц, а также DSD (2,8 и 5,6 МГц). При этом поддерживается конверсия как через драйвер ASIO 2.1, так и по технологии DoP (DSD поверх PCM). Аппарат отличается очень низким уровнем джитера, и обеспечивает впечатляющее соотношение сигнал/шум.
В схеме TEAC UD-301 предусмотрена возможность повышения частоты дискретизации любых входных сигналов до 192 кГц, для обеспечения более точной обработки. При желании это преобразование можно отключить. Аппарат построен на базе высококлассной микросхеме ЦАП BurrBrown PCM1795 (по одной на канал), а в аналоговой цепи используются операционные усилители Muses японской фирмы NJR (также по одному в каждом канале), разработанные специально для аудиоустройств. Схема устройства выполнена по принципу двойного моно, что обеспечивает хорошее разделение стереоканалов и выразительную звуковую картину с точной расстановкой образов. В блоке питания TEAC UD-301 используется тороидальный трансформатор с низким уровнем излучаемых помех и существенным запасом по отдаваемой мощности.

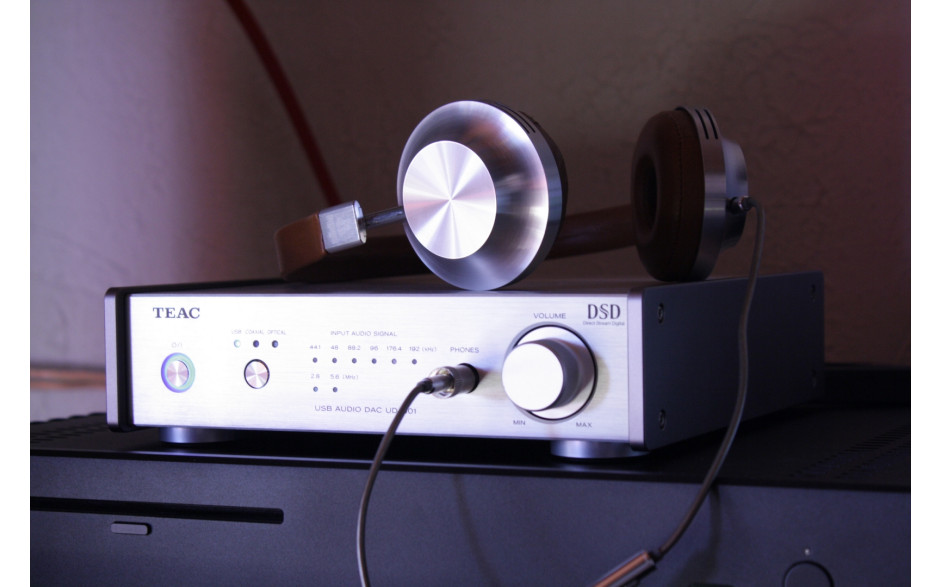

Кроме собственно ЦАП, устройство содержит усилитель для наушников, который развивает выходную мощность 2 х 100 мВт при работе на 32-омную нагрузку. В этом усилителе сведено к минимуму использование разделительных конденсаторов (схемотехника CCLC), что позволило минимизировать искажения звука. Для регулировки громкости используется аналоговый потенциометр. Аппарат оснащен балансными и небалансными аналоговыми выходами, а уровень его сигнала может быть фиксированным и регулируемым. В последнем случае TEAC UD-301 можно подключить непосредственно ко входу усилителя мощности или активной акустики.
Особенности внешнего ЦАПа TEAC UD-301
- Два чипа PCM1795 (по одному на канал)
- Прием сигнала DSD 5,6 МГц по USB
- Регулируемый или фиксированный выход
- Выход на наушники
Характеристики внешнего ЦАПа TEAC UD-301
| Диапазон частот | 5 Гц - 55 кГц (-3 дБ, частота дискретизации 192 кГц) |
| Соотношение сигнал/шум | 105 дБ |
| Искажения | 0,0015% (1 кГц, частота дискретизации 192 кГц) |
| ЦАП | 2 x BurrBrown PCM 1795 |
| Конверсия входного сигнала | до 192 кГц (отключаемая) |
| Вход USB | USB 2.0 тип B, асинхронный, DSD (2,8 / 5,6 МГц), PCM (до 192 кГц), битрейт (16, 24, 32 бит) |
| Вход коаксиальный | RCA, PCM (до 192 кГц), битрейт 16 / 24 бит |
| Вход оптический | PCM (до 96 кГц), битрейт 16 / 24 бит |
| Выходы XLR | максимальный уровень + 14 dBu, выходной импеданс 200 Ом |
| Выход RCA | максимальный уровень 2 В, выходной импеданс 100 Ом |
| Выход на наушники | Jack 6,3 мм, выходная мощность 2 х 100 мВ (32 Ом, 0,1% искажений) |
| Сопротивление наушников | от 8 до 600 Ом |
| Потребляемая мощность | 10 Вт |
| Габариты (ШхВхГ) | 215 x 61 x 238 мм |
| Вес | 2 кг |
